E0271/4
E0271/4
E0271/4

E0271/4

UGC DOR5974095
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$28.26 CAD - $28.26 CAD
$28.26 CAD
$28.26 CAD - $28.26 CAD
$28.26 CAD

Vendu en lots de : 1

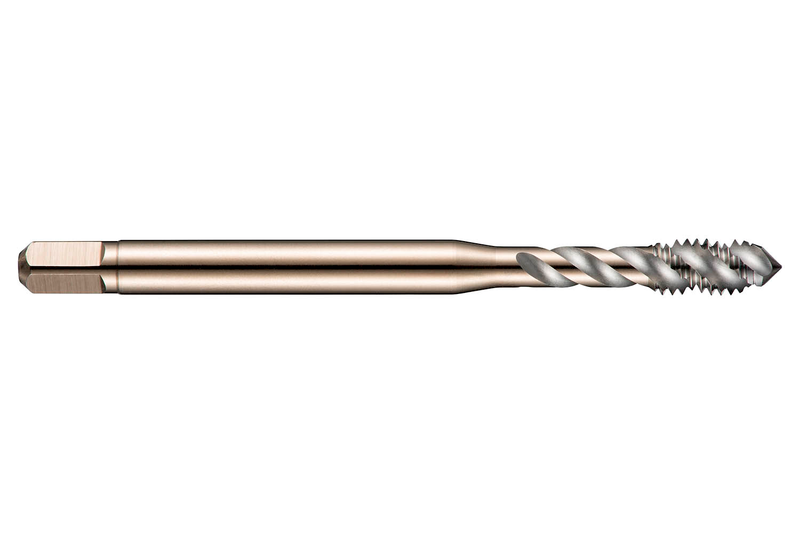

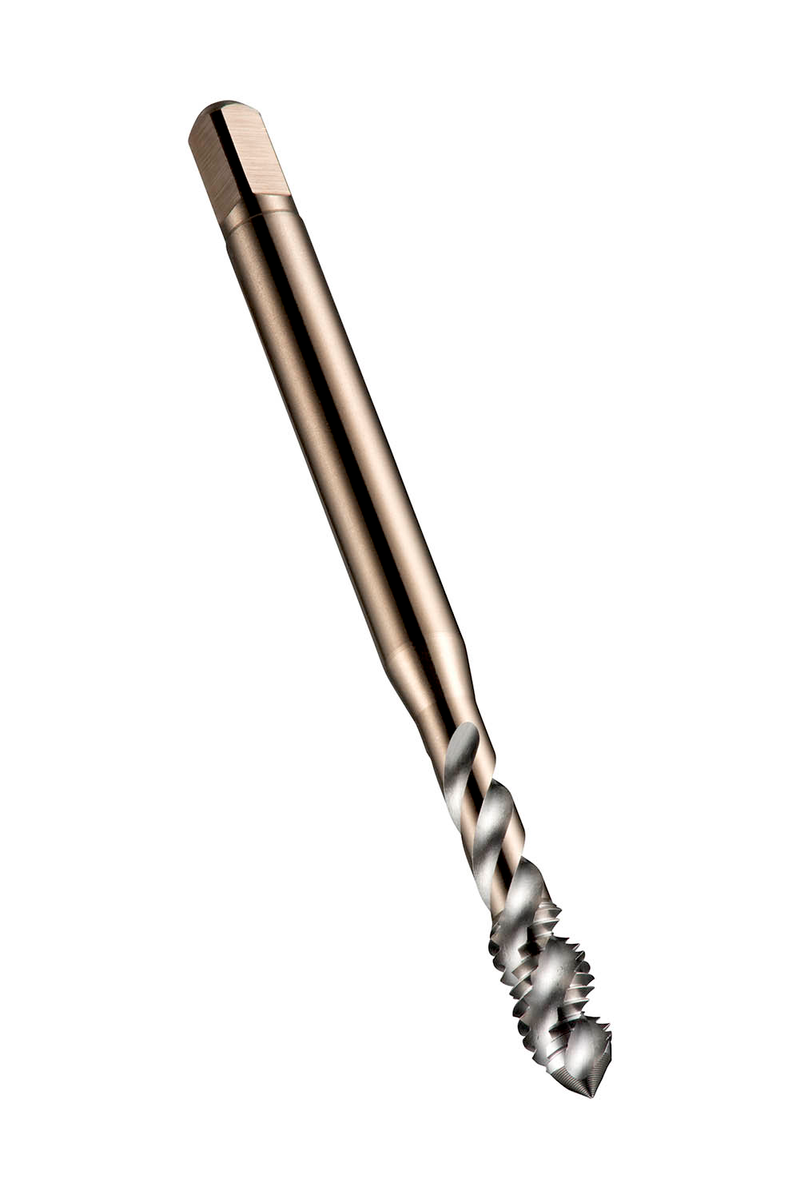

Taraud à gorge hélicoïdale avec chanfrein forme C et entrée 2-3 filets, pour filetage Unified National Coarse UNC 1/4" avec 20 filets par pouce et classe de tolérance 3B avec limites de diamètre sur flancs H3, dimensions selon la norme ANSI avec queue de 0,2550" et carré d'entraînement de 0,1910", en HSS-E métallurgie des poudres avec finition brillante et angle d'hélice de 45° pour taraudage de trous borgnes jusqu'à 2.5xD dans les aciers de décolletage et au carbone non alliés et les aluminiums forgés ou moulés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E0271/4
GradeLumineux
Product Number5974095
Product FamilyE027
Dimensions
Overall Length — in (OAL)2.5"
Overall Length — mm (OAL)63.5 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)1.0993"
Usable Length — mm (LU)27.92 mm
Connection Dia. — in (DCON)0.255"
Connection Dia. — mm (DCON)6.48 mm
Number of Flutes (NOF)3
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)1/4
Thread Form (THFT)UC - Unifié grossier
Threads per Inch (TPI)20.0
Tool Information
ShankQueue cylindrique à carré
Direction of ToolD'accord
StandardANSI
Reference Numbers
EDP Number581544
EAN7320760581544
File Type Download
E0271/4 — Line Drawing PDF Download
