EX11M20X1.0
EX11M20X1.0
EX11M20X1.0

EX11M20X1.0

UGC DOR5973588
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$151.74 CAD - $151.74 CAD
$151.74 CAD
$151.74 CAD - $151.74 CAD
$151.74 CAD

Vendu en lots de : 1

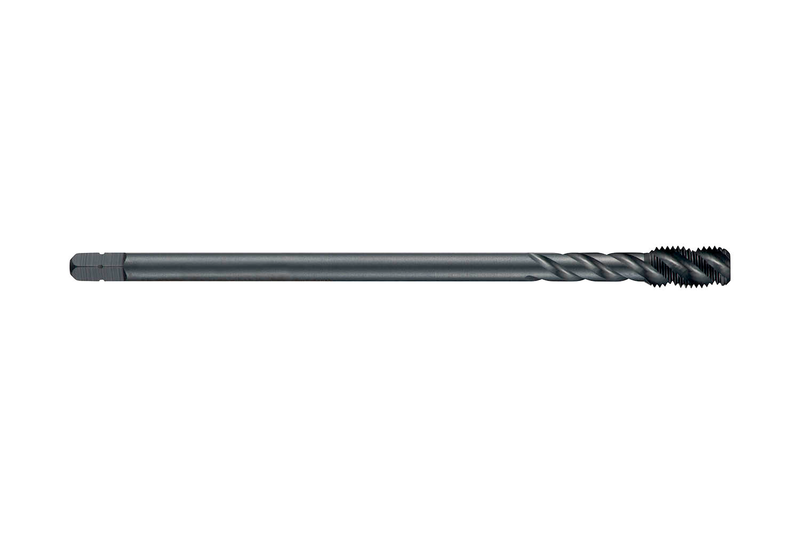

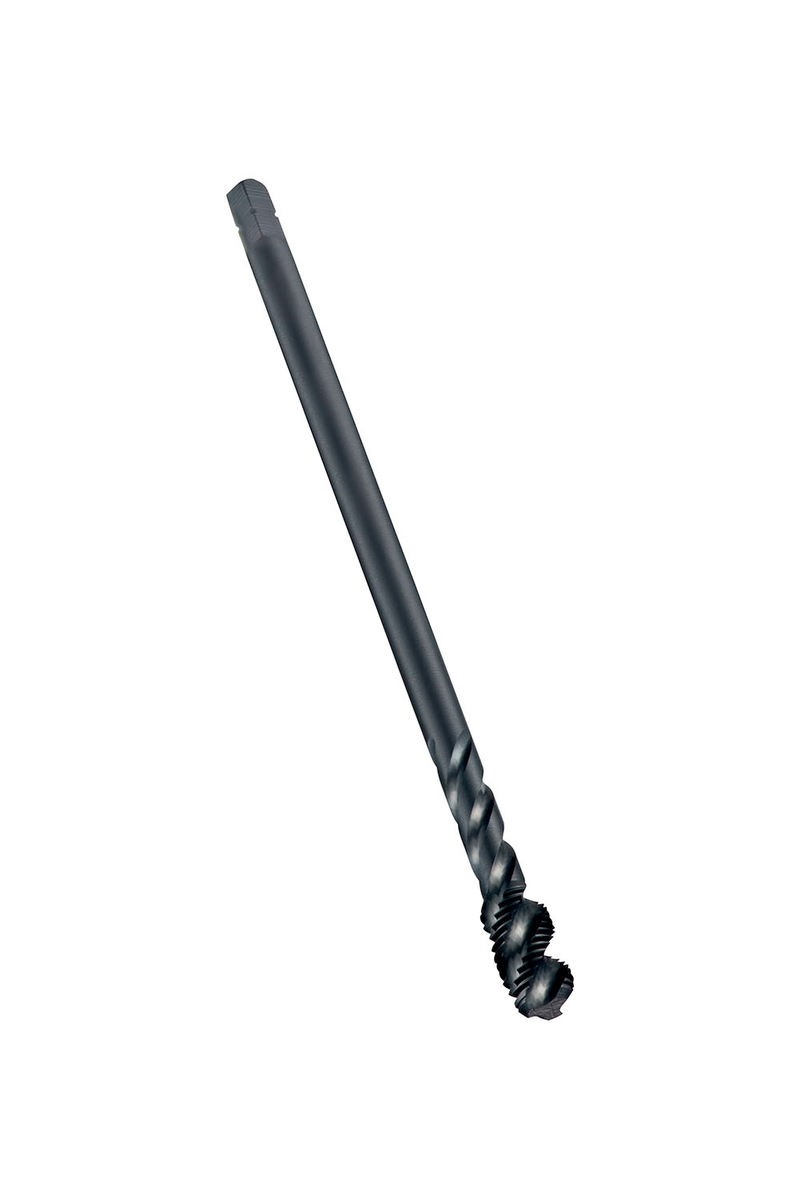

Taraud à coupe spirale avec entrée forme C avec un listel d'attaque de 2-3xP, pour filetage métrique fin ISO M20 avec un pas de 1,00 mm et une classe de tolérance 6H, dimensions selon la norme DIN 374 avec queue de 16,0 mm et carré d'entraînement de 12,0 mm, en HSS-E (acier rapide fritté) avec traitement de surface à la vapeur et un angle d'hélice de 45° pour le taraudage de trous borgnes jusqu'à 2,5xD dans des applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX11M20X1.0
GradeTrempé à la vapeur
Product Number5973588
Product FamilyEX11
Dimensions
Overall Length — in (OAL)4.9213"
Overall Length — mm (OAL)125.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.6299"
Connection Dia. — mm (DCON)16.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)20
Thread Form (THFT)MF - Filetage métrique fin
Thread Pitch — mm (TP)1.0 mm
Thread Pitch — in (TP)0.0394"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 374
Reference Numbers
EDP Number150146
EAN7320760150146
File Type Download

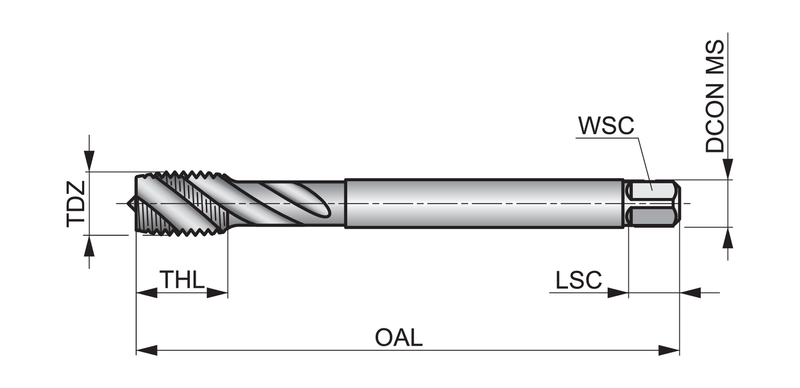

EX11M20X1.0 — Line Drawing PDF Download
