EX11M20X1.5
EX11M20X1.5
EX11M20X1.5

EX11M20X1.5

UGC DOR5973592
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$144.96 CAD - $144.96 CAD
$144.96 CAD
$144.96 CAD - $144.96 CAD
$144.96 CAD

Vendu en lots de : 1

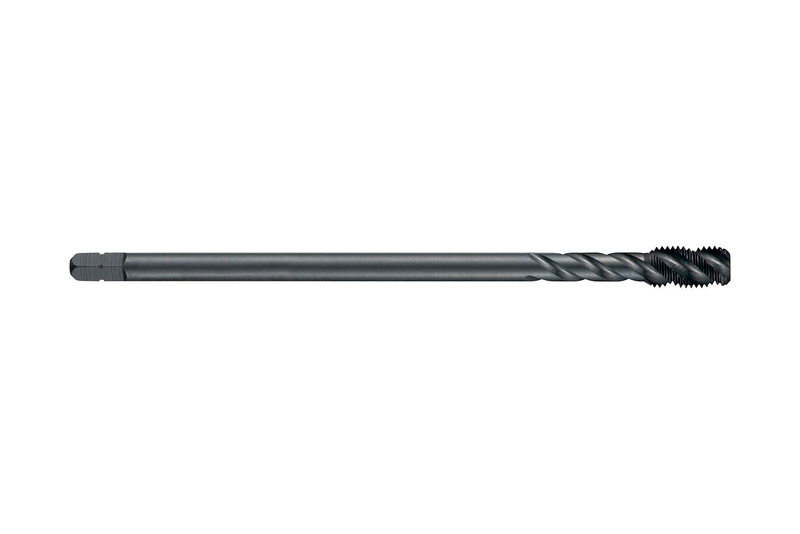

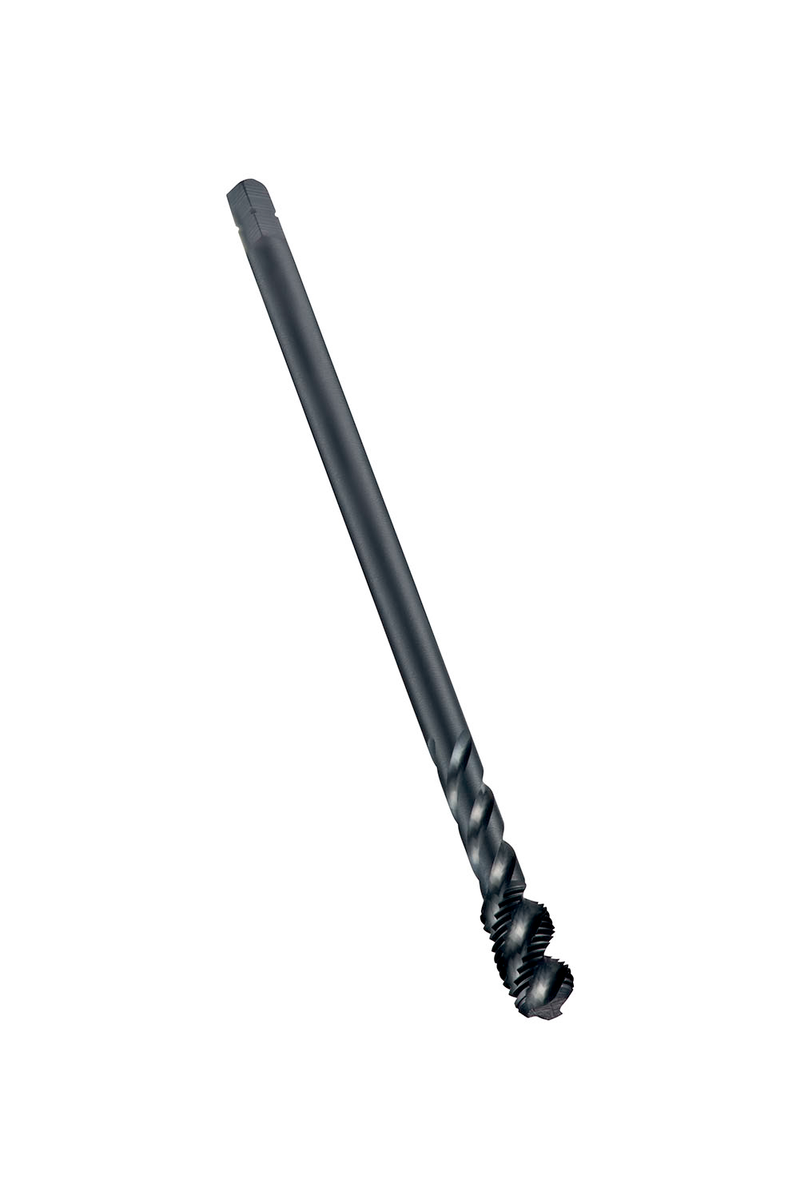

Taraud machine à goujures hélicoïdales avec chanfrein forme C, avec entrée de 2-3 filets, pour filet Métrique ISO Fin M20 au pas de 1,50 mm et classe de tolérance 6H, dimensions selon la norme DIN 374 avec queue de 16,0 mm et carré d'entraînement de 12,0 mm, en HSS-E PM avec finition de surface trempée à la vapeur et angle d'hélice de 45° pour le taraudage de trous borgnes jusqu'à 2,5xD dans des applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX11M20X1.5
GradeTrempé à la vapeur
Product Number5973592
Product FamilyEX11

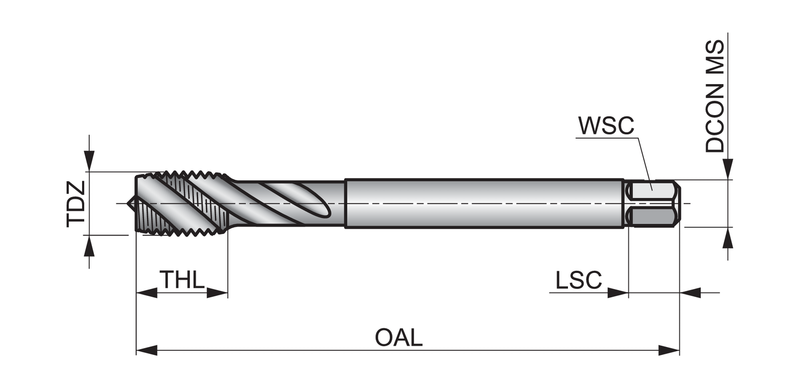

Dimensions
Overall Length — in (OAL)4.9213"
Overall Length — mm (OAL)125.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.6299"
Connection Dia. — mm (DCON)16.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)20
Thread Form (THFT)MF - Pas fin métrique
Thread Pitch — mm (TP)1.5 mm
Thread Pitch — in (TP)0.0591"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 374
Reference Numbers
EDP Number150153
EAN7320760150153
File Type Download
EX11M20X1.5 — Line Drawing PDF Download
