EX11M28X1.5
EX11M28X1.5
EX11M28X1.5

EX11M28X1.5

UGC DOR5973636
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$379.60 CAD - $379.60 CAD
$379.60 CAD
$379.60 CAD - $379.60 CAD
$379.60 CAD

Vendu en lots de : 1

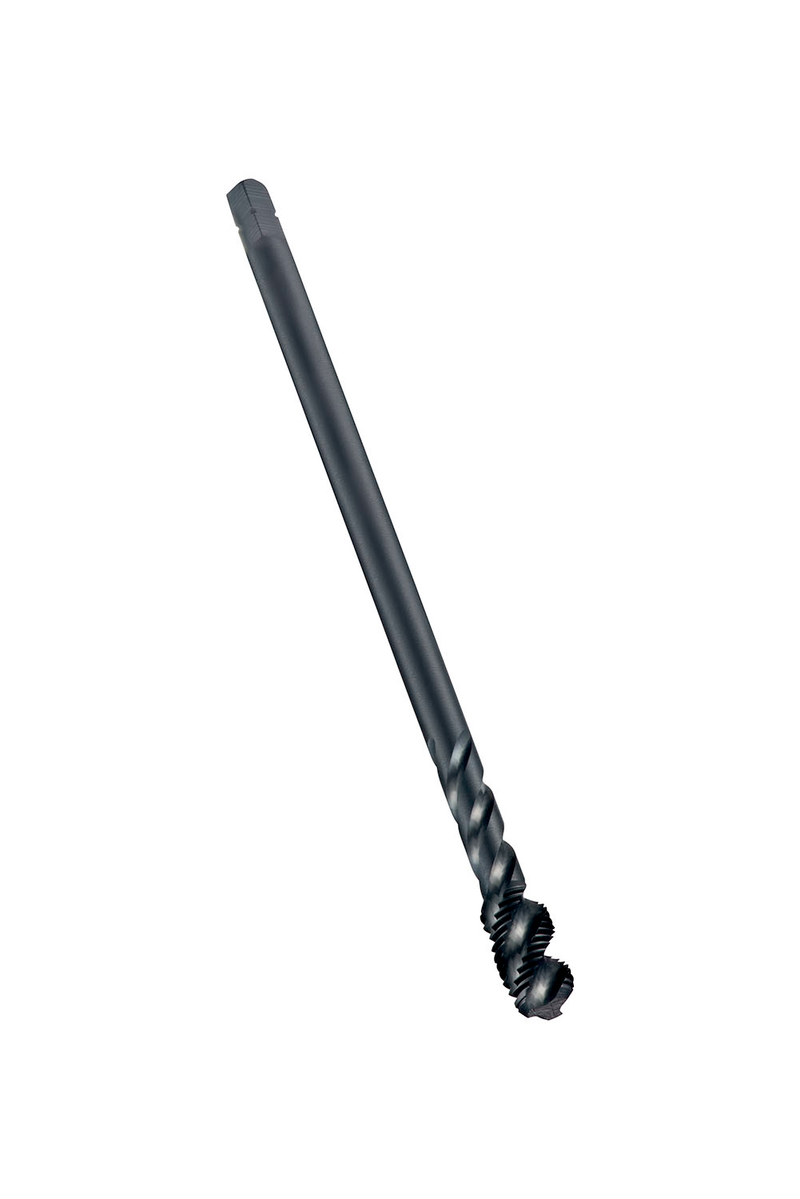

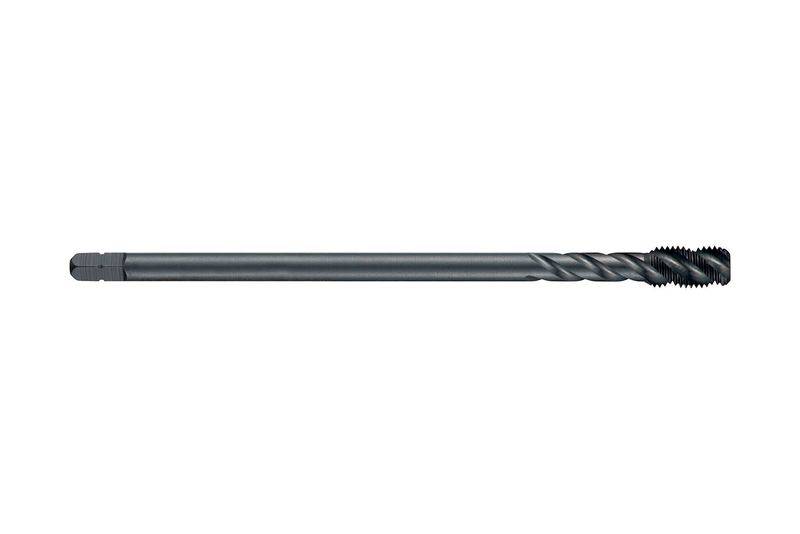

Taraud machine à goujures hélicoïdales, forme C avec entrée de 2-3 filets, pour filet M28 ISO-métrique fin au pas de 1.50 mm et tolérance 6H, dimensions selon norme DIN 374 avec queue de 20.0mm et carré d'entraînement de 16.0mm, en HSS-E PM avec finition de surface revenu vapeur et un angle d'hélice de 45° pour un taraudage dans les trous borgnes jusqu'à 2.5xD dans les applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX11M28X1.5
GradeTrempé à la vapeur
Product Number5973636
Product FamilyEX11

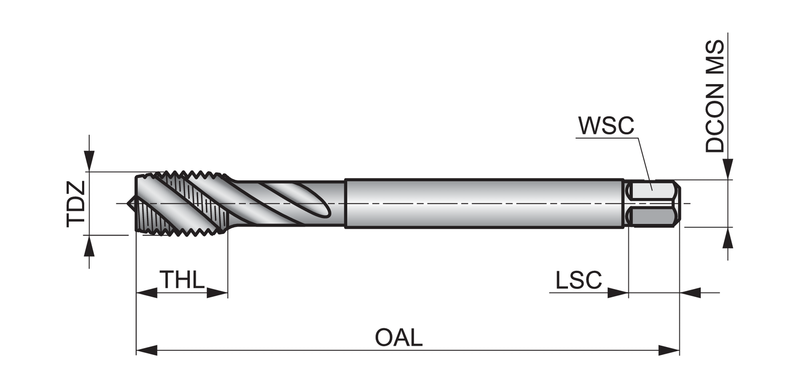

Dimensions
Overall Length — in (OAL)5.5118"
Overall Length — mm (OAL)140.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.7874"
Connection Dia. — mm (DCON)20.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)28
Thread Form (THFT)MF - Pas métrique fin
Thread Pitch — mm (TP)1.5 mm
Thread Pitch — in (TP)0.0591"
Tool Information
ShankTige cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN 374
Reference Numbers
EDP Number150238
EAN7320760150238
File Type Download
EX11M28X1.5 — Line Drawing PDF Download
