EX10M20X1.0
EX10M20X1.0
EX10M20X1.0

EX10M20X1.0

UGC DOR5973657
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$151.74 CAD - $151.74 CAD
$151.74 CAD
$151.74 CAD - $151.74 CAD
$151.74 CAD

Vendu en lots de : 1

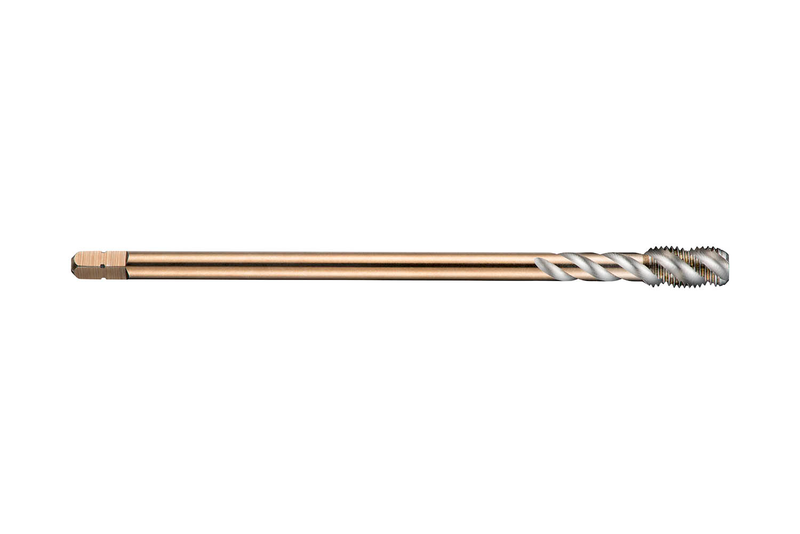

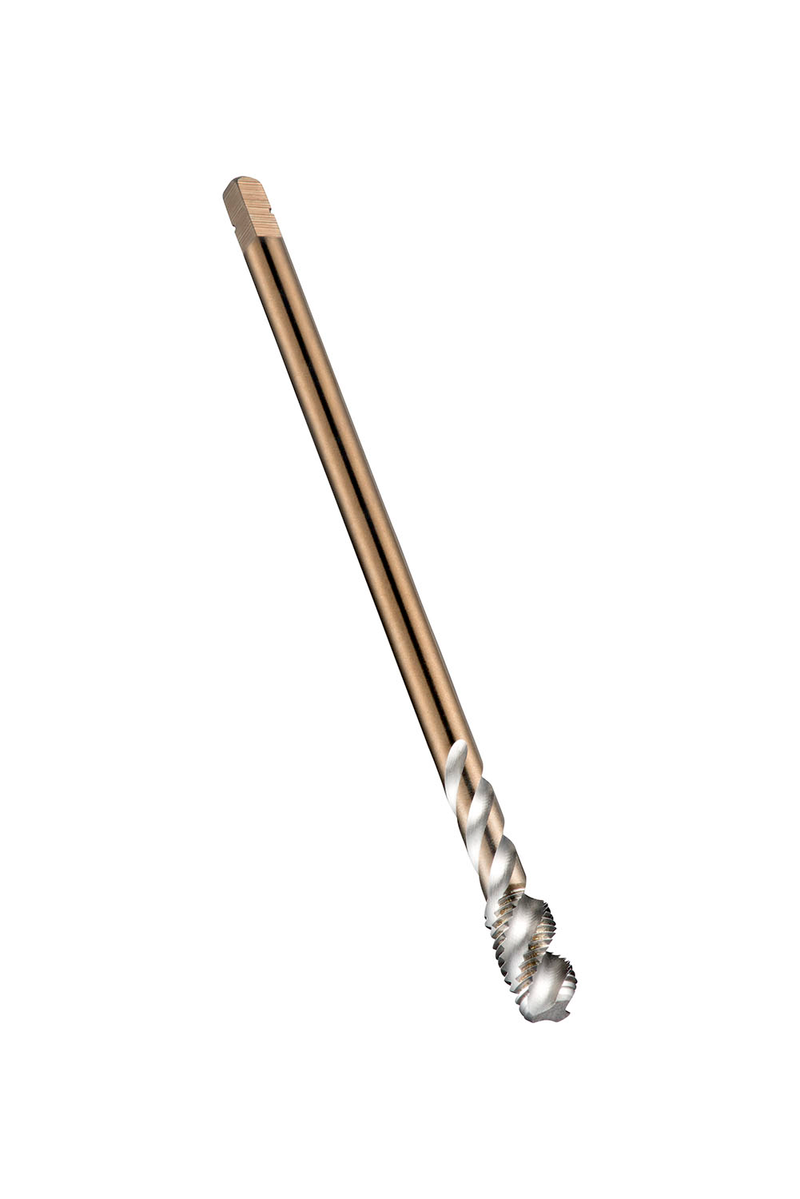

Taraud machine à goujures hélicoïdales avec chanfrein forme C de 2-3 filets, pour filetages métriques ISO à pas fin M20 au pas de 1,00 mm et de tolérance 6H, dimensions selon la norme DIN 374 avec queue de 16,0 mm et carré d'entraînement de 12,0 mm, en HSS-E PM avec finition brillante et un angle d'hélice de 45° pour le taraudage de trous borgnes jusqu'à 2,5xD dans les aciers de décolletage et les aciers au carbone non alliés, ainsi que dans l'aluminium corroyé ou moulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX10M20X1.0
GradeLumineux
Product Number5973657
Product FamilyEX10

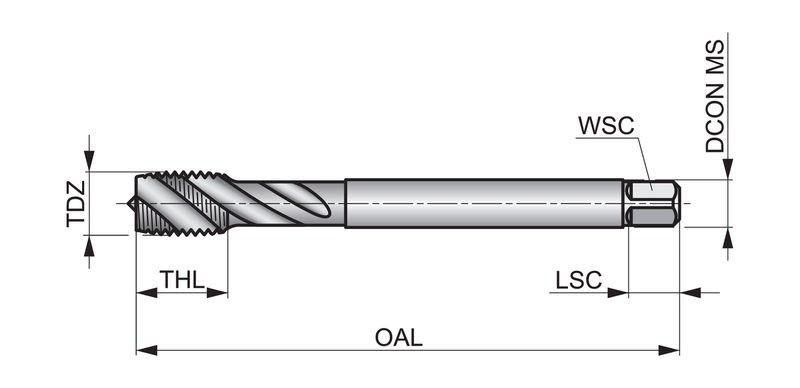

Dimensions
Overall Length — in (OAL)4.9213"
Overall Length — mm (OAL)125.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.6299"
Connection Dia. — mm (DCON)16.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)20
Thread Form (THFT)MF - Métrique fine
Thread Pitch — mm (TP)1.0 mm
Thread Pitch — in (TP)0.0394"
Tool Information
ShankQueue cylindrique à entraînement carré
Direction of ToolD'accord
StandardDIN 374
Reference Numbers
EDP Number149843
EAN7320760149843
File Type Download
EX10M20X1.0 — Line Drawing PDF Download
