EX10M20X1.5
EX10M20X1.5
EX10M20X1.5

EX10M20X1.5

UGC DOR5973661
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$144.96 CAD - $144.96 CAD
$144.96 CAD
$144.96 CAD - $144.96 CAD
$144.96 CAD

Vendu en lots de : 1

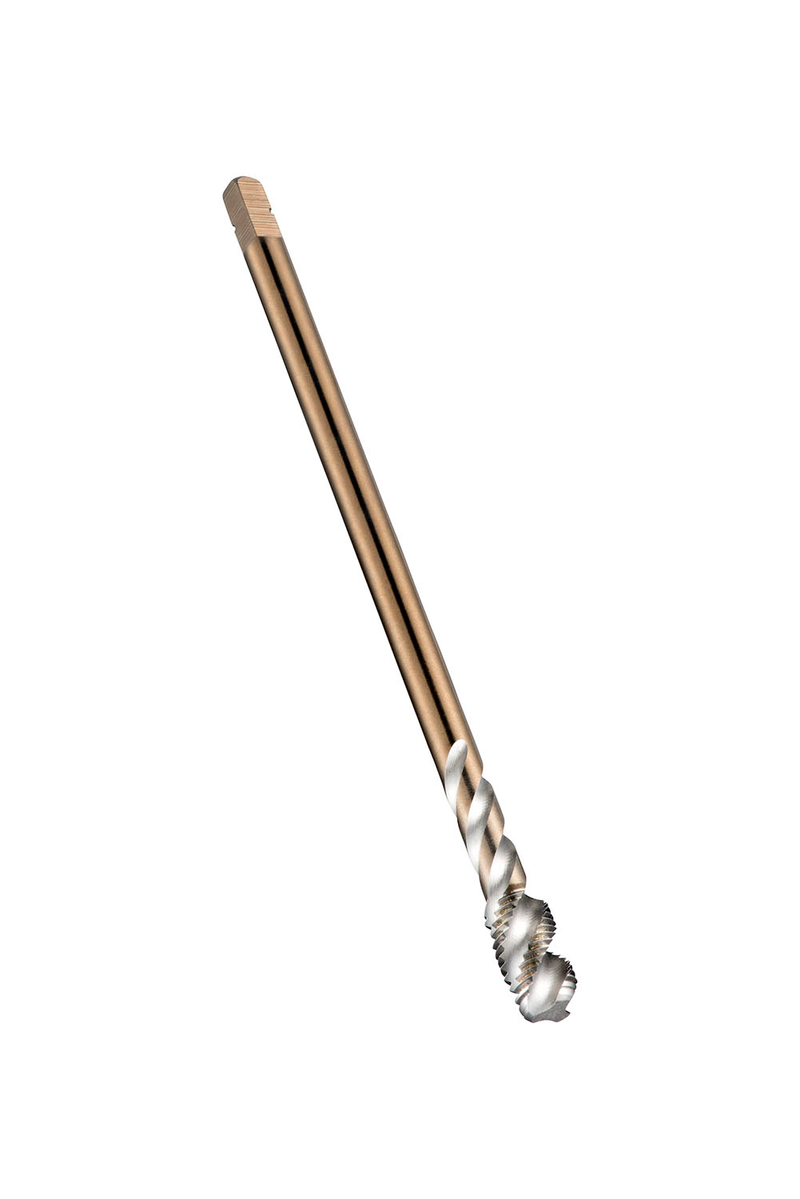

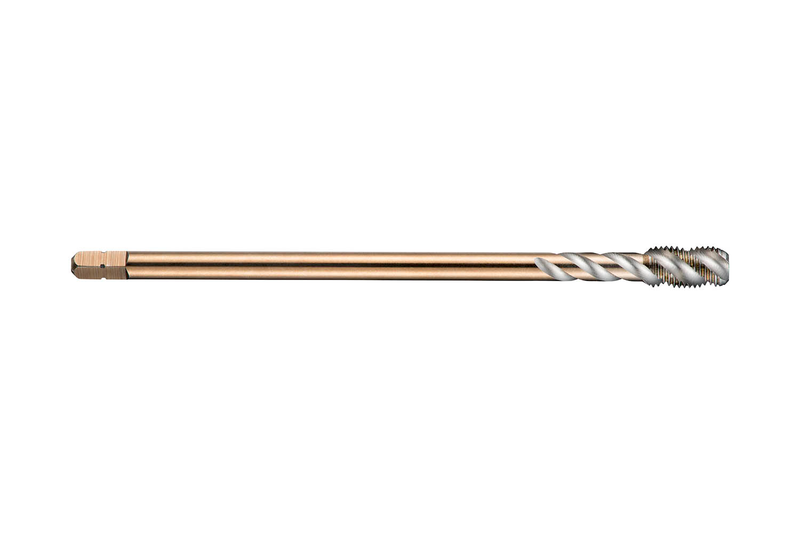

Taraud à coupe à gauche à goujure hélicoïdale, forme C avec une entrée progressive de 2-3 filets, pour filetage métrique ISO fin M20 au pas de 1,50 mm et classe de tolérance 6H, dimensions selon la norme DIN 374, avec une queue de 16,0 mm et un carré d'entraînement de 12,0 mm, en HSS-E issu de la métallurgie des poudres avec finition brillante et un angle d'hélice de 45° pour un taraudage de trous borgnes jusqu'à 2,5xD dans les aciers de décolletage, les aciers au carbone non alliés et l'aluminium corroyé ou moulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX10M20X1.5
GradeLumineux
Product Number5973661
Product FamilyEX10

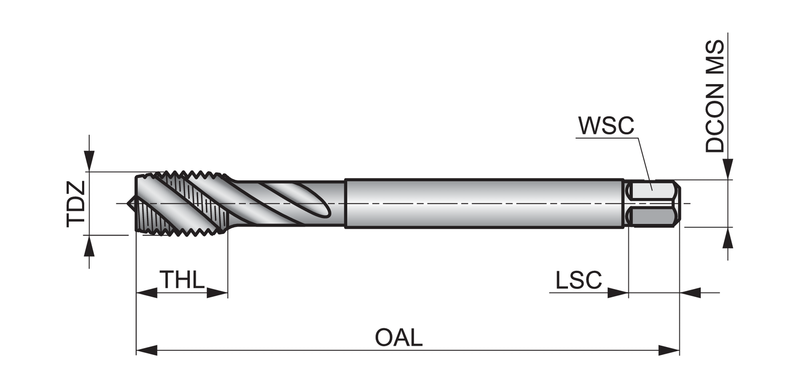

Dimensions
Overall Length — in (OAL)4.9213"
Overall Length — mm (OAL)125.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.6299"
Connection Dia. — mm (DCON)16.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)20
Thread Form (THFT)MF - Filetage métrique fin
Thread Pitch — mm (TP)1.5 mm
Thread Pitch — in (TP)0.0591"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 374
Reference Numbers
EDP Number149850
EAN7320760149850
File Type Download
EX10M20X1.5 — Line Drawing PDF Download
