EX417/8
EX417/8
EX417/8

EX417/8

UGC DOR5973757
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$323.29 CAD - $323.29 CAD
$323.29 CAD
$323.29 CAD - $323.29 CAD
$323.29 CAD

Vendu en lots de : 1

Taraud machine à goujures hélicoïdales forme C avec entrée de 2-3 filets, pour filet de tuyauterie britannique standard G 7/8" avec 14 filets par pouce et classe de tolérance normale, dimensions selon la norme DIN 5156 avec queue de 22,0 mm et carré d'entraînement de 18,0 mm, en HSS-E PM avec finition de surface trempée à la vapeur et angle d'hélice de 45° pour le taraudage de trous borgnes jusqu'à 2,5xD dans des applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX417/8
GradeRevenu à la vapeur
Product Number5973757
Product FamilyEX41

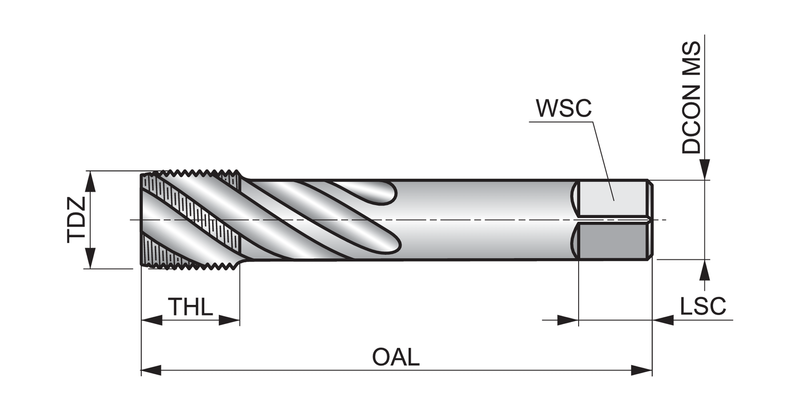

Dimensions
Overall Length — in (OAL)5.9055"
Overall Length — mm (OAL)150.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.8661"
Connection Dia. — mm (DCON)22.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)7/8
Thread Diameter — in (TD)1.189"
Thread Diameter — mm (TD)30.201 mm
Thread Form (THFT)G - Tuyauterie britannique normalisée - Série G
Threads per Inch (TPI)14.0
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 5156
Reference Numbers
EDP Number168714
EAN7320760168714
File Type Download
EX417/8 — Line Drawing PDF Download
