EX411/8
EX411/8
EX411/8

EX411/8

UGC DOR5973910
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$55.80 CAD - $55.80 CAD
$55.80 CAD
$55.80 CAD - $55.80 CAD
$55.80 CAD

Vendu en lots de : 1

Taraud à gorge hélicoïdale, forme de chanfrein C avec entrée à 2-3 filets, pour filetage de tuyauterie britannique normalisé G 1/8" avec 28 filets par pouce et classe de tolérance Normale, dimensions selon la norme DIN 5156 avec queue de 7,0 mm et carré d'entraînement de 5,5 mm, en HSS-E métallurgie des poudres avec finition de surface trempée à la vapeur et angle d'hélice de 45° pour le taraudage de trous borgnes jusqu'à 2,5xD dans des applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX411/8
GradeTrempé à la vapeur
Product Number5973910
Product FamilyEX41

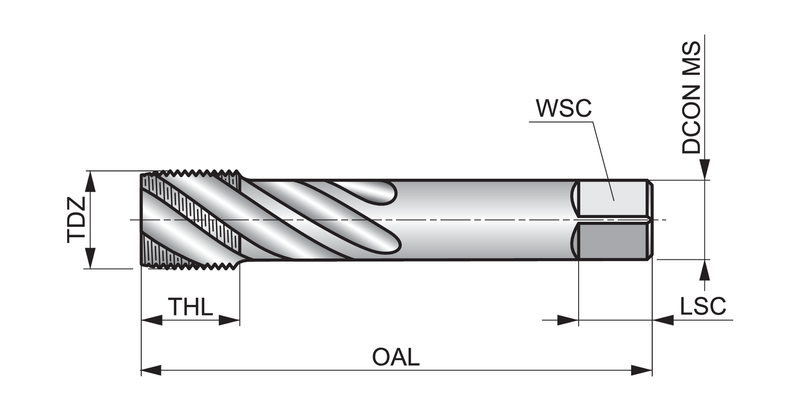

Dimensions
Overall Length — in (OAL)3.5433"
Overall Length — mm (OAL)90.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.2756"
Connection Dia. — mm (DCON)7.0 mm
Number of Flutes (NOF)3
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)1/8
Thread Diameter — in (TD)0.383"
Thread Diameter — mm (TD)9.728 mm
Thread Form (THFT)G - Raccord de tuyauterie à filetage britannique (BSP) - Série G
Threads per Inch (TPI)28.0
Tool Information
ShankQueue cylindrique à entraînement carré
Direction of ToolD'accord
StandardDIN 5156
Reference Numbers
EDP Number168653
EAN7320760168653
File Type Download
EX411/8 — Line Drawing PDF Download
