EX413/4
EX413/4
EX413/4

EX413/4

UGC DOR5973915
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$274.80 CAD - $274.80 CAD
$274.80 CAD
$274.80 CAD - $274.80 CAD
$274.80 CAD

Vendu en lots de : 1

Taraud machine à goujures hélicoïdales de forme C avec entrée de 2-3 filets, pour filetage G 3/4" selon la norme britannique BSP avec 14 filets par pouce et classe de tolérance « Normal », dimensions selon la norme DIN 5156, avec queue de 20,0 mm et carré d'entraînement de 16,0 mm, en HSS-E (acier rapide fritté) avec finition de surface trempée à la vapeur et angle d'hélice de 45° pour filetage de trous borgnes jusqu'à 2,5xD dans des applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX413/4
GradeTrempé à la vapeur
Product Number5973915
Product FamilyEX41
Dimensions
Overall Length — in (OAL)5.5118"
Overall Length — mm (OAL)140.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.7874"
Connection Dia. — mm (DCON)20.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)3/4
Thread Diameter — in (TD)1.041"
Thread Diameter — mm (TD)26.441 mm
Thread Form (THFT)G - Fixation de tuyau de norme britannique - Série G
Threads per Inch (TPI)14.0
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 5156
Reference Numbers
EDP Number168707
EAN7320760168707
File Type Download

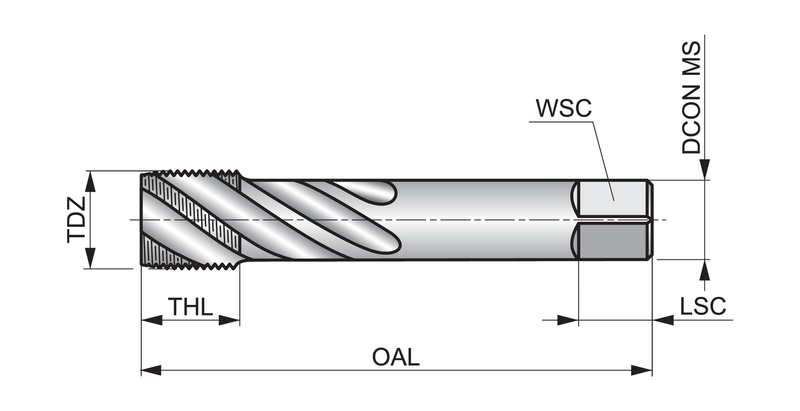

EX413/4 — Line Drawing PDF Download
