E0269/16
E0269/16
E0269/16

E0269/16

UGC DOR5974009
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$57.49 CAD - $57.49 CAD
$57.49 CAD
$57.49 CAD - $57.49 CAD
$57.49 CAD

Vendu en lots de : 1

Taraud à pointe spirale, forme de chanfrein B avec une amorce de 3,5 à 5xP, pour filetage unifié national à pas gros (UNC) 9/16" avec 12 filets par pouce (TPI) et classe d'ajustement 3B avec limites de diamètre de pas H3, dimensions selon la norme ANSI avec une queue de 0,4290" et un carré d'entraînement de 0,3220", en HSS-E (acier rapide fritté) avec finition de surface trempée à la vapeur pour le taraudage de trous traversants de 2,5xD dans des applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E0269/16
GradeTrempé à la vapeur
Product Number5974009
Product FamilyE026
Dimensions
Overall Length — in (OAL)3.5938"
Overall Length — mm (OAL)91.28 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.429"
Connection Dia. — mm (DCON)10.9 mm
Number of Flutes (NOF)3
Threading
Thread Diameter Size (TDZ)16/9
Thread Form (THFT)NCU - Non-complet unifié
Threads per Inch (TPI)12.0
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardANSI
Reference Numbers
EDP Number581445
EAN7320760581445
File Type Download

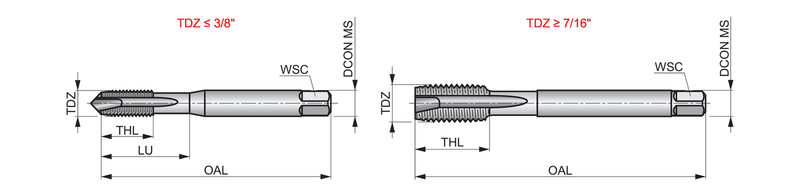

E0269/16 — Line Drawing PDF Download
