E0261/4H11
E0261/4H11
E0261/4H11

E0261/4H11

UGC DOR5974106
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$13.16 CAD - $13.16 CAD
$13.16 CAD
$13.16 CAD - $13.16 CAD
$13.16 CAD

Vendu en lots de : 1

Taraud à pointe spirale avec chanfrein forme B avec une deuxième avance de 3.5-5xP, pour filetage Unified National Coarse UNC 1/4" avec 20 filets par pouce et surdimensionnement de 0.005" équivalent aux limites de diamètre de pas H11, dimensions selon la norme ANSI avec une tige de 0.2550" et un carré d'entraînement de 0.1910", HSS-E métallurgie des poudres avec finition de surface trempée à la vapeur pour le taraudage de trous traversants de 2.5xD dans des applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E0261/4H11
GradeTrempé à la vapeur
Product Number5974106
Product FamilyE026

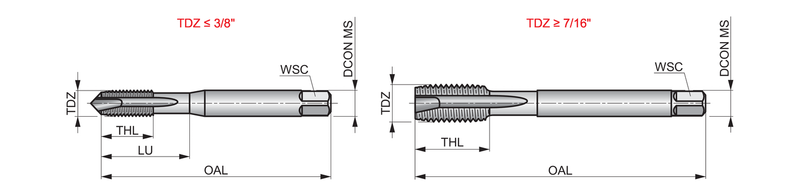

Dimensions
Overall Length — in (OAL)2.5"
Overall Length — mm (OAL)63.5 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)1.0073"
Usable Length — mm (LU)25.59 mm
Connection Dia. — in (DCON)0.255"
Connection Dia. — mm (DCON)6.48 mm
Number of Flutes (NOF)3
Threading
Thread Diameter Size (TDZ)1/4
Thread Form (THFT)UNC - Unifié et grossier
Threads per Inch (TPI)20.0
Tool Information
ShankQueue cylindrique avec Carré
Direction of ToolD'accord
StandardANSI
Reference Numbers
EDP Number581322
EAN7320760581322
File Type Download
E0261/4H11 — Line Drawing PDF Download
