E0717/16NO1
E0717/16NO1
E0717/16NO1

E0717/16NO1

UGC DOR5974166
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$22.09 CAD - $22.09 CAD
$22.09 CAD
$22.09 CAD - $22.09 CAD
$22.09 CAD

Vendu en lots de : 1

Taraud à main à coupe droite NO1 avec une amorce conique de 6-8xP, pour filetage Unified National Fine UNF 7/16" avec 20 filets par pouce et classe de tolérance 3B avec limites de diamètre primitif H3, dimensions selon la norme ANSI avec queue de 0,3230" et carré d'entraînement de 0,2420", HSS avec finition brillante pour le taraudage de trous débouchants ou borgnes de 1,5xD dans l'acier de décolletage, l'acier au carbone non allié et le cuivre ou les alliages de cuivre

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E0717/16NO1
GradeLumineux
Product Number5974166
Product FamilyE071
Dimensions
Overall Length — in (OAL)3.1563"
Overall Length — mm (OAL)80.17 mm
Length × Diameter Ratio1.5
Usable Length — mm (LU)34.0 mm
Connection Dia. — in (DCON)0.323"
Connection Dia. — mm (DCON)8.2 mm
Number of Flutes (NOF)4
Helix Angle (FHA)0.0°
Threading
Thread Diameter Size (TDZ)16/7
Thread Form (THFT)UNF - Unifié fin
Threads per Inch (TPI)20.0
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardANSI
Reference Numbers
EDP Number349700
EAN7320760349700
File Type Download

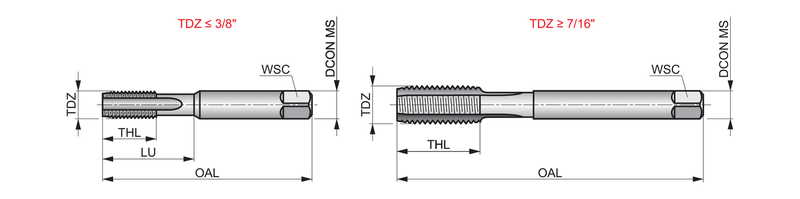

E0717/16NO1 — Line Drawing PDF Download
