EX401
EX401
EX401

EX401

UGC DOR5974195
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$508.40 CAD - $508.40 CAD
$508.40 CAD
$508.40 CAD - $508.40 CAD
$508.40 CAD

Vendu en lots de : 1

Taraud à gorge hélicoïdale avec chanfrein forme C et entrée de 2-3 filets, pour filetage de tuyauterie britannique normalisé G 1" avec 11 filets par pouce et classe de tolérance normale, dimensions selon la norme DIN 5156 avec un diamètre de queue de 25,0 mm et un carré d'entraînement de 20,0 mm, en HSS-E issu de la métallurgie des poudres avec finition brillante et un angle d'hélice de 45° pour le taraudage de trous borgnes jusqu'à 2,5xD dans l'acier de décolletage, l'acier au carbone non allié et l'aluminium forgé ou coulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX401
GradeLumineux
Product Number5974195
Product FamilyEX40
Dimensions
Overall Length — in (OAL)6.2992"
Overall Length — mm (OAL)160.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.9843"
Connection Dia. — mm (DCON)25.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)1"
Thread Diameter — in (TD)1.309"
Thread Diameter — mm (TD)33.249 mm
Thread Form (THFT)G - Fixation britannique de tuyauterie standard - Série G
Threads per Inch (TPI)11.0
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 5156
Reference Numbers
EDP Number168615
EAN7320760168615
File Type Download

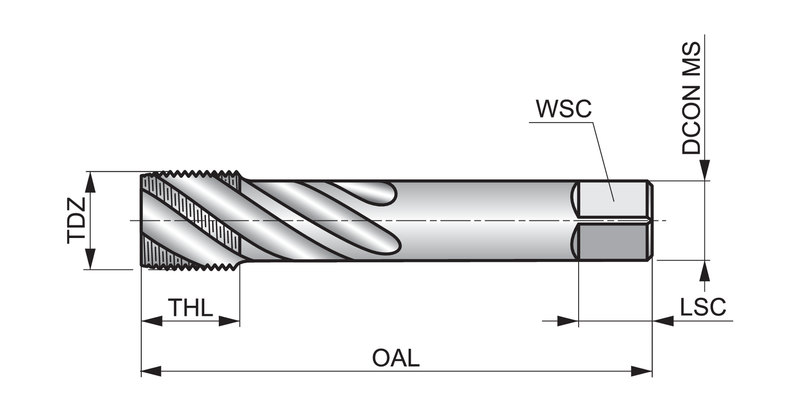

EX401 — Line Drawing PDF Download
