E0268-32
E0268-32
E0268-32

E0268-32

UGC DOR5974203
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$13.17 CAD - $13.17 CAD
$13.17 CAD
$13.17 CAD - $13.17 CAD
$13.17 CAD

Vendu en lots de : 1

Taraud à pointe spirale avec forme de chanfrein B avec une seconde avance de 3,5 à 5xP, pour filetage unifié national grossier UNC 8 avec 32 filets par pouce et classe de tolérance 3B avec des limites de diamètre de pas H2, dimensions selon la norme ANSI avec une queue de 0,1680" et un carré d'entraînement de 0,1310", en HSS-E métallurgie des poudres avec finition de surface trempée à la vapeur pour le filetage de trous traversants jusqu'à 2,5xD dans des applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E0268-32
GradeTrempé à la vapeur
Product Number5974203
Product FamilyE026
Dimensions
Overall Length — in (OAL)2.125"
Overall Length — mm (OAL)53.98 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)0.6526"
Usable Length — mm (LU)16.58 mm
Connection Dia. — in (DCON)0.168"
Connection Dia. — mm (DCON)4.27 mm
Number of Flutes (NOF)2
Threading
Thread Diameter Size (TDZ)8
Thread Form (THFT)CNU - Coarse Non Uniforme
Threads per Inch (TPI)32.0
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardANSI
Reference Numbers
EDP Number581285
EAN7320760581285
File Type Download

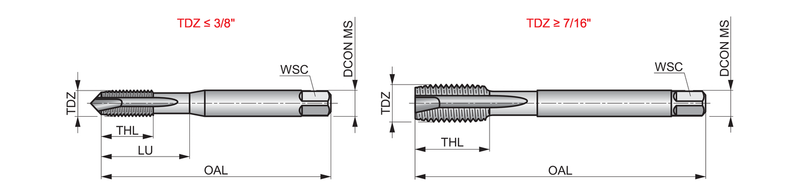

E0268-32 — Line Drawing PDF Download
