EX401/4
EX401/4
EX401/4

EX401/4

UGC DOR5974214
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$92.30 CAD - $92.30 CAD
$92.30 CAD
$92.30 CAD - $92.30 CAD
$92.30 CAD

Vendu en lots de : 1

Taraud à coupe à gauche à goujure hélicoïdale avec entrée C avec un listel de 2-3xP, pour filetage de tuyauterie britannique G 1/4" avec 19 filets par pouce et tolérance normale, dimensions selon la norme DIN 5156 avec une queue de 11,0 mm et un carré d'entraînement de 9,0 mm, en acier rapide HSS-E issu de la métallurgie des poudres avec finition brillante et un angle d'hélice de 45° pour un taraudage de trous borgnes jusqu'à 2,5xD dans les aciers de décolletage et au carbone non alliés, ainsi que dans les alliages d'aluminium corroyés ou coulés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX401/4
GradeLumineux
Product Number5974214
Product FamilyEX40
Dimensions
Overall Length — in (OAL)3.937"
Overall Length — mm (OAL)100.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.4331"
Connection Dia. — mm (DCON)11.0 mm
Number of Flutes (NOF)3
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)1/4
Thread Diameter — in (TD)0.518"
Thread Diameter — mm (TD)13.157 mm
Thread Form (THFT)G - Fixation de tuyauterie standard britannique - Série G
Threads per Inch (TPI)19.0
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN 5156
Reference Numbers
EDP Number168554
EAN7320760168554
File Type Download

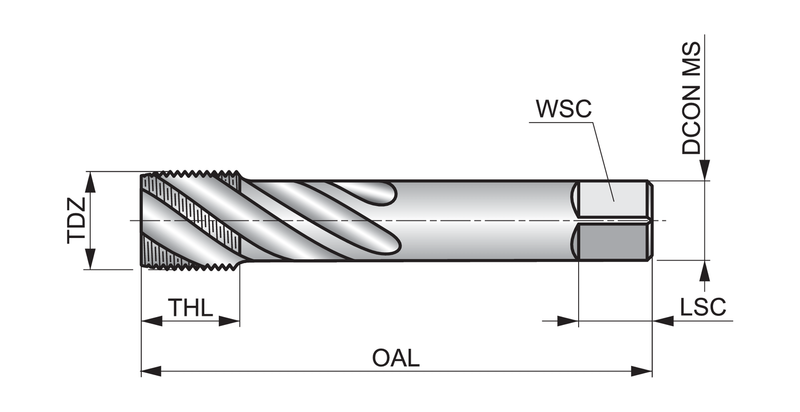

EX401/4 — Line Drawing PDF Download
