EX403/4
EX403/4
EX403/4

EX403/4

UGC DOR5974222
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$274.80 CAD - $274.80 CAD
$274.80 CAD
$274.80 CAD - $274.80 CAD
$274.80 CAD

Vendu en lots de : 1

Taraud à gorge spirale, forme d'entrée C avec une entrée de 2-3 filets, pour filetage British Standard Pipe G 3/4" avec 14 filets par pouce et classe de tolérance normale, dimensions selon la norme DIN 5156 avec queue de 20,0 mm et carré d'entraînement de 16,0 mm, en HSS-E produit par métallurgie des poudres avec finition brillante et hélice de 45° pour taraudage de trous borgnes jusqu'à 2,5xD dans les aciers de décolletage et les aciers au carbone non alliés, et les alliages d'aluminium corroyés ou moulés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX403/4
GradeLumineux
Product Number5974222
Product FamilyEX40
Dimensions
Overall Length — in (OAL)5.5118"
Overall Length — mm (OAL)140.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.7874"
Connection Dia. — mm (DCON)20.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)3/4
Thread Diameter — in (TD)1.041"
Thread Diameter — mm (TD)26.441 mm
Thread Form (THFT)G - Raccord de tuyauterie britannique - Série G
Threads per Inch (TPI)14.0
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 5156
Reference Numbers
EDP Number168592
EAN7320760168592
File Type Download

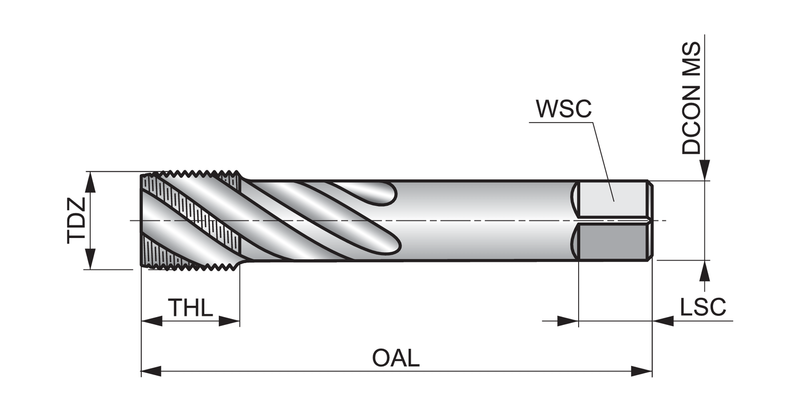

EX403/4 — Line Drawing PDF Download
