E0617/16NO2
E0617/16NO2
E0617/16NO2

E0617/16NO2

UGC DOR5974300
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$22.09 CAD - $22.09 CAD
$22.09 CAD
$22.09 CAD - $22.09 CAD
$22.09 CAD

Vendu en lots de : 1

Taraud à main à coupe droite NO2 avec une entrée de 4-6xP, pour filetage Unified National Coarse UNC 7/16" avec 14 filets par pouce et classe de tolérance 3B avec limites de diamètre sur flancs H3, dimensions selon la norme ANSI avec queue de 0,3230" et carré d'entraînement de 0,2420", en HSS avec finition brillante pour le taraudage de trous débouchants ou borgnes jusqu'à 1,5xD dans les aciers à usinage facile et les aciers au carbone non alliés, le cuivre ou les alliages de cuivre

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E0617/16NO2
GradeLumineux
Product Number5974300
Product FamilyE061

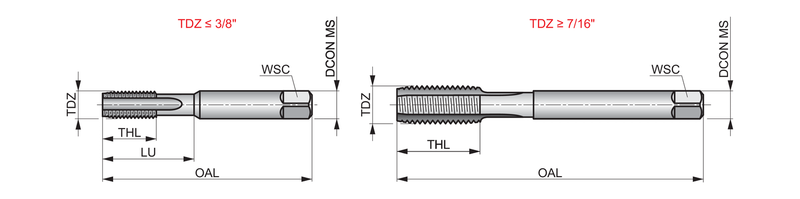

Dimensions
Overall Length — in (OAL)3.1563"
Overall Length — mm (OAL)80.17 mm
Length × Diameter Ratio1.5
Usable Length — mm (LU)34.0 mm
Connection Dia. — in (DCON)0.323"
Connection Dia. — mm (DCON)8.2 mm
Number of Flutes (NOF)4
Helix Angle (FHA)0.0°
Threading
Thread Diameter Size (TDZ)16/7
Thread Form (THFT)UCN - Unifiée Grossière
Threads per Inch (TPI)14.0
Tool Information
ShankTige cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardANSI
Reference Numbers
EDP Number348574
EAN7320760348574
File Type Download
E0617/16NO2 — Line Drawing PDF Download
