E0234-40
E0234-40
E0234-40

E0234-40

UGC DOR5974490
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$54.31 CAD - $54.31 CAD
$54.31 CAD
$54.31 CAD - $54.31 CAD
$54.31 CAD

Vendu en lots de : 1

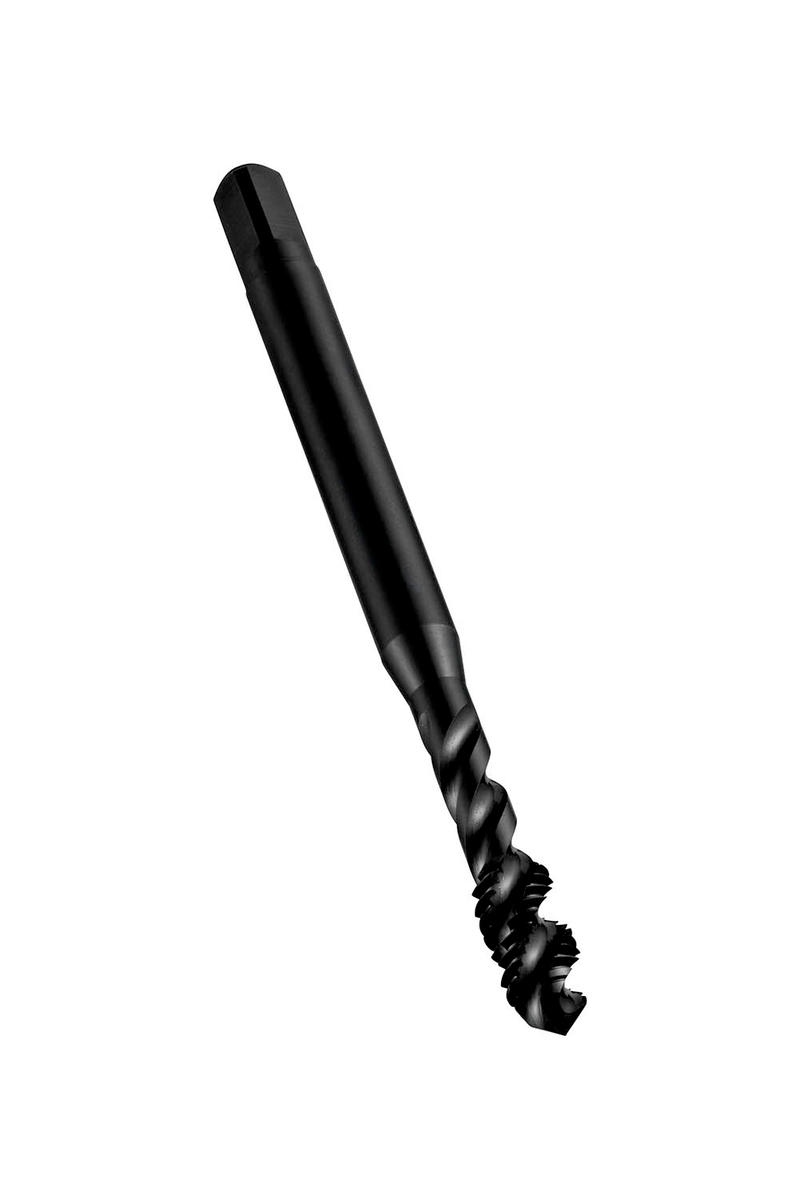

Taraud à coupe à spirale avec chanfrein forme C, 2-3 filets, pour filetage Unified National Coarse UNC 4 avec 40 filets par pouce et classe de tolérance 2B, dimensions conformes à la norme ISO 529 avec queue de 3,15mm et carré d'entraînement de 2,5mm, en HSS-E métallurgie des poudres avec revêtement de surface revenu à la vapeur et angle d'hélice de 45° pour taraudage de trous borgnes jusqu'à 2,5xD dans des applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E0234-40
GradeTrempé à la vapeur
Product Number5974490
Product FamilyE023
Dimensions
Overall Length — in (OAL)1.8898"
Overall Length — mm (OAL)48.0 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)0.5512"
Usable Length — mm (LU)14.0 mm
Connection Dia. — in (DCON)0.124"
Connection Dia. — mm (DCON)3.15 mm
Number of Flutes (NOF)3
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)4
Thread Diameter — in (TD)0.112"
Thread Diameter — mm (TD)2.845 mm
Thread Form (THFT)UNC - Gros unifié
Threads per Inch (TPI)40.0
Tool Information
ShankQueue cylindrique avec Carré
Direction of ToolD'accord
StandardISO 529
Reference Numbers
EDP Number569382
EAN7320760569382
