E0369/16
E0369/16
E0369/16

E0369/16

UGC DOR5974648
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$57.49 CAD - $57.49 CAD
$57.49 CAD
$57.49 CAD - $57.49 CAD
$57.49 CAD

Vendu en lots de : 1

Taraud à pointe spirale avec chanfrein forme B avec une amorce secondaire de 3.5-5xP, pour filetage Unified National Fine UNF 9/16" avec 18 filets par pouce et classe de tolérance 3B avec limites de diamètre de pas H3, dimensions selon la norme ANSI avec queue de 0,4290" et carré d'entraînement de 0,3220", en HSS-E métallurgie des poudres avec finition de surface revenu vapeur pour filetage de trous débouchants jusqu'à 2,5xD dans des applications générales

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E0369/16
GradeTrempé à la vapeur
Product Number5974648
Product FamilyE036
Dimensions
Overall Length — in (OAL)3.5938"
Overall Length — mm (OAL)91.28 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.429"
Connection Dia. — mm (DCON)10.9 mm
Number of Flutes (NOF)3
Threading
Thread Diameter Size (TDZ)16/9
Thread Form (THFT)UNF - Unifié fin
Threads per Inch (TPI)18.0
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardANSI
Reference Numbers
EDP Number582251
EAN7320760582251
File Type Download

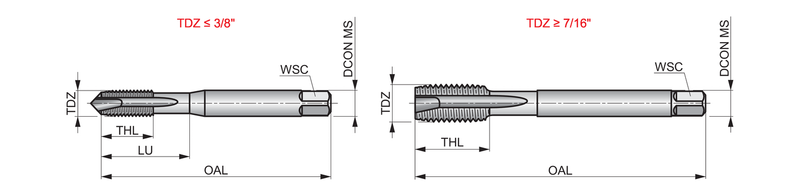

E0369/16 — Line Drawing PDF Download
