E268M22X1.0
E268M22X1.0
E268M22X1.0

E268M22X1.0

UGC DOR5975023
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$143.91 CAD - $143.91 CAD
$143.91 CAD
$143.91 CAD - $143.91 CAD
$143.91 CAD

Vendu en lots de : 1

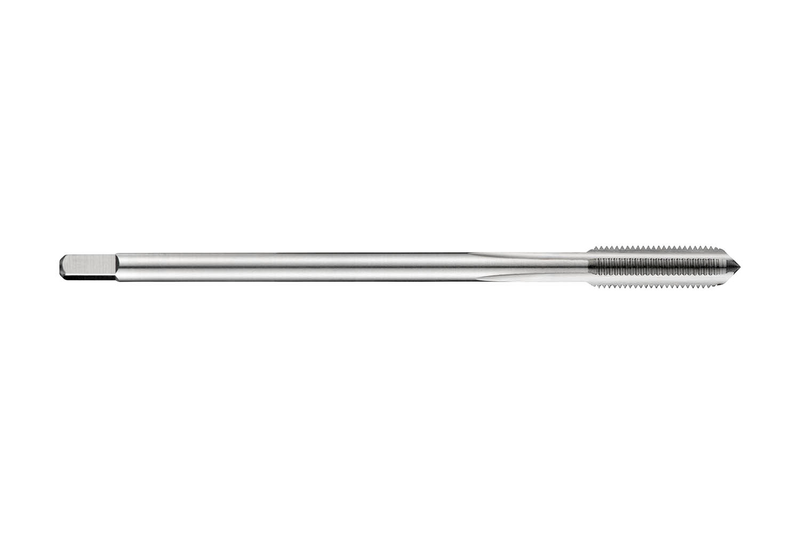

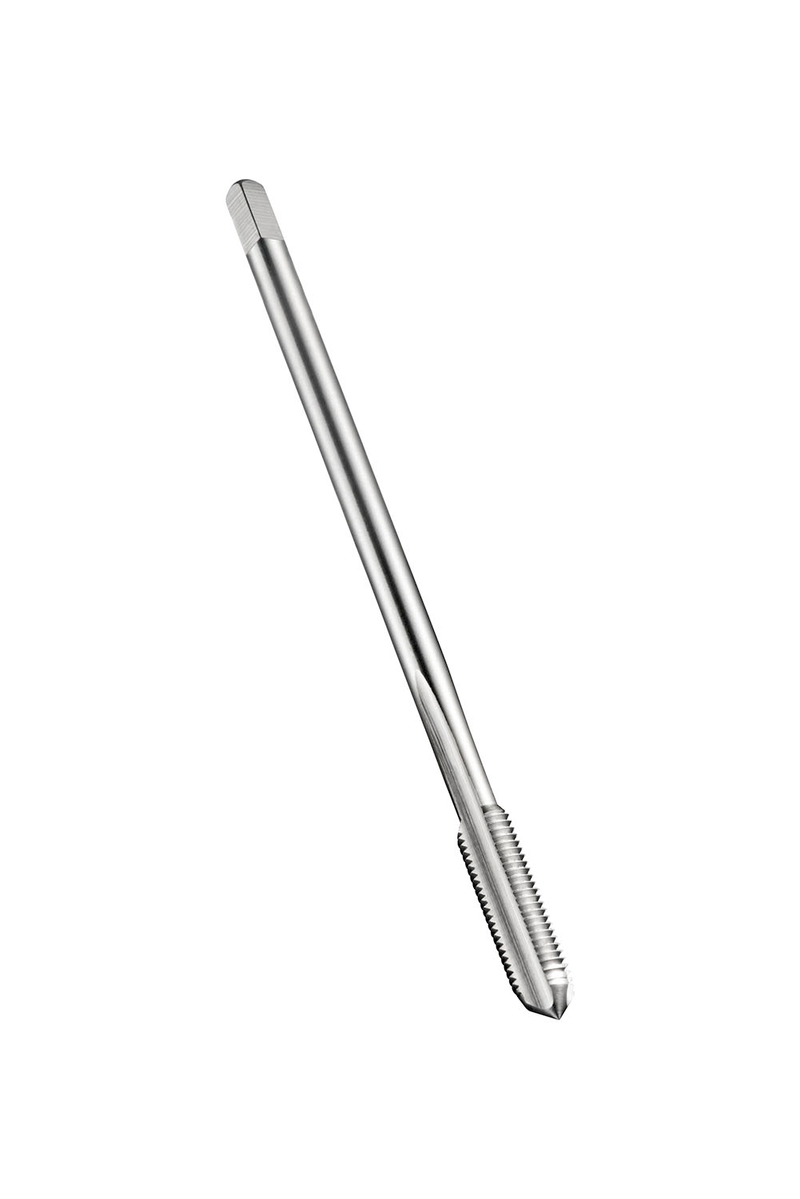

Taraud droit avec chanfrein forme C avec entrée 2-3xP, pour filet métrique fin ISO M22 au pas de 1,00 mm et classe de tolérance 6H, dimensions selon la norme DIN 374 avec queue de 18,0 mm et carré d'entraînement de 14,5 mm, en HSS-E PM avec finition brillante pour le taraudage de trous débouchants ou borgnes jusqu'à 1,5xD dans les aciers de décolletage et les aciers au carbone non alliés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E268M22X1.0
GradeLumineux
Product Number5975023
Product FamilyE268
Dimensions
Overall Length — in (OAL)4.9213"
Overall Length — mm (OAL)125.0 mm
Length × Diameter Ratio1.5
Connection Dia. — in (DCON)0.7087"
Connection Dia. — mm (DCON)18.0 mm
Number of Flutes (NOF)4
Threading
Thread Diameter Size (TDZ)22
Thread Form (THFT)MF - Pas métrique fin
Thread Pitch — mm (TP)1.0 mm
Thread Pitch — in (TP)0.0394"
Tool Information
ShankQueue cylindrique avec Carré
Direction of ToolD'accord
StandardDIN 374
Reference Numbers
EDP Number88630
EAN7320760088630
File Type Download

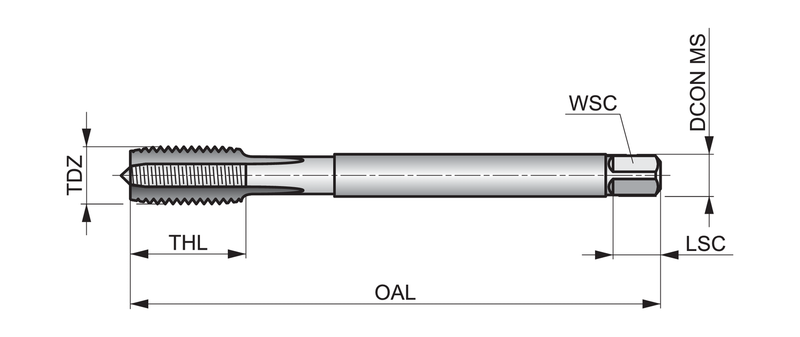

E268M22X1.0 — Line Drawing PDF Download
