E268M14X1.0
E268M14X1.0
E268M14X1.0

E268M14X1.0

UGC DOR5975141
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$65.19 CAD - $65.19 CAD
$65.19 CAD
$65.19 CAD - $65.19 CAD
$65.19 CAD

Vendu en lots de : 1

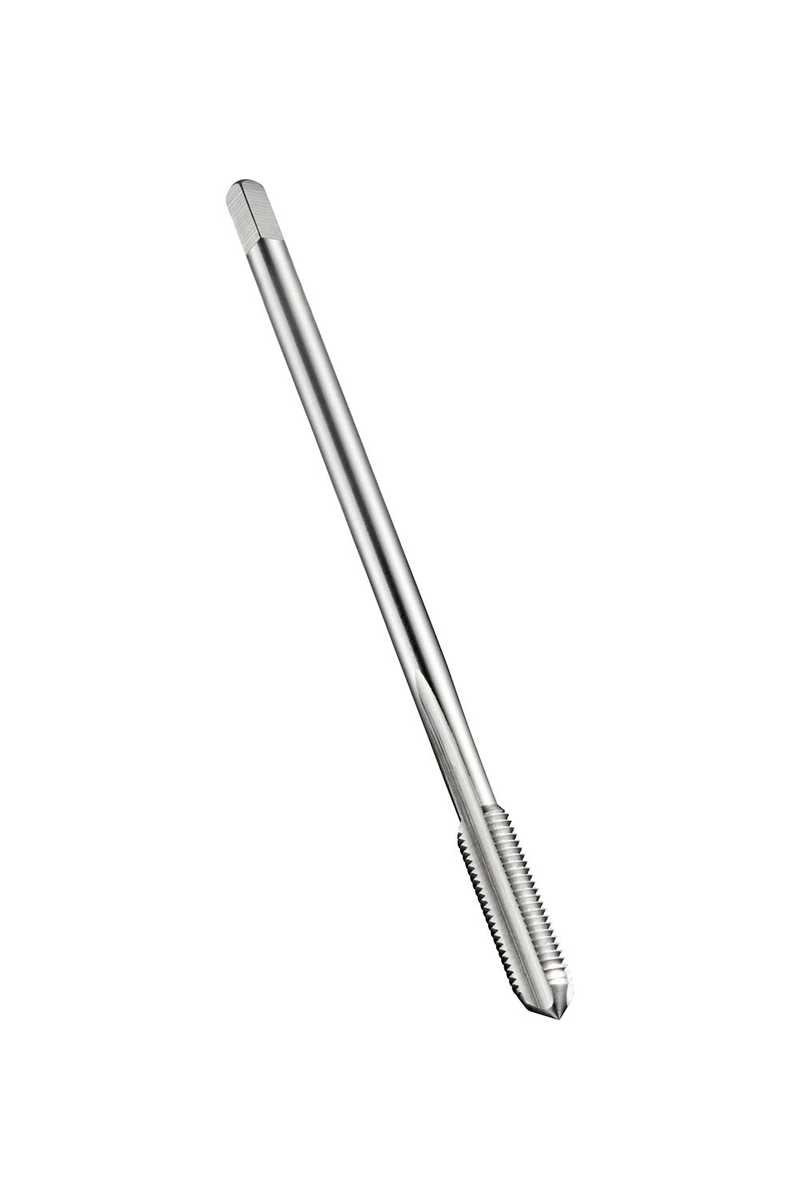

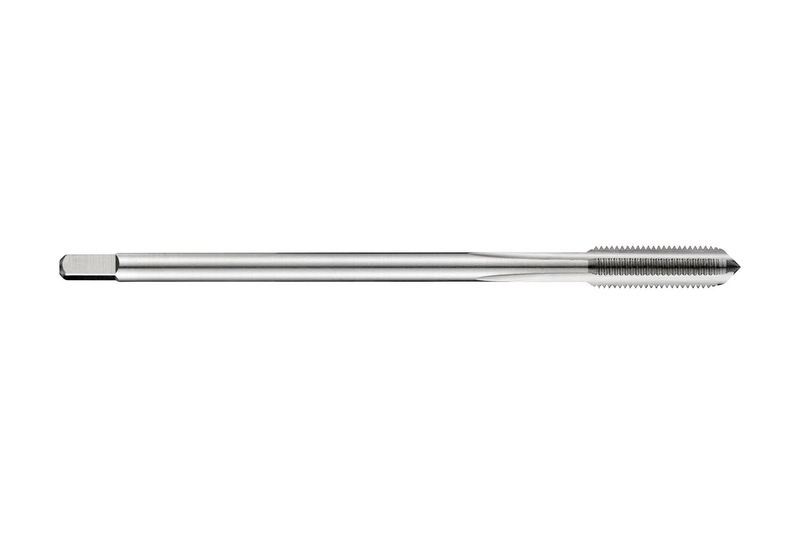

Taraud droit avec chanfrein forme C et entrée 2-3xP, pour filetage métrique fin ISO M14 au pas de 1,00 mm et classe de tolérance 6H, dimensions selon la norme DIN 374 avec queue de 11,0 mm et carré d'entraînement de 9,0 mm, en HSS-E PM avec finition brillante pour le taraudage de trous débouchants ou borgnes jusqu'à 1,5xD dans les aciers à usinabilité améliorée et les aciers au carbone non alliés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E268M14X1.0
GradeLumineux
Product Number5975141
Product FamilyE268

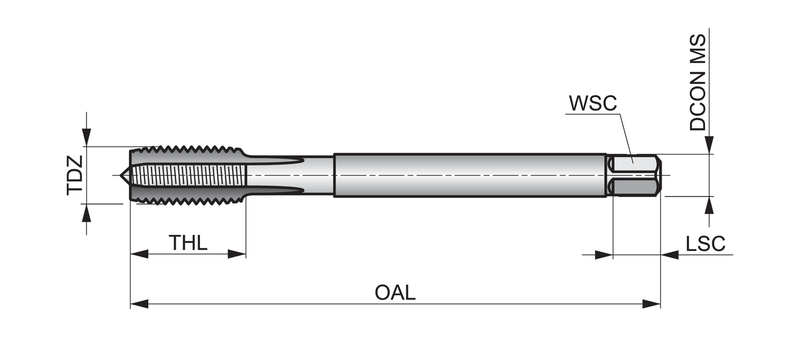

Dimensions
Overall Length — in (OAL)3.937"
Overall Length — mm (OAL)100.0 mm
Length × Diameter Ratio1.5
Connection Dia. — in (DCON)0.4331"
Connection Dia. — mm (DCON)11.0 mm
Number of Flutes (NOF)4
Threading
Thread Diameter Size (TDZ)14
Thread Form (THFT)MF - Métrique fin
Thread Pitch — mm (TP)1.0 mm
Thread Pitch — in (TP)0.0394"
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN 374
Reference Numbers
EDP Number88548
EAN7320760088548
File Type Download
E268M14X1.0 — Line Drawing PDF Download
