E1193/4NO9
E1193/4NO9
E1193/4NO9

E1193/4NO9

UGC DOR5975746
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$222.13 CAD - $222.13 CAD
$222.13 CAD
$222.13 CAD - $222.13 CAD
$222.13 CAD

Vendu en lots de : 1

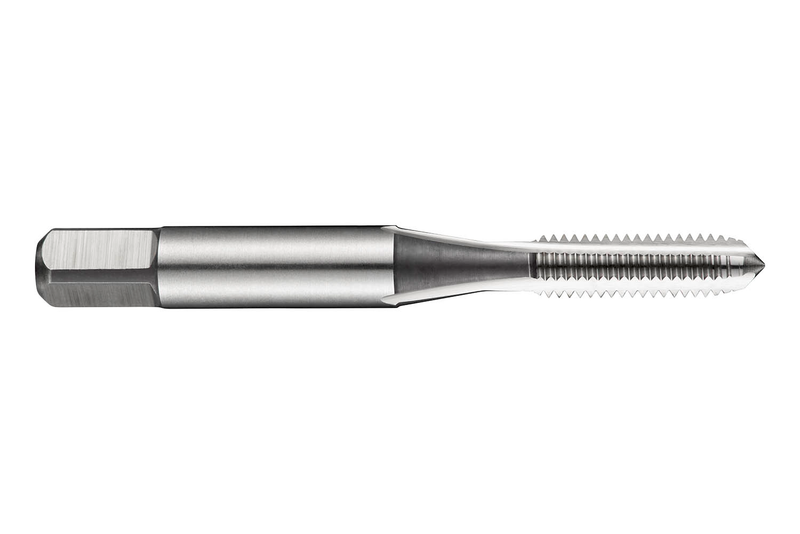

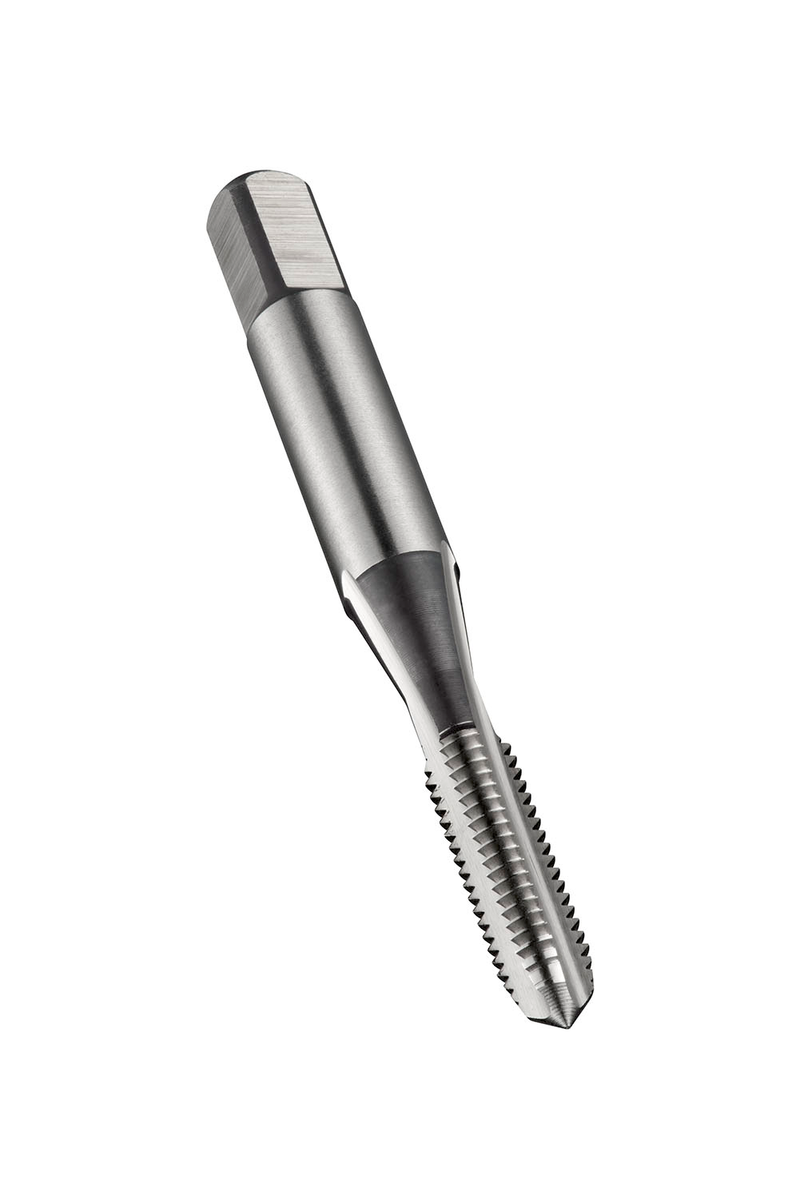

Jeu de tarauds machine à goujures droites NO9 pour filetages gaz coniques G 3/4" avec 14 filets par pouce et tolérance normale, comprenant 1 taraud d'ébauche avec une amorce de 3.5-5xP et 1 taraud de finition avec une amorce de 2-3xP, dimensions selon la norme DIN 5157 avec queue de 20.0mm et carré d'entraînement de 16.0mm, HSS brillant pour taraudage de trous débouchants ou borgnes jusqu'à 1.5xD dans les aciers de décolletage et les aciers au carbone non alliés et les métaux non ferreux

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E1193/4NO9
GradeLumineux
Product Number5975746
Product FamilyE119

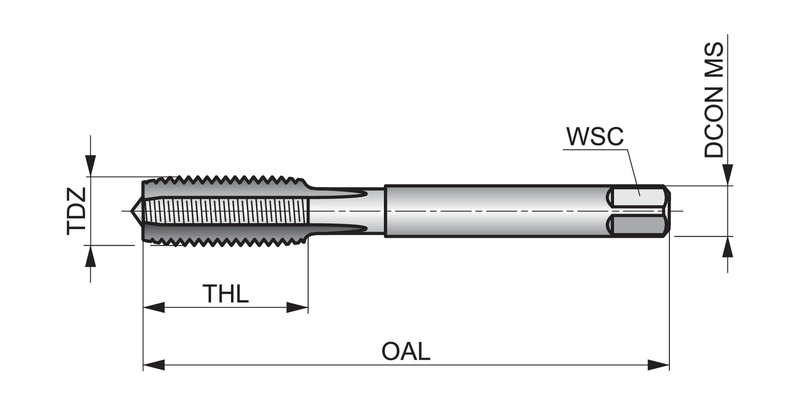

Dimensions
Overall Length — in (OAL)3.5433"
Overall Length — mm (OAL)90.0 mm
Length × Diameter Ratio1.5
Connection Dia. — in (DCON)0.7874"
Connection Dia. — mm (DCON)20.0 mm
Number of Flutes (NOF)4
Threading
Thread Diameter Size (TDZ)3/4
Thread Diameter — in (TD)1.0409"
Thread Diameter — mm (TD)26.44 mm
Thread Form (THFT)G - Fixation de tuyauterie standard britannique - Série G
Threads per Inch (TPI)14.0
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN 5157
Reference Numbers
EDP Number84731
EAN7320760084731
File Type Download
E1193/4NO9 — Line Drawing PDF Download
