E5245/16NO1
E5245/16NO1
E5245/16NO1

E5245/16NO1

UGC DOR5976098
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$24.59 CAD - $24.59 CAD
$24.59 CAD
$24.59 CAD - $24.59 CAD
$24.59 CAD

Vendu en lots de : 1

Taraud à main à coupe droite NO1 avec entrée conique 6-8xP, pour filetages Unified National Fine UNF 5/16" avec 24 filets par pouce et classe de tolérance 2B, dimensions selon la norme ISO 529 avec queue de 8,0 mm et carré d'entraînement de 6,3 mm, en HSS avec finition brillante pour le taraudage de trous débouchants ou borgnes jusqu'à 1,5xD dans les aciers à usinage facile et au carbone ordinaire, et dans le cuivre ou les alliages de cuivre

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E5245/16NO1
GradeLumineux
Product Number5976098
Product FamilyE524

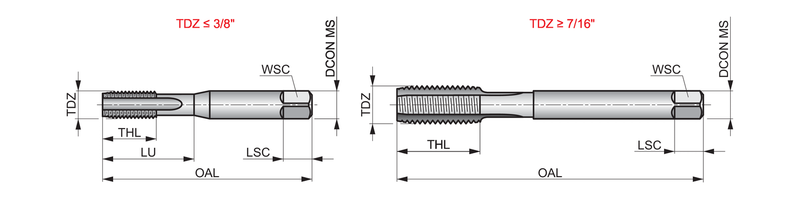

Dimensions
Overall Length — in (OAL)2.8346"
Overall Length — mm (OAL)72.0 mm
Length × Diameter Ratio1.5
Usable Length — in (LU)1.1417"
Usable Length — mm (LU)29.0 mm
Connection Dia. — in (DCON)0.315"
Connection Dia. — mm (DCON)8.0 mm
Number of Flutes (NOF)3
Threading
Thread Diameter Size (TDZ)16 mai
Thread Diameter — in (TD)0.3125"
Thread Diameter — mm (TD)7.938 mm
Thread Form (THFT)UNF - Pas fin unifié
Threads per Inch (TPI)24.0
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardISO 529
Reference Numbers
EDP Number153499
EAN7320760153499
File Type Download
E5245/16NO1 — Line Drawing PDF Download
