E2293-56
E2293-56
E2293-56

E2293-56

UGC DOR5976150
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$52.14 CAD - $52.14 CAD
$52.14 CAD
$52.14 CAD - $52.14 CAD
$52.14 CAD

Vendu en lots de : 1

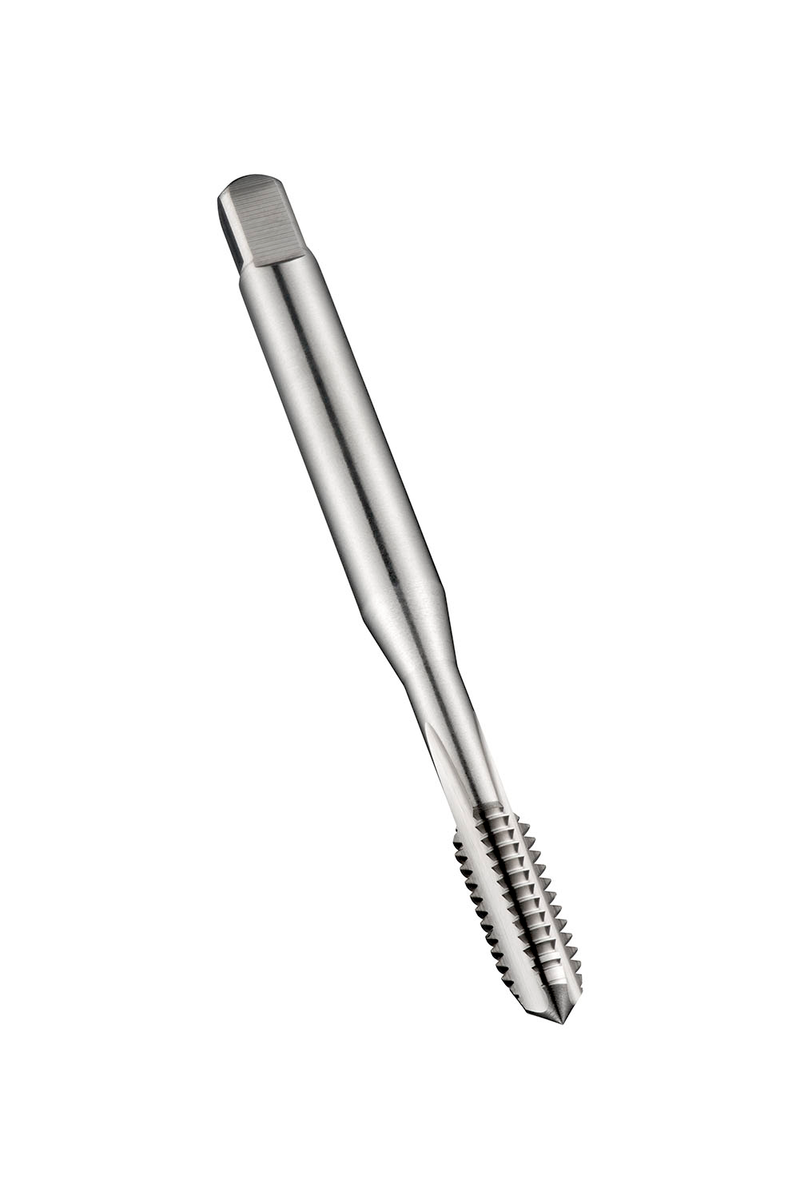

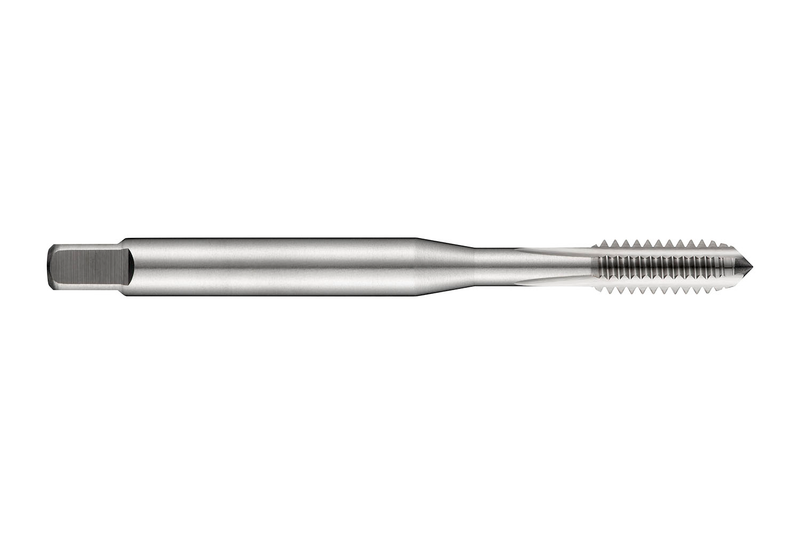

Taraud droit avec chanfrein forme C et entrée 2-3xP, pour filetage Unified National Fine UNF 3 avec 56 filets par pouce et classe de tolérance 2B, dimensions selon la norme DIN 371 avec queue de 2,8 mm et carré d'entraînement de 2,1 mm, en HSS-E produit par métallurgie des poudres avec finition brillante pour le taraudage de trous traversants ou borgnes jusqu'à 1,5xD dans les aciers de décolletage et les aciers au carbone non alliés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E2293-56
GradeLumineux
Product Number5976150
Product FamilyE229

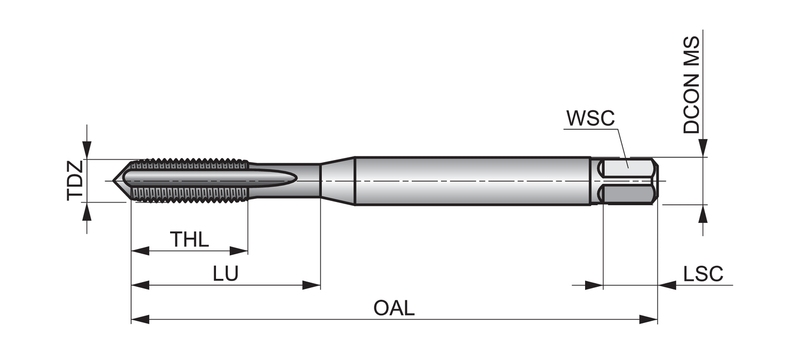

Dimensions
Overall Length — in (OAL)1.9685"
Overall Length — mm (OAL)50.0 mm
Length × Diameter Ratio1.5
Usable Length — in (LU)0.4921"
Usable Length — mm (LU)12.5 mm
Connection Dia. — in (DCON)0.1102"
Connection Dia. — mm (DCON)2.8 mm
Number of Flutes (NOF)3
Threading
Thread Diameter Size (TDZ)3
Thread Diameter — in (TD)0.099"
Thread Diameter — mm (TD)2.515 mm
Thread Form (THFT)UNF - Unifié fin
Threads per Inch (TPI)56.0
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN 371
Reference Numbers
EDP Number86339
EAN7320760086339
File Type Download
E2293-56 — Line Drawing PDF Download
