E2294-48
E2294-48
E2294-48

E2294-48

UGC DOR5976154
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$37.86 CAD - $37.86 CAD
$37.86 CAD
$37.86 CAD - $37.86 CAD
$37.86 CAD

Vendu en lots de : 1

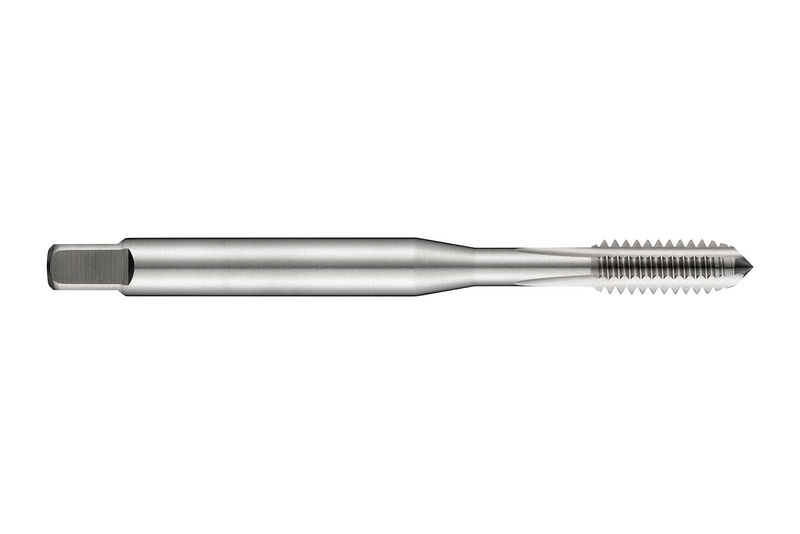

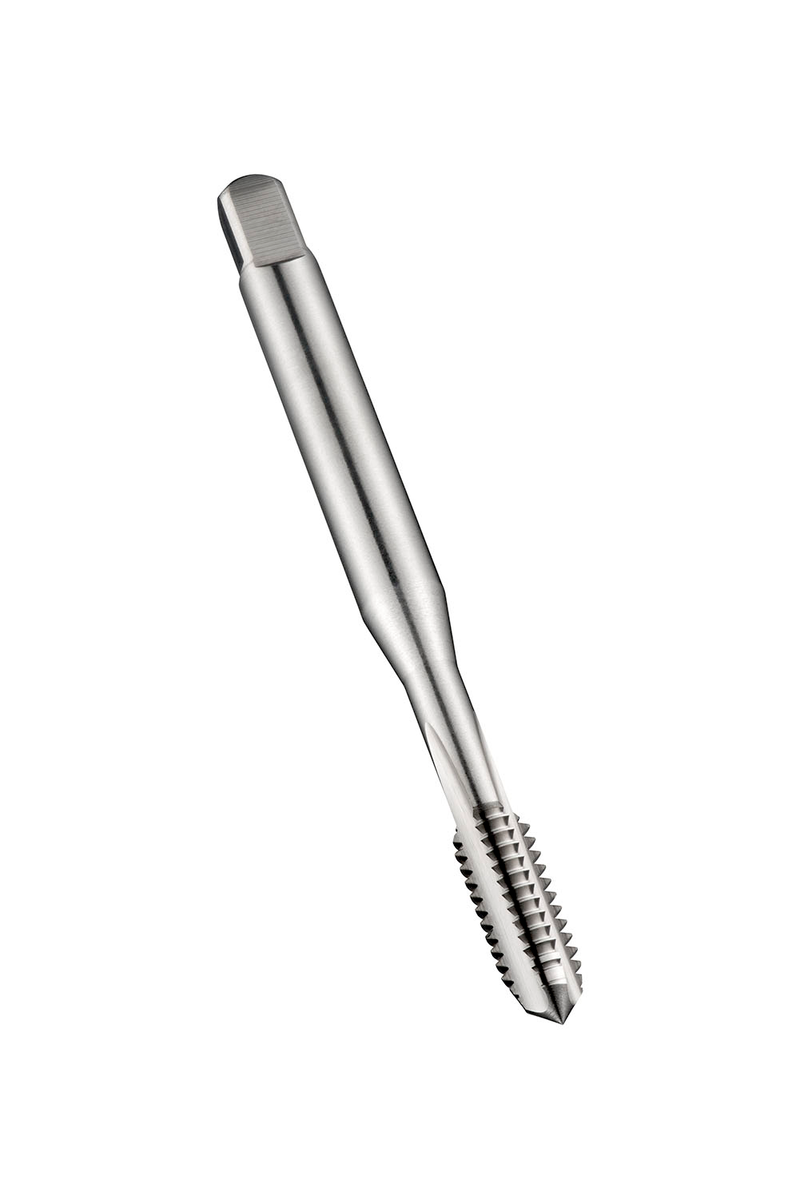

Taraud droit avec chanfrein forme C et entrée progressive 2-3xP, pour filetage unifié à pas fin UNF 4 avec 48 filets par pouce et classe de tolérance 2B, dimensions conformes à la norme DIN 371 avec queue de 3,5 mm et carré d'entraînement de 2,7 mm, HSS-E métallurgie des poudres avec finition brillante pour le filetage de trous traversants ou borgnes jusqu'à 1,5xD dans les aciers de décolletage et les aciers au carbone non alliés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E2294-48
GradeLumineux
Product Number5976154
Product FamilyE229

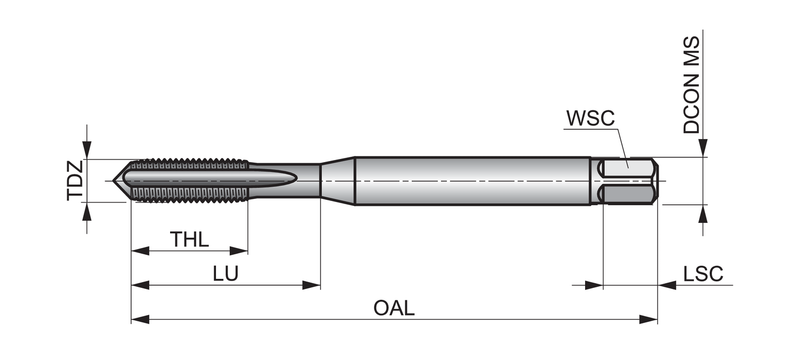

Dimensions
Overall Length — in (OAL)2.2047"
Overall Length — mm (OAL)56.0 mm
Length × Diameter Ratio1.5
Usable Length — in (LU)0.7087"
Usable Length — mm (LU)18.0 mm
Connection Dia. — in (DCON)0.1378"
Connection Dia. — mm (DCON)3.5 mm
Number of Flutes (NOF)3
Threading
Thread Diameter Size (TDZ)4
Thread Diameter — in (TD)0.112"
Thread Diameter — mm (TD)2.845 mm
Thread Form (THFT)UNF - Pas fin uniforme
Threads per Inch (TPI)48.0
Tool Information
ShankQueue cylindrique à carré d'entraînement
Direction of ToolD'accord
StandardDIN 371
Reference Numbers
EDP Number86353
EAN7320760086353
File Type Download
E2294-48 — Line Drawing PDF Download
