E423M20
E423M20
E423M20

E423M20

UGC DOR5976668
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$211.70 CAD - $211.70 CAD
$211.70 CAD
$211.70 CAD - $211.70 CAD
$211.70 CAD

Vendu en lots de : 1

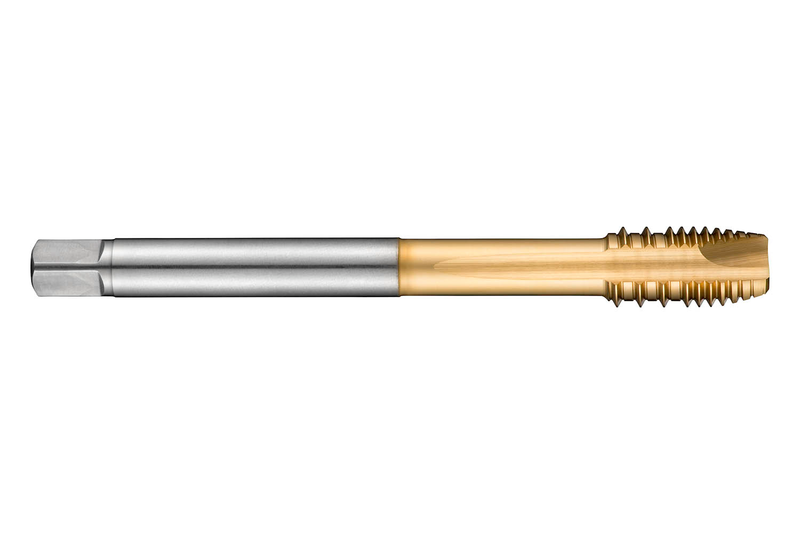

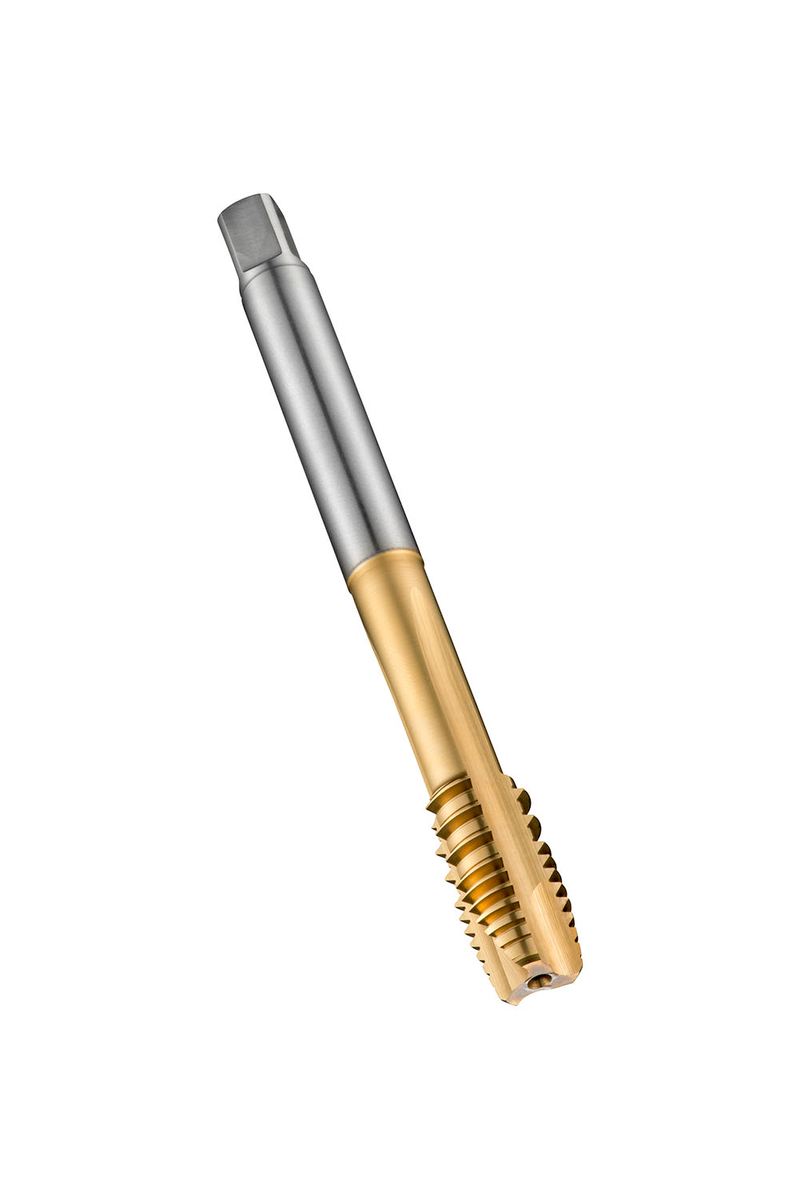

Taraud à pointe spirale avec chanfrein de forme B avec une entrée de 3,5-5xP, pour filetage ISO-métrique M20 avec un pas de 2,50 mm et une classe de tolérance 6H, dimensions selon la norme DIN 376 avec une queue de 16,0 mm et un carré d'entraînement de 12,0 mm, en HSS-E métallurgie des poudres avec revêtement TiN pour le taraudage de trous traversants de 3xD dans les aciers à usinage facile, aciers au carbone non alliés et alliés, ainsi que le cuivre ou les alliages de cuivre corroyés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E423M20
GradeTiN
Product Number5976668
Product FamilyE423

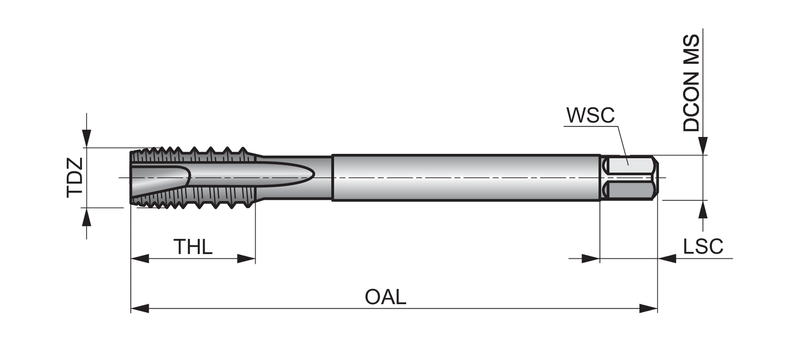

Dimensions
Overall Length — in (OAL)5.5118"
Overall Length — mm (OAL)140.0 mm
Length × Diameter Ratio3
Connection Dia. — in (DCON)0.6299"
Connection Dia. — mm (DCON)16.0 mm
Number of Flutes (NOF)3
Threading
Thread Diameter Size (TDZ)20
Thread Form (THFT)M - Pas gros (métrique)
Thread Pitch — mm (TP)2.5 mm
Thread Pitch — in (TP)0.0984"
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN 376
Reference Numbers
EDP Number93023
EAN7320760093023
File Type Download
E423M20 — Line Drawing PDF Download
