E544BA6
E544BA6
E544BA6

E544BA6

UGC DOR5976689
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$26.73 CAD - $26.73 CAD
$26.73 CAD
$26.73 CAD - $26.73 CAD
$26.73 CAD

Vendu en lots de : 1

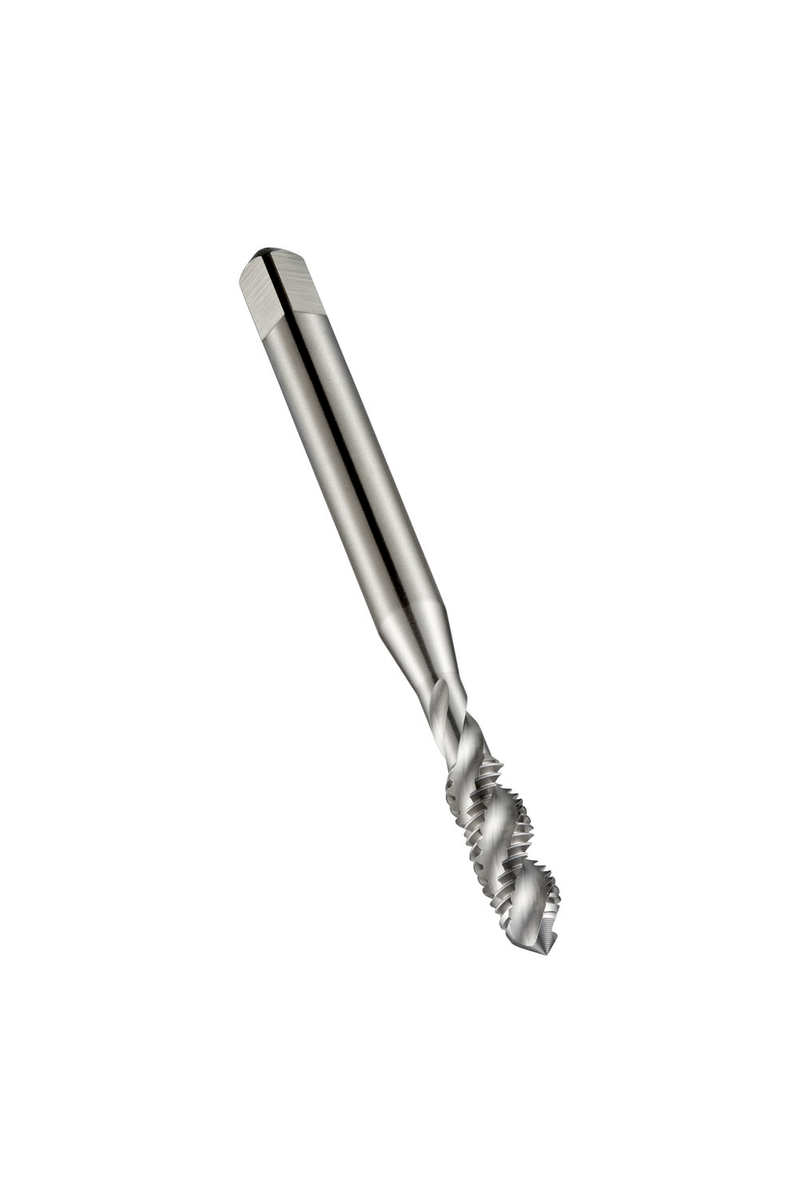

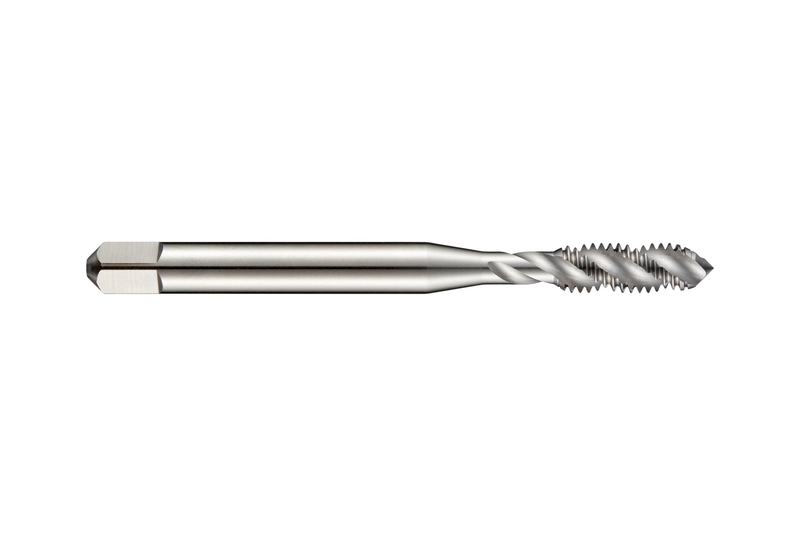

Taraud à coupe à gauche, forme de chanfrein C avec une entrée à 2-3 filets, pour filetage British Association BA 6 avec un pas de 0,53 mm et une classe de tolérance « Normal », dimensions selon la norme ISO 529 avec une queue de 2,8 mm et un carré d'entraînement de 2,2 mm, en HSS avec finition brillante et revenu à la vapeur et un angle d'hélice de 40° pour le taraudage de trous borgnes jusqu'à 2xD dans les aciers de décolletage, les aciers au carbone non alliés et les aciers alliés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E544BA6
GradeLumineux/ST
Product Number5976689
Product FamilyE544

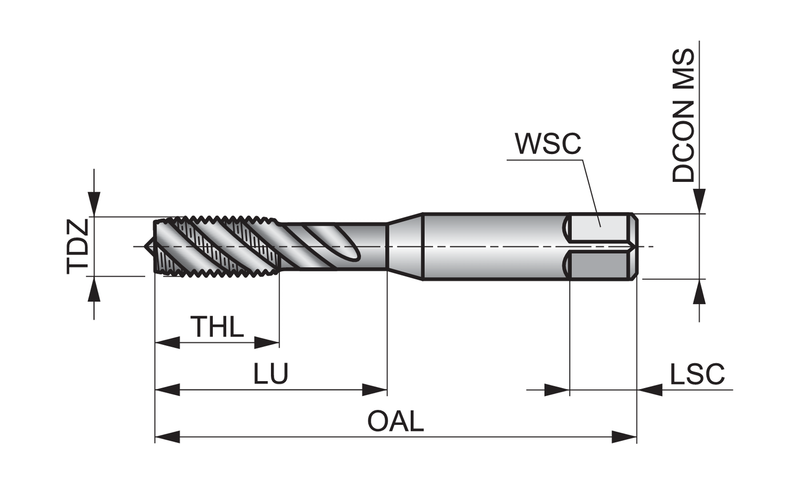

Dimensions
Overall Length — in (OAL)1.752"
Overall Length — mm (OAL)44.5 mm
Length × Diameter Ratio2
Usable Length — in (LU)0.374"
Usable Length — mm (LU)9.5 mm
Connection Dia. — in (DCON)0.1102"
Connection Dia. — mm (DCON)2.8 mm
Number of Flutes (NOF)2
Helix Angle (FHA)40.0°
Threading
Thread Diameter Size (TDZ)BA 6
Thread Diameter — in (TD)0.1102"
Thread Diameter — mm (TD)2.8 mm
Thread Form (THFT)BA - Association britannique
Thread Pitch — mm (TP)0.53 mm
Thread Pitch — in (TP)0.0209"
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardISO 529
Reference Numbers
EDP Number204023
EAN7320760204023
File Type Download
E544BA6 — Line Drawing PDF Download
