E545BA10
E545BA10
E545BA10

E545BA10

UGC DOR5976701
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$84.91 CAD - $84.91 CAD
$84.91 CAD
$84.91 CAD - $84.91 CAD
$84.91 CAD

Vendu en lots de : 1

Taraud à pointe spirale avec forme de chanfrein B avec une deuxième avance de 3,5 à 5xP, pour filetage British Association BA 10 avec un pas de 0,35 mm et une classe de tolérance normale, dimensions conformes à la norme ISO 529 avec une tige de 2,5 mm et un carré d'entraînement de 2,0 mm, HSS avec finition de surface trempée à la vapeur pour le taraudage de trous traversants jusqu'à 2,5xD dans l'acier au carbone et allié et l'acier inoxydable ferritique et austénitique

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E545BA10
GradeTrempé à la vapeur
Product Number5976701
Product FamilyE545
Dimensions
Overall Length — in (OAL)1.6142"
Overall Length — mm (OAL)41.0 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)0.2756"
Usable Length — mm (LU)7.0 mm
Connection Dia. — in (DCON)0.0984"
Connection Dia. — mm (DCON)2.5 mm
Number of Flutes (NOF)2
Threading
Thread Diameter Size (TDZ)BA10
Thread Diameter — in (TD)0.0669"
Thread Diameter — mm (TD)1.7 mm
Thread Form (THFT)BA - association britannique
Thread Pitch — mm (TP)0.35 mm
Thread Pitch — in (TP)0.0138"
Tool Information
ShankQueue cylindrique avec Carré
Direction of ToolD'accord
StandardISO 529
Reference Numbers
EDP Number203798
EAN7320760203798
File Type Download

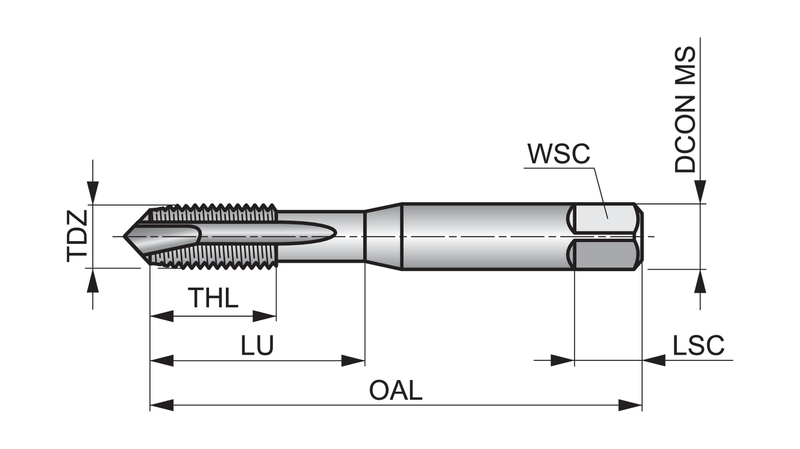

E545BA10 — Line Drawing PDF Download
