E545BA4
E545BA4
E545BA4

E545BA4

UGC DOR5976709
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$19.84 CAD - $19.84 CAD
$19.84 CAD
$19.84 CAD - $19.84 CAD
$19.84 CAD

Vendu en lots de : 1

Taraud machine à pointe spirale avec chanfrein forme B de 3,5 à 5xP, pour filetage British Association BA 4 au pas de 0,66 mm et classe de tolérance « Normal », dimensions conformes à la norme ISO 529 avec queue de 3,55 mm et carré d'entraînement de 2,8 mm, en HSS avec finition de surface trempée à la vapeur pour le taraudage de trous débouchants jusqu'à 2,5xD dans les aciers au carbone et alliés, et les aciers inoxydables ferritiques et austénitiques

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E545BA4
GradeTrempé à la vapeur
Product Number5976709
Product FamilyE545

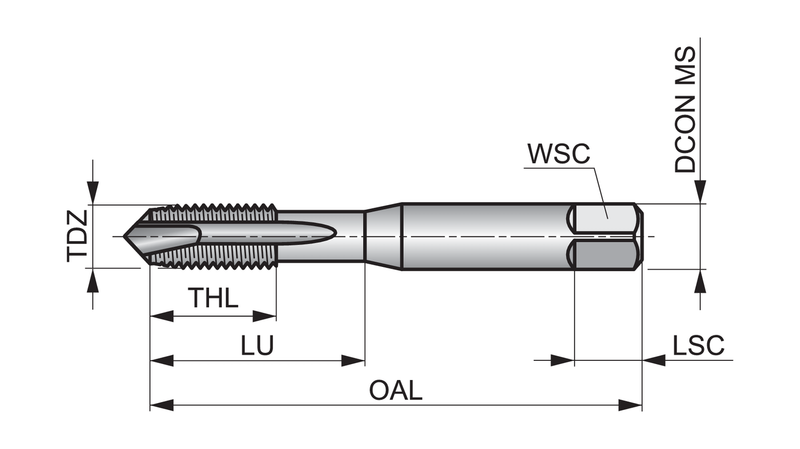

Dimensions
Overall Length — in (OAL)1.9685"
Overall Length — mm (OAL)50.0 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)0.6496"
Usable Length — mm (LU)16.5 mm
Connection Dia. — in (DCON)0.1398"
Connection Dia. — mm (DCON)3.55 mm
Number of Flutes (NOF)3
Threading
Thread Diameter Size (TDZ)BA 4
Thread Diameter — in (TD)0.1417"
Thread Diameter — mm (TD)3.6 mm
Thread Form (THFT)BA - Association britannique
Thread Pitch — mm (TP)0.66 mm
Thread Pitch — in (TP)0.026"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardISO 529
Reference Numbers
EDP Number203903
EAN7320760203903
File Type Download
E545BA4 — Line Drawing PDF Download
