E5709/16X24NO3
E5709/16X24NO3
E5709/16X24NO3

E5709/16X24NO3

UGC DOR5977471
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$100.14 CAD - $100.14 CAD
$100.14 CAD
$100.14 CAD - $100.14 CAD
$100.14 CAD

Vendu en lots de : 1

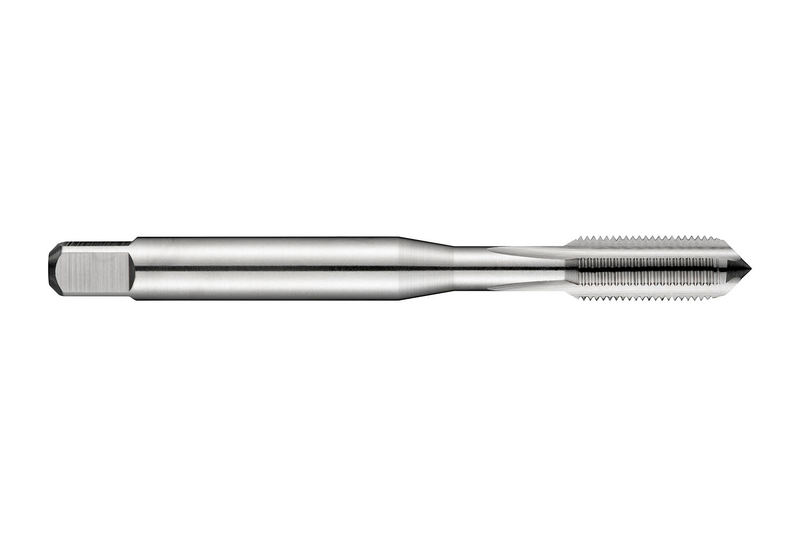

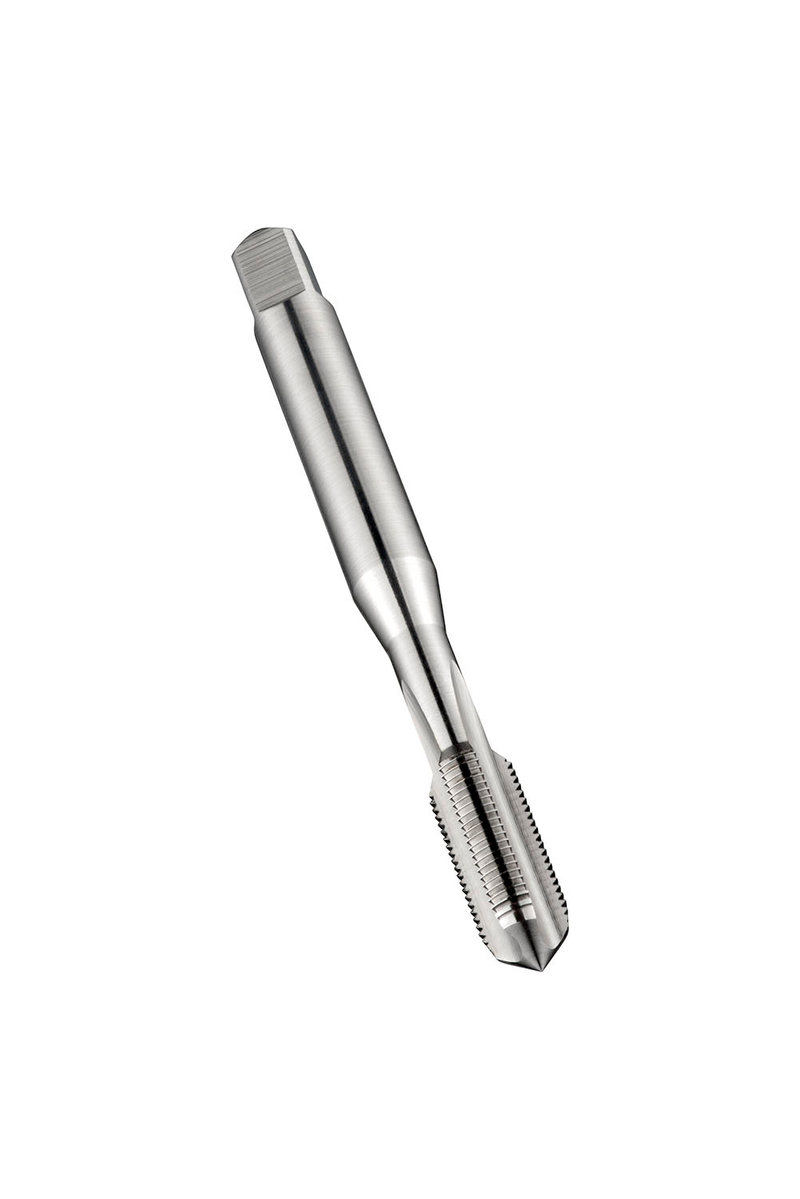

Taraud à main à coupe droite NO3 avec entrée courte de 2-3xP, pour filetage Unified National UN 9/16" avec 24 filets par pouce et classe de tolérance 2B, dimensions selon la norme ISO 529 avec queue de 11,2 mm et carré d'entraînement de 9,0 mm, en HSS brillant pour taraudage de trous débouchants ou borgnes jusqu'à 1,5xD dans les aciers à usinage libre et aciers au carbone non alliés, le cuivre ou les alliages de cuivre

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E5709/16X24NO3
GradeLumineux
Product Number5977471
Product FamilyE570
Dimensions
Overall Length — in (OAL)3.7402"
Overall Length — mm (OAL)95.0 mm
Length × Diameter Ratio1.5
Connection Dia. — in (DCON)0.4409"
Connection Dia. — mm (DCON)11.2 mm
Number of Flutes (NOF)4
Threading
Thread Diameter Size (TDZ)16/9
Thread Diameter — in (TD)0.5625"
Thread Diameter — mm (TD)14.288 mm
Thread Form (THFT)ONU - Unifié
Threads per Inch (TPI)24.0
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardISO 529
Reference Numbers
EDP Number200445
EAN7320760200445
File Type Download
E5709/16X24NO3 — Line Drawing PDF Download
