E7083/4
E7083/4
E7083/4

E7083/4

UGC DOR5977564
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$136.40 CAD - $136.40 CAD
$136.40 CAD
$136.40 CAD - $136.40 CAD
$136.40 CAD

Vendu en lots de : 1

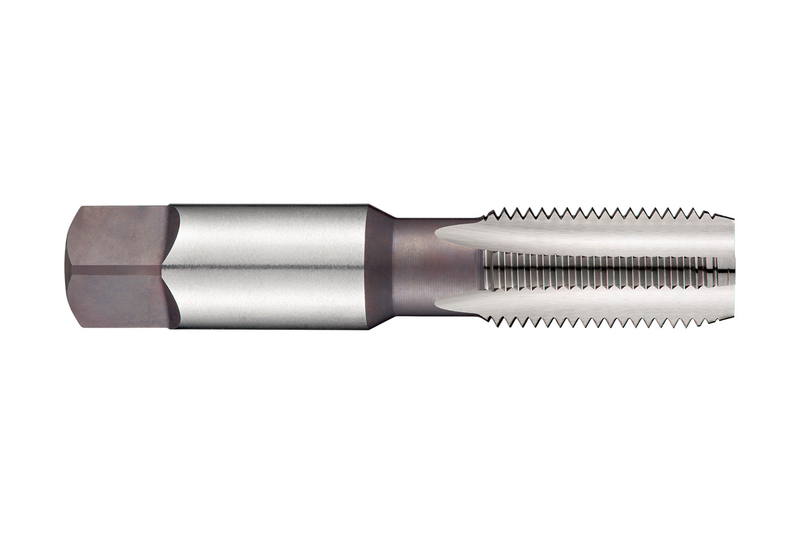

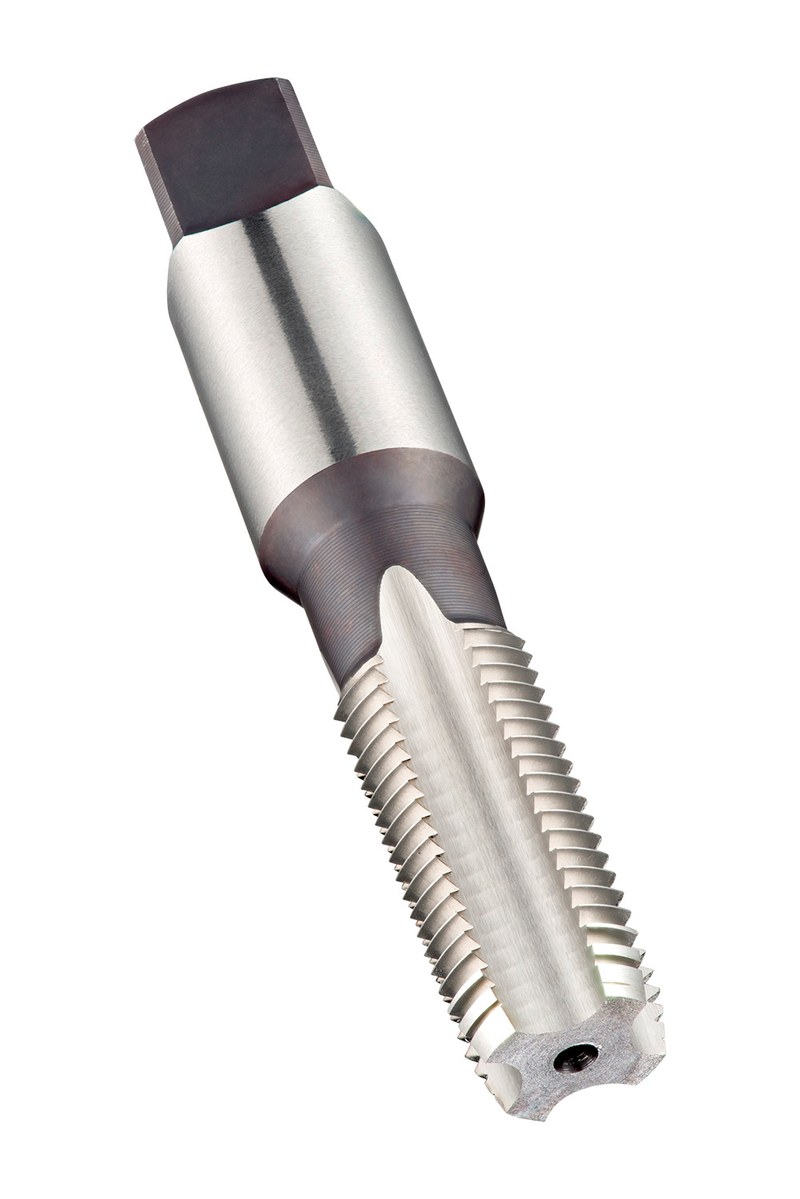

Taraud droit avec chanfrein forme C, 2 à 3 filets d'attaque, pour filet américain cylindrique pour assemblages mécaniques NPSM3/4" avec 14 filets par pouce et classe de tolérance normale, dimensions selon la norme ~ANSI B94.9, queue de 23,0 mm et carré d'entraînement de 17,2 mm, HSS avec finition brillante pour le taraudage de trous débouchants ou borgnes jusqu'à 1,5xD dans les aciers d'usinage facile, les aciers alliés, le cuivre et les alliages de cuivre

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E7083/4
GradeLumineux
Product Number5977564
Product FamilyE708
Dimensions
Overall Length — in (OAL)4.1339"
Overall Length — mm (OAL)105.0 mm
Length × Diameter Ratio1.5
Connection Dia. — in (DCON)0.9055"
Connection Dia. — mm (DCON)23.0 mm
Number of Flutes (NOF)5
Threading
Thread Diameter Size (TDZ)3/4
Thread Diameter — in (TD)1.05"
Thread Diameter — mm (TD)26.67 mm
Thread Form (THFT)NPSM - Filetage droit mécanique national
Threads per Inch (TPI)14.0
Tool Information
ShankQueue cylindrique à embase carrée
Direction of ToolD'accord
Standard~ANSI B94.9
Reference Numbers
EDP Number99766
EAN7320760099766
File Type Download

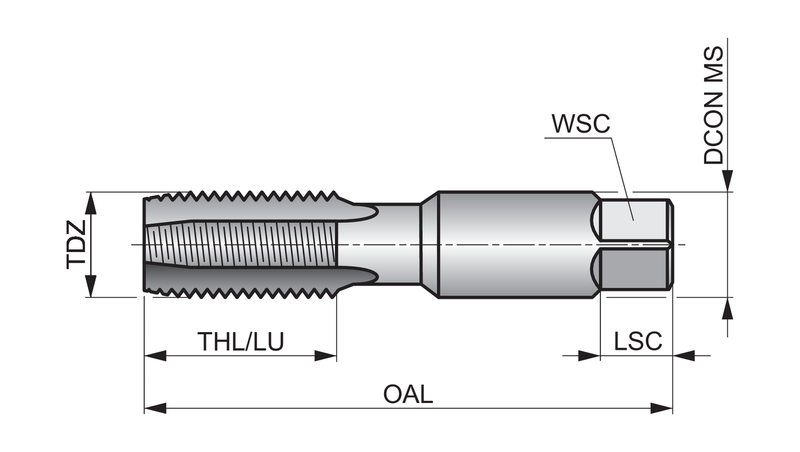

E7083/4 — Line Drawing PDF Download
