UGC DOR5978417
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$43.49 CAD - $43.49 CAD
$43.49 CAD
$43.49 CAD - $43.49 CAD
$43.49 CAD

Vendu en lots de : 1

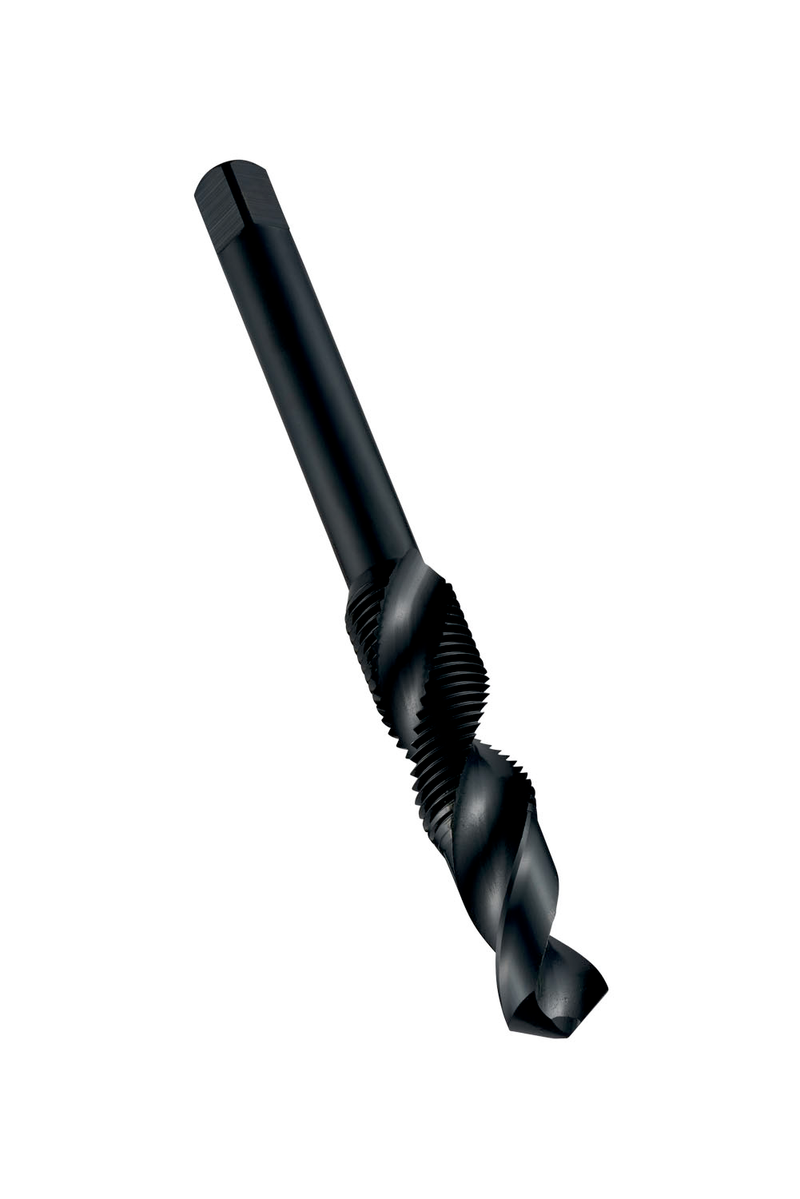

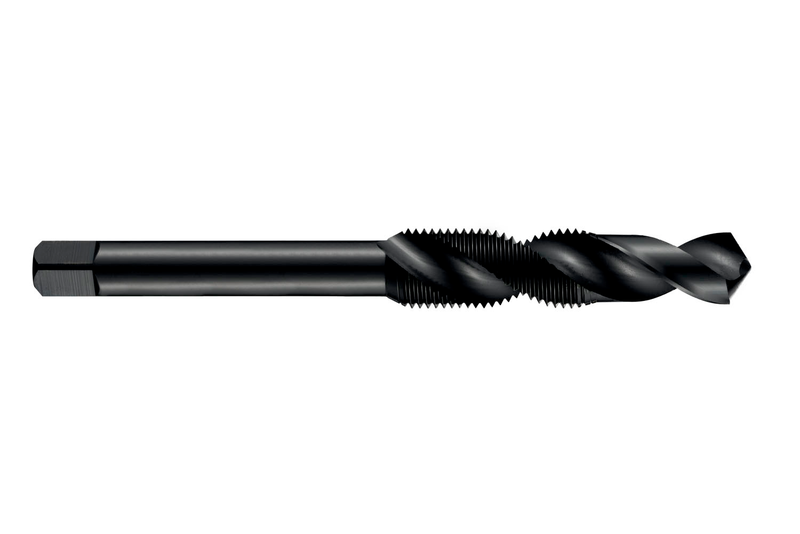

Foret-taraud combiné à hélice à 30°, pour filetage National Unifié Fin UNF 5/16" avec 24 filets par pouce et classe de tolérance moyenne, dimensions selon la norme DORMER-DIN avec queue de 8,0mm et carré d'entraînement de 6,3mm, HSS avec finition de surface revenu vapeur et angle d'hélice de 30° pour le taraudage de trous débouchants de 1,5xD dans l'acier de décolletage

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E6545/16
GradeTrempé à la vapeur
Product Number5978417
Product FamilyE654

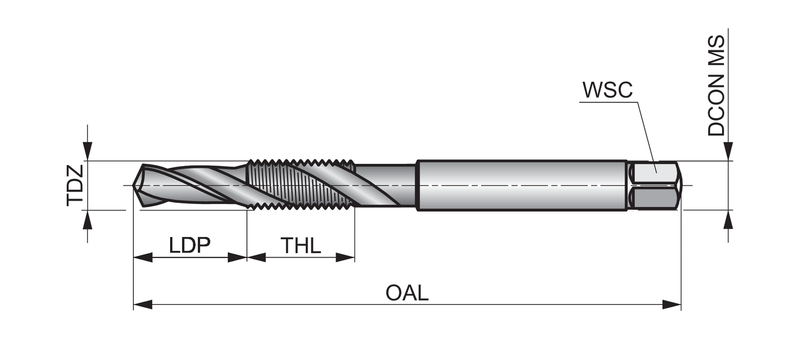

Dimensions
Overall Length — in (OAL)3.7008"
Overall Length — mm (OAL)94.0 mm
Length × Diameter Ratio1.5
Connection Dia. — in (DCON)0.315"
Connection Dia. — mm (DCON)8.0 mm
Number of Flutes (NOF)2
Helix Angle (FHA)30.0°
Threading
Thread Diameter Size (TDZ)16 mai
Thread Diameter — in (TD)0.2717"
Thread Diameter — mm (TD)6.9 mm
Thread Form (THFT)UNF - Pas fin unifié
Threads per Inch (TPI)24.0
Tool Information
ShankQueue cylindrique à carré d'entraînement
Direction of ToolD'accord
StandardNorme de travail
Reference Numbers
EDP Number339022
EAN7320760339022
File Type Download
E6545/16 — Line Drawing PDF Download
