E002TINM4
E002TINM4
E002TINM4

E002TINM4

UGC DOR6196695
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$29.01 CAD - $29.01 CAD
$29.01 CAD
$29.01 CAD - $29.01 CAD
$29.01 CAD

Vendu en lots de : 1

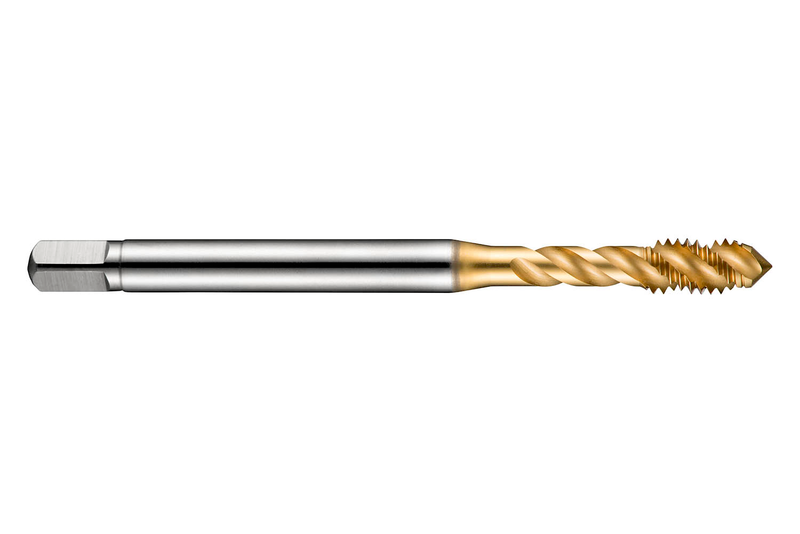

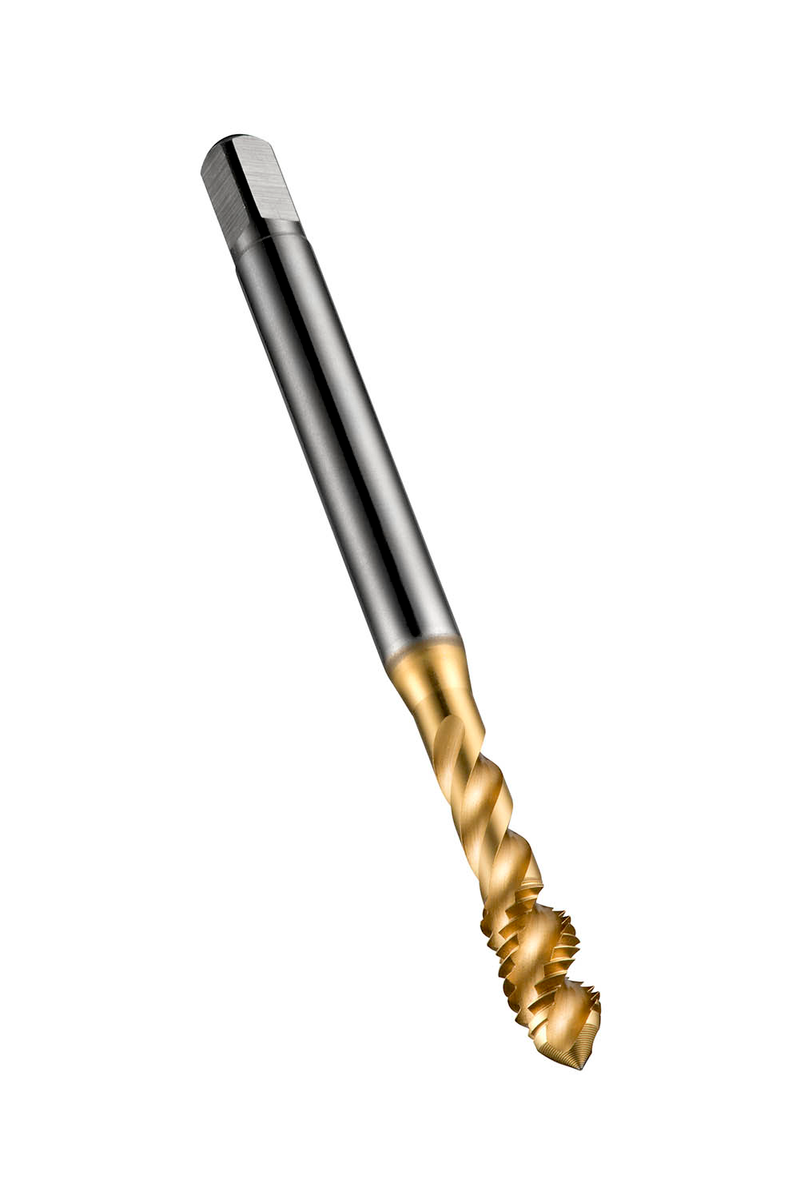

Taraud à gorge hélicoïdale, forme de chanfrein C avec entrée à 2-3 filets, pour filetage ISO-Métric M4 avec un pas de 0,70 mm et une classe de tolérance 6H, dimensions selon la norme ISO 529 avec une queue de 4,0 mm et un carré d'entraînement de 3,15 mm, en HSS-E métallurgie des poudres avec revêtement TiN et un angle d'hélice de 45° pour le taraudage de trous borgnes jusqu'à 2,5xD dans les aciers de décolletage, les aciers au carbone non alliés et alliés, les aciers inoxydables ferritiques, martensitiques et austénitiques et l'aluminium coulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E002TINM4
GradeTiN
Product Number6196695
Product FamilyE002TIN
Dimensions
Overall Length — in (OAL)2.0866"
Overall Length — mm (OAL)53.0 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)0.748"
Usable Length — mm (LU)19.0 mm
Connection Dia. — in (DCON)0.1575"
Connection Dia. — mm (DCON)4.0 mm
Number of Flutes (NOF)3
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)4
Thread Form (THFT)M - Pas gros métrique
Thread Pitch — mm (TP)0.7 mm
Thread Pitch — in (TP)0.0276"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardISO 529
Reference Numbers
EDP Number46196695
EAN7320760662038
File Type Download
E002TINM4 — Line Drawing PDF Download
