UGC DOR6196696
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$32.23 CAD - $32.23 CAD
$32.23 CAD
$32.23 CAD - $32.23 CAD
$32.23 CAD

Vendu en lots de : 1

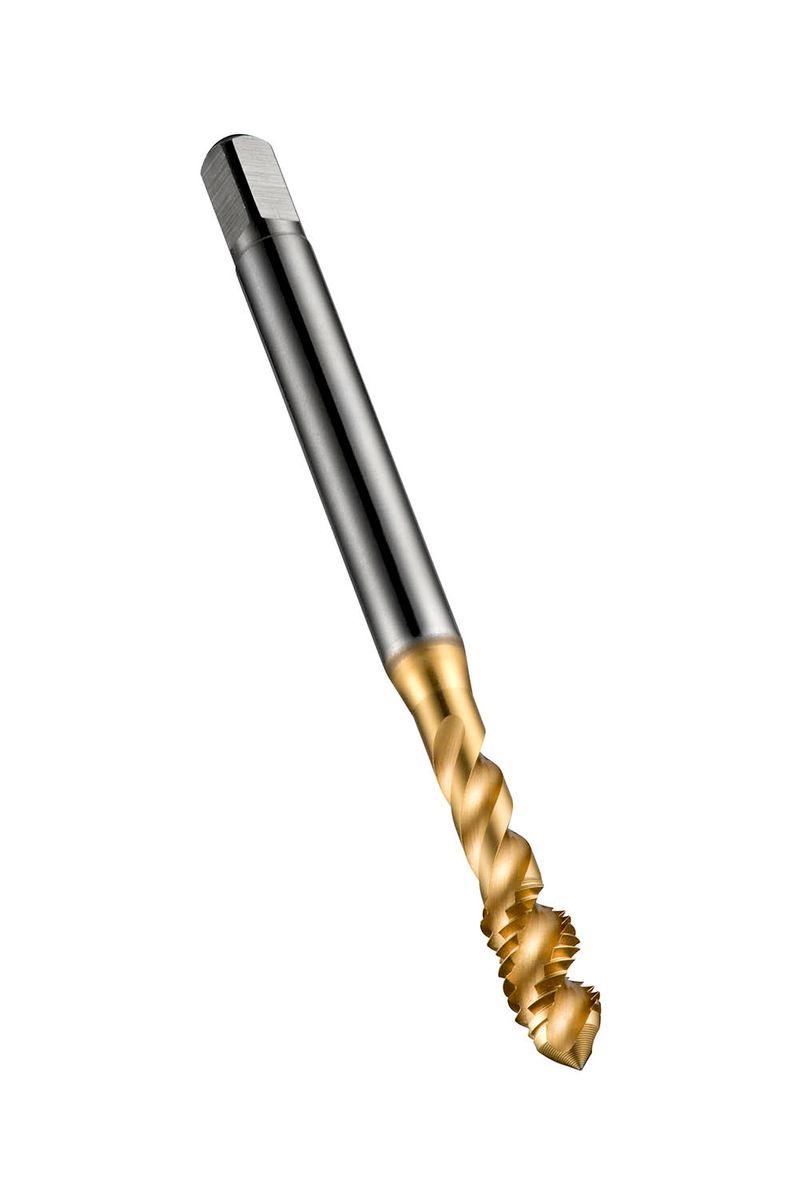

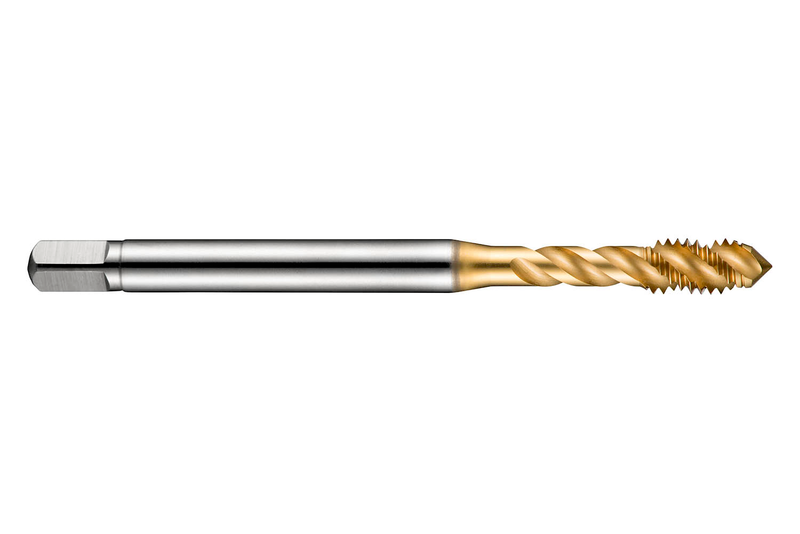

Taraud à gorge hélicoïdale, forme de chanfrein C avec entrée de 2-3 filets, pour filetage métrique ISO M5 avec pas de 0,80 mm et classe de tolérance 6H, dimensions selon la norme ISO 529 avec queue de 5,0 mm et carré d'entraînement de 4,0 mm, en HSS-E (acier rapide fritté) avec revêtement TiN et angle d'hélice de 45° pour filetage de trous borgnes jusqu'à 2,5xD dans les aciers de décolletage, les aciers au carbone non alliés et alliés, les aciers inoxydables ferritiques, martensitiques et austénitiques et l'aluminium moulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E002TINM5
GradeTiN
Product Number6196696
Product FamilyE002TIN
Dimensions
Overall Length — in (OAL)2.2835"
Overall Length — mm (OAL)58.0 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)0.8661"
Usable Length — mm (LU)22.0 mm
Connection Dia. — in (DCON)0.1969"
Connection Dia. — mm (DCON)5.0 mm
Number of Flutes (NOF)3
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)5
Thread Form (THFT)M - Pas gros métrique
Thread Pitch — mm (TP)0.8 mm
Thread Pitch — in (TP)0.0315"
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardISO 529
Reference Numbers
EDP Number46196696
EAN7320760662045
File Type Download
E002TINM5 — Line Drawing PDF Download
