EX00TINM20
EX00TINM20
EX00TINM20

EX00TINM20

UGC DOR6196738
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$190.84 CAD - $190.84 CAD
$190.84 CAD
$190.84 CAD - $190.84 CAD
$190.84 CAD

Vendu en lots de : 1

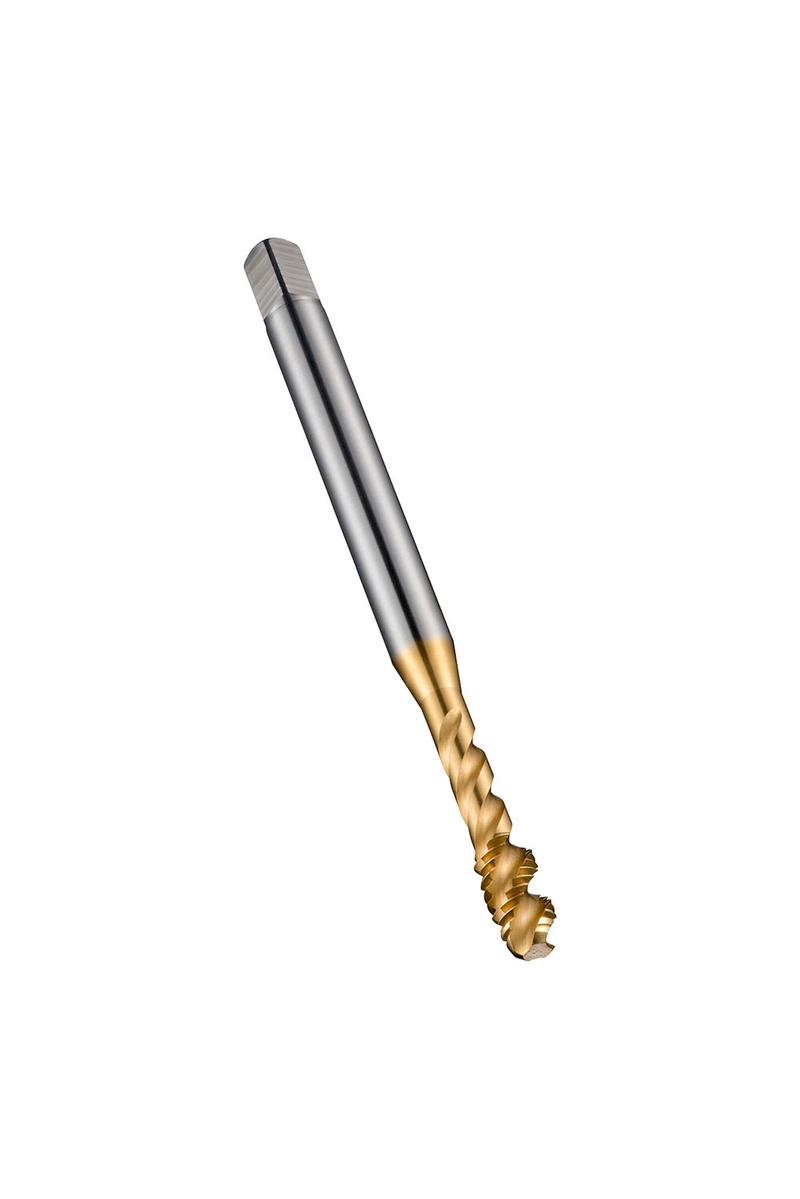

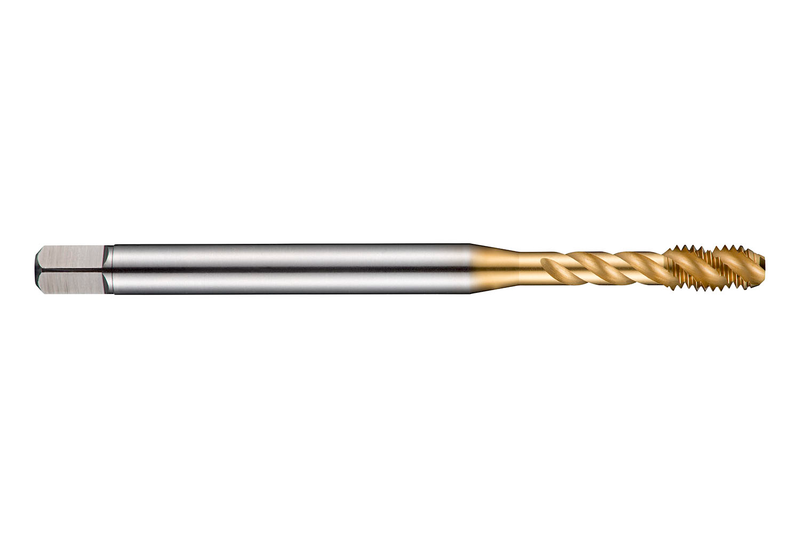

Taraud à gorge hélicoïdale, forme de chanfrein C avec une entrée de 2-3xP, pour filet ISO-métrique M20 avec un pas de 2,50 mm et une tolérance 6H, dimensions selon la norme DIN 376 avec une queue de 16,0 mm et un carré d'entraînement de 12,0 mm, en HSS-E métallurgie des poudres avec revêtement TiN et un angle d'hélice de 45° pour le taraudage de trous borgnes jusqu'à 2,5xD dans l'acier et l'acier moulé, l'acier inoxydable ferritique, martensitique et austénitique et l'aluminium moulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX00TINM20
GradeTiN
Product Number6196738
Product FamilyEX00TIN
Dimensions
Overall Length — in (OAL)5.5118"
Overall Length — mm (OAL)140.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.6299"
Connection Dia. — mm (DCON)16.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)20
Thread Form (THFT)M - Pas gros métrique
Thread Pitch — mm (TP)2.5 mm
Thread Pitch — in (TP)0.0984"
Tool Information
ShankTige cylindrique avec carré
Direction of ToolD'accord
StandardDIN 376
Reference Numbers
EDP Number46196738
EAN7320760662465
File Type Download
EX00TINM20 — Line Drawing PDF Download
