UGC DOR6196739
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$272.19 CAD - $272.19 CAD
$272.19 CAD
$272.19 CAD - $272.19 CAD
$272.19 CAD

Vendu en lots de : 1

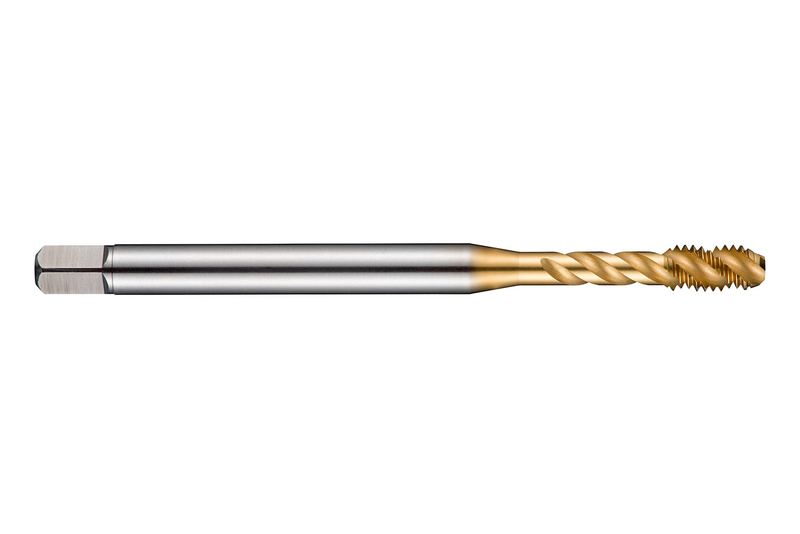

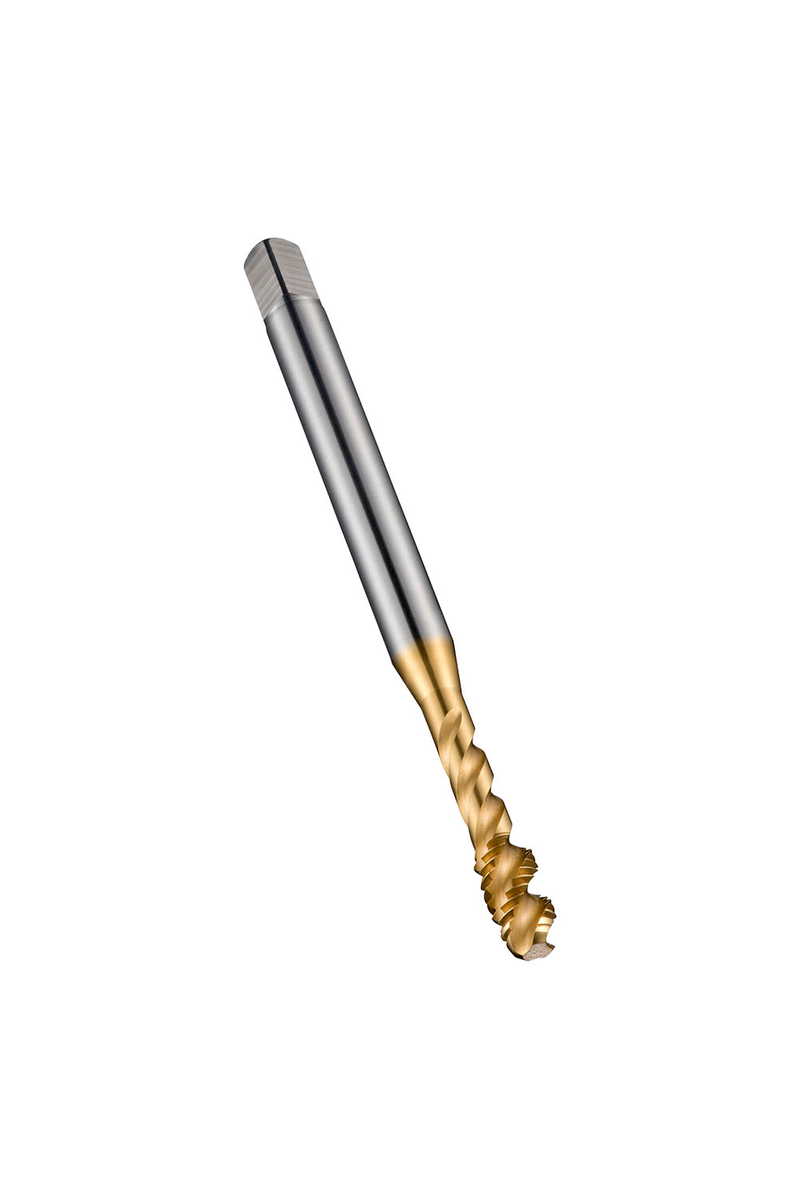

Taraud machine à coupe spirale, forme C avec goujure d'entrée de 2-3 filets, pour filetage ISO-métrique M22 avec un pas de 2,50 mm et une classe de tolérance 6H, dimensions selon la norme DIN 376 avec une queue de 18,0 mm et un carré d'entraînement de 14,5 mm, en HSS-E (acier rapide fritté) avec revêtement TiN et un angle d'hélice de 45° pour le taraudage de trous borgnes jusqu'à 2.5xD dans l'acier et l'acier moulé, les aciers inoxydables ferritiques, martensitiques et austénitiques et l'aluminium moulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX00TINM22
GradeTiN
Product Number6196739
Product FamilyEX00TIN
Dimensions
Overall Length — in (OAL)5.5118"
Overall Length — mm (OAL)140.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.7087"
Connection Dia. — mm (DCON)18.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)22
Thread Form (THFT)M - Pas gros métrique
Thread Pitch — mm (TP)2.5 mm
Thread Pitch — in (TP)0.0984"
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN 376
Reference Numbers
EDP Number46196739
EAN7320760662472
File Type Download
EX00TINM22 — Line Drawing PDF Download
