EX10TINM20X1.5
EX10TINM20X1.5
EX10TINM20X1.5

EX10TINM20X1.5

UGC DOR6196752
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$201.80 CAD - $201.80 CAD
$201.80 CAD
$201.80 CAD - $201.80 CAD
$201.80 CAD

Vendu en lots de : 1

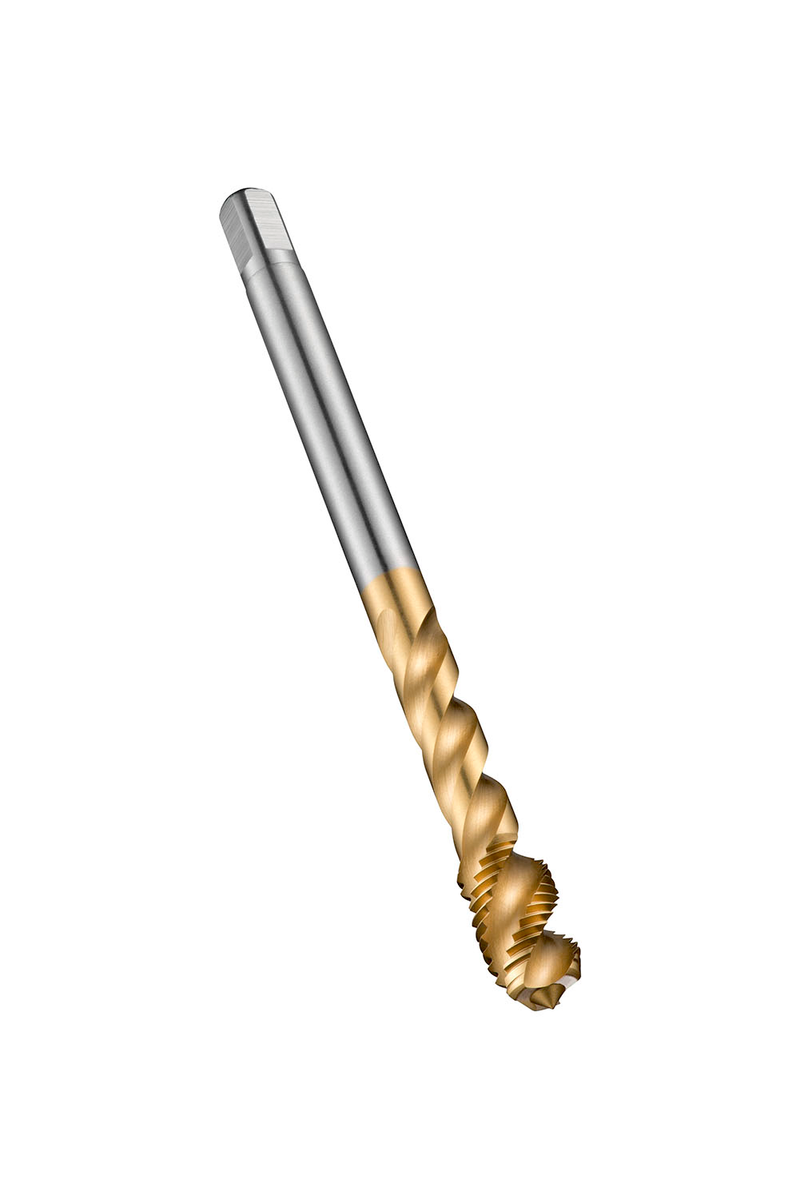

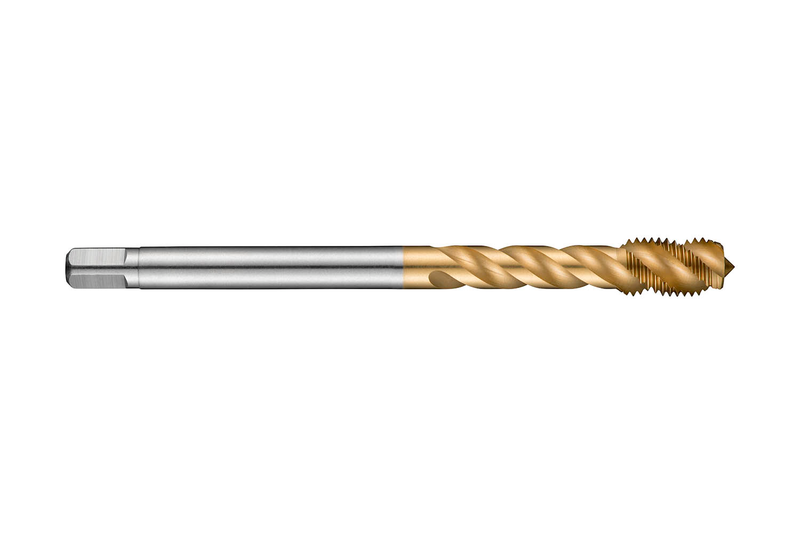

Taraud à coupe à gauche avec entrée forme C avec 2 à 3 filets pour filetage métrique fin ISO M20 avec un pas de 1,50 mm et une tolérance 6H, dimensions selon la norme DIN 374 avec queue de 16,0 mm et carré d'entraînement de 12,0 mm, en HSS-E PM avec revêtement TiN et un angle d'hélice de 45° pour un taraudage dans des trous borgnes jusqu'à 2,5xD dans les aciers à usinabilité améliorée, les aciers au carbone et alliés, les aciers inoxydables ferritiques, martensitiques et austénitiques et les aluminiums de fonderie

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)EX10TINM20X1,5
GradeTiN
Product Number6196752
Product FamilyEX10TIN

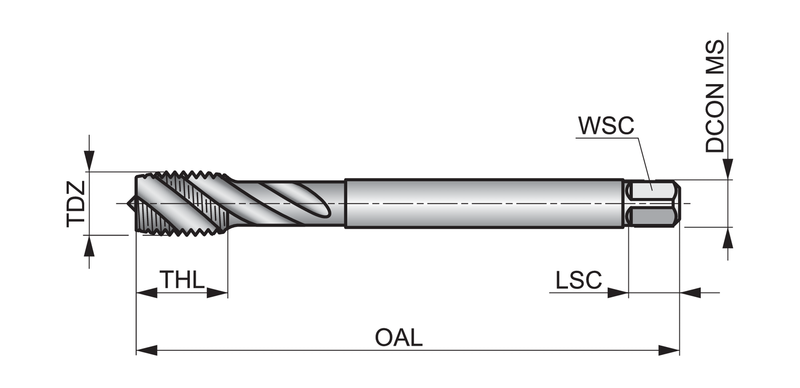

Dimensions
Overall Length — in (OAL)4.9213"
Overall Length — mm (OAL)125.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.6299"
Connection Dia. — mm (DCON)16.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)45.0°
Threading
Thread Diameter Size (TDZ)20
Thread Form (THFT)MF - Pas métrique fin
Thread Pitch — mm (TP)1.5 mm
Thread Pitch — in (TP)0.0591"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 374
Reference Numbers
EDP Number46196752
EAN7320760662601
File Type Download
EX10TINM20X1.5 — Line Drawing PDF Download
