UGC DOR6305741
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$69.36 CAD - $69.36 CAD
$69.36 CAD
$69.36 CAD - $69.36 CAD
$69.36 CAD

Vendu en lots de : 1

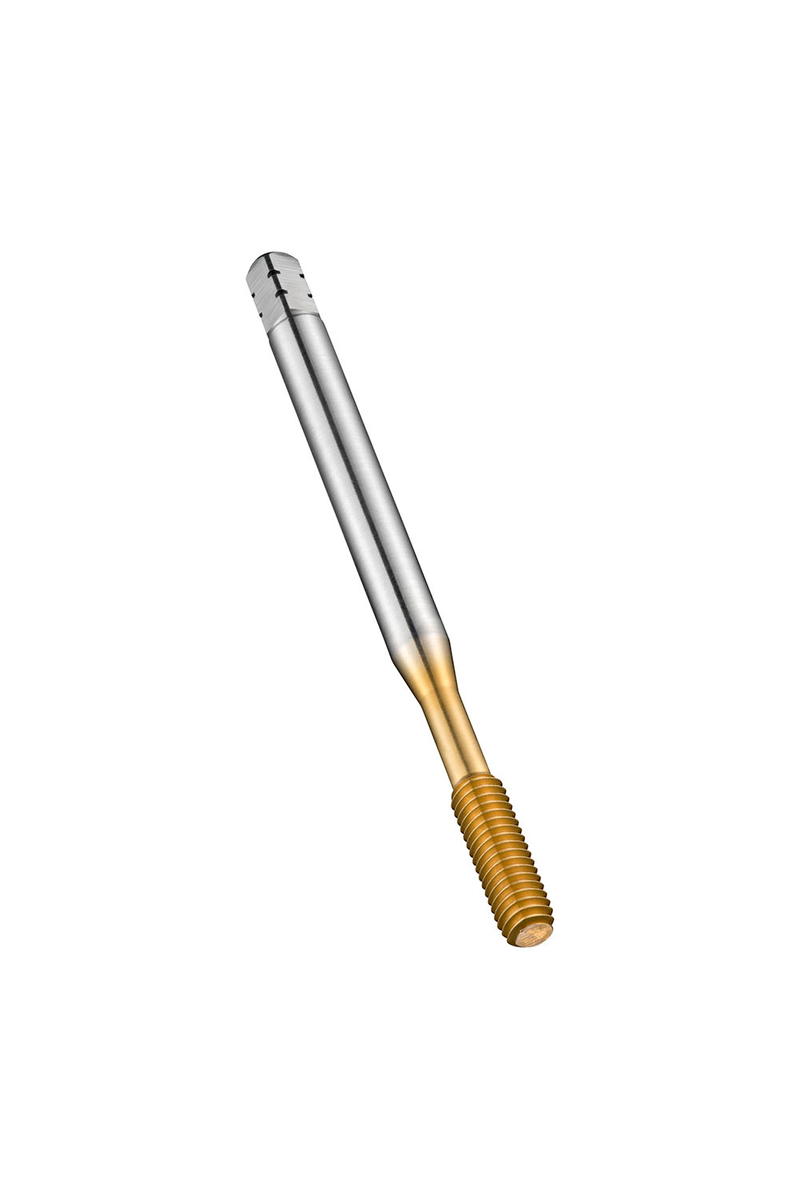

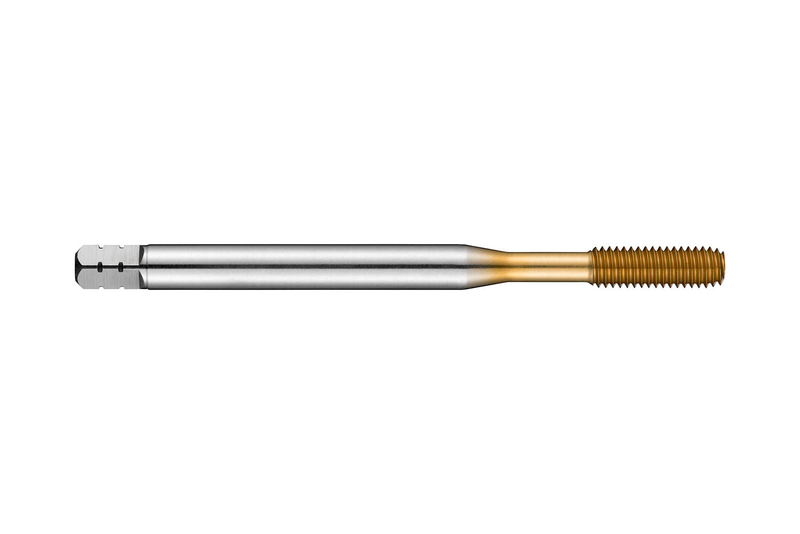

Taraud à refouler avec une forme de chanfrein E et une entrée de 1,5-2xP, pour filetage métrique ISO M3 avec un pas de 0,50 mm et une classe de tolérance 6HX, dimensions conformes à la norme DIN 2174 avec une queue de 3,5 mm et un carré d'entraînement de 2,7 mm, en HSS-E au cobalt avec revêtement TiN pour le taraudage de trous borgnes jusqu'à 3xD dans les aciers de décolletage, les aciers au carbone non alliés et alliés, les aciers inoxydables ferritiques, martensitiques et austénitiques, et l'aluminium forgé ou coulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E293M3
GradeTiN
Product Number6305741
Product FamilyE293

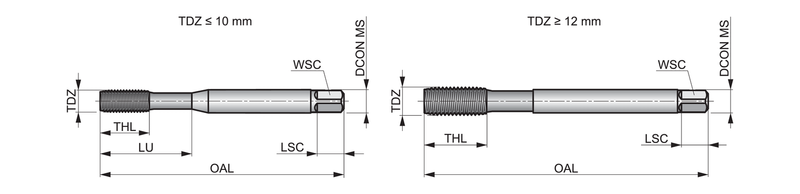

Dimensions
Overall Length — in (OAL)2.2047"
Overall Length — mm (OAL)56.0 mm
Length × Diameter Ratio3
Usable Length — in (LU)0.7087"
Usable Length — mm (LU)18.0 mm
Connection Dia. — in (DCON)0.1378"
Connection Dia. — mm (DCON)3.5 mm
Number of Flutes (NOF)4
Threading
Thread Diameter Size (TDZ)3
Thread Form (THFT)M - Filetage métrique à pas gros
Thread Pitch — mm (TP)0.5 mm
Thread Pitch — in (TP)0.0197"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 2174
Reference Numbers
EDP Number46305741
EAN7320760663738
File Type Download
E293M3 — Line Drawing PDF Download
