E293M4
E293M4
E293M4

E293M4

UGC DOR6305742
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$70.91 CAD - $70.91 CAD
$70.91 CAD
$70.91 CAD - $70.91 CAD
$70.91 CAD

Vendu en lots de : 1

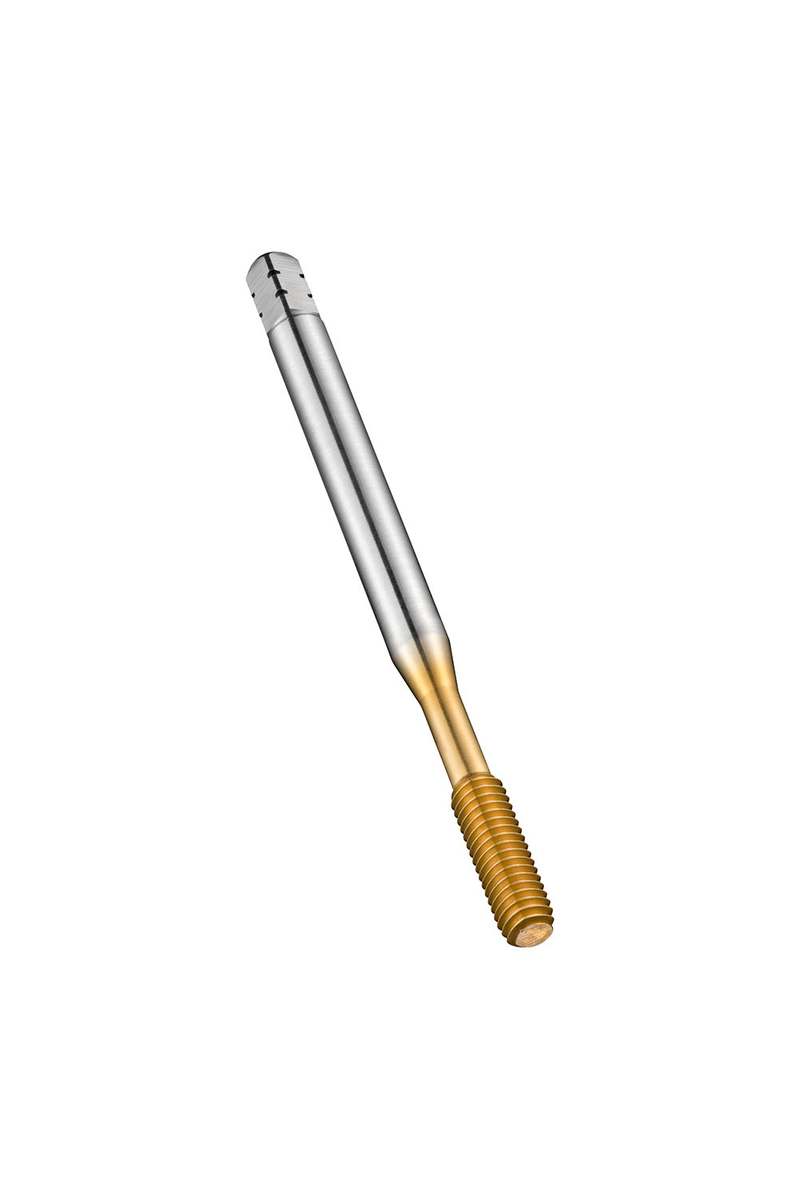

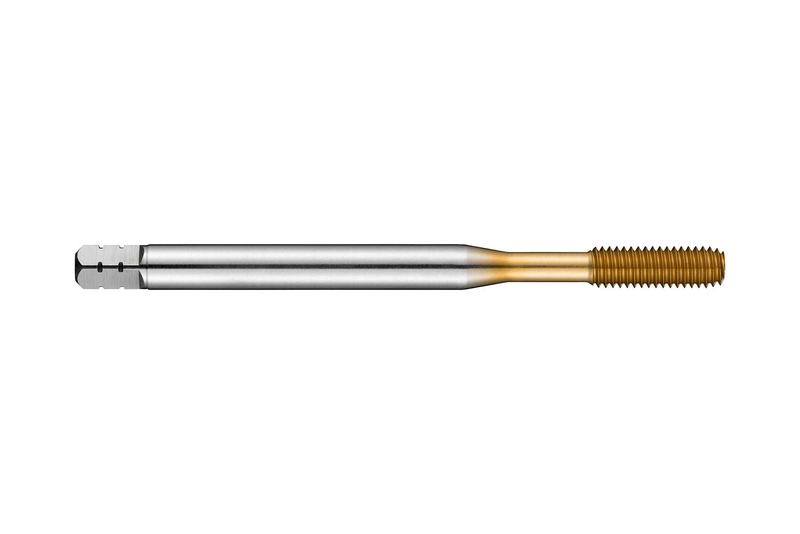

Taraud à refouler avec entrée de forme E avec une amorce de 1,5-2xP, pour filetage ISO-Métrique M4 avec un pas de 0,70 mm et une classe de tolérance 6HX, dimensions selon la norme DIN 2174 avec une queue de 4,5mm et un carré d'entraînement de 3,4mm, en HSS-E avec revêtement TiN pour le taraudage de trous borgnes jusqu'à 3xD dans les aciers à usinabilité améliorée, les aciers au carbone non alliés et alliés, les aciers inoxydables ferritiques, martensitiques et austénitiques et l'aluminium forgé ou moulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E293M4
GradeTiN
Product Number6305742
Product FamilyE293

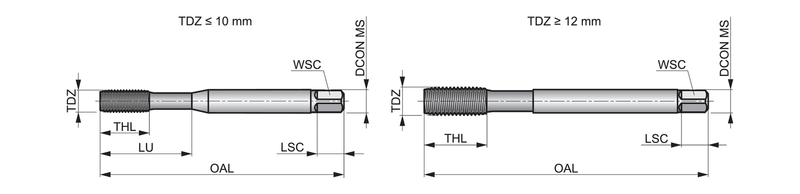

Dimensions
Overall Length — in (OAL)2.4803"
Overall Length — mm (OAL)63.0 mm
Length × Diameter Ratio3
Usable Length — in (LU)0.8268"
Usable Length — mm (LU)21.0 mm
Connection Dia. — in (DCON)0.1772"
Connection Dia. — mm (DCON)4.5 mm
Number of Flutes (NOF)5
Threading
Thread Diameter Size (TDZ)4
Thread Form (THFT)M - Pas métrique gros
Thread Pitch — mm (TP)0.7 mm
Thread Pitch — in (TP)0.0276"
Tool Information
ShankTige cylindrique à carré
Direction of ToolD'accord
StandardDIN 2174
Reference Numbers
EDP Number46305742
EAN7320760663745
File Type Download
E293M4 — Line Drawing PDF Download
