E293M10
E293M10
E293M10

E293M10

UGC DOR6305746
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$104.29 CAD - $104.29 CAD
$104.29 CAD
$104.29 CAD - $104.29 CAD
$104.29 CAD

Vendu en lots de : 1

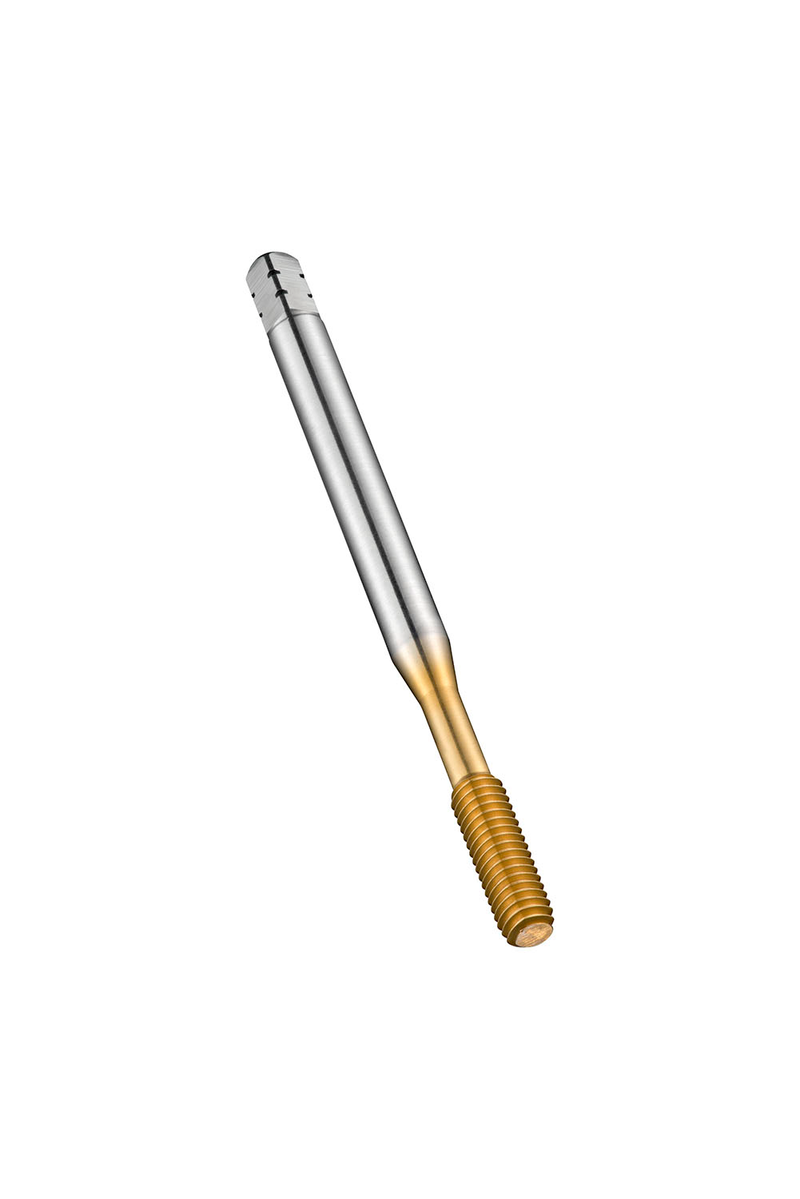

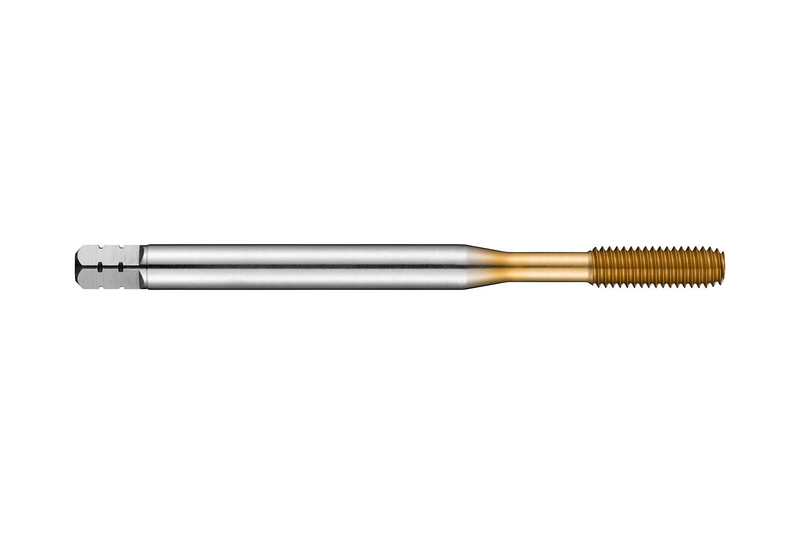

Taraud à refouler à entrée courte (forme E) avec une entrée de 1,5 à 2xP, pour filetage métrique ISO M10 au pas de 1,50 mm et de tolérance 6HX, dimensions selon la norme DIN 2174 avec queue de 10,0 mm et carré d'entraînement de 8,0 mm, en HSS-E cobalt avec revêtement TiN pour le taraudage de trous borgnes jusqu'à 3xD dans les aciers de décolletage, les aciers au carbone non alliés et alliés, les aciers inoxydables ferritiques, martensitiques et austénitiques et l'aluminium corroyé ou moulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E293M10
GradeTiN
Product Number6305746
Product FamilyE293

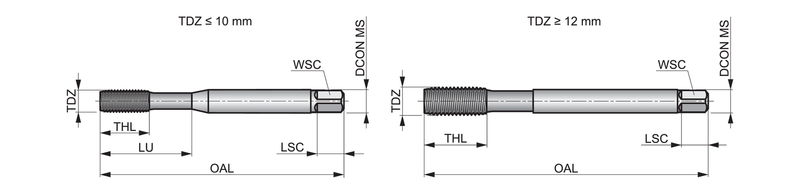

Dimensions
Overall Length — in (OAL)3.937"
Overall Length — mm (OAL)100.0 mm
Length × Diameter Ratio3
Usable Length — in (LU)1.5354"
Usable Length — mm (LU)39.0 mm
Connection Dia. — in (DCON)0.3937"
Connection Dia. — mm (DCON)10.0 mm
Number of Flutes (NOF)5
Threading
Thread Diameter Size (TDZ)10
Thread Form (THFT)M - Pas métrique gros
Thread Pitch — mm (TP)1.5 mm
Thread Pitch — in (TP)0.0591"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 2174
Reference Numbers
EDP Number46305746
EAN7320760663783
File Type Download
E293M10 — Line Drawing PDF Download
