UGC DOR6305748
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$70.91 CAD - $70.91 CAD
$70.91 CAD
$70.91 CAD - $70.91 CAD
$70.91 CAD

Vendu en lots de : 1

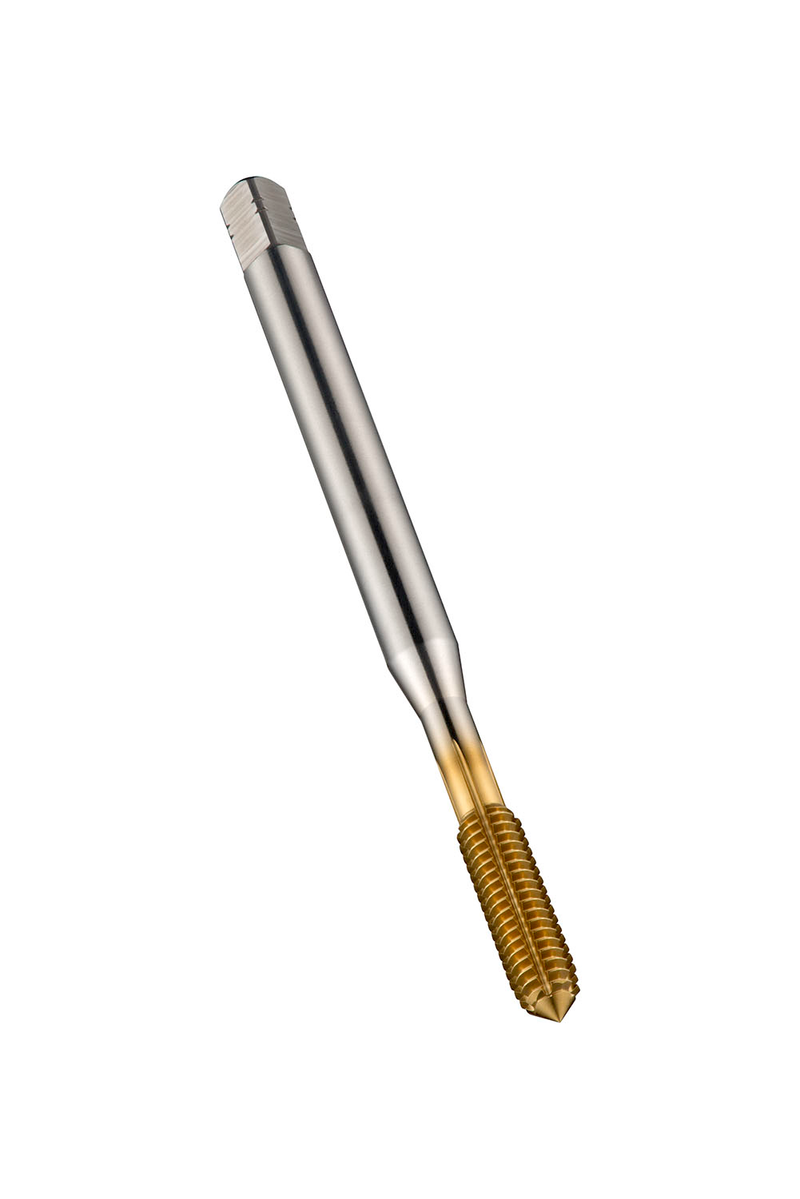

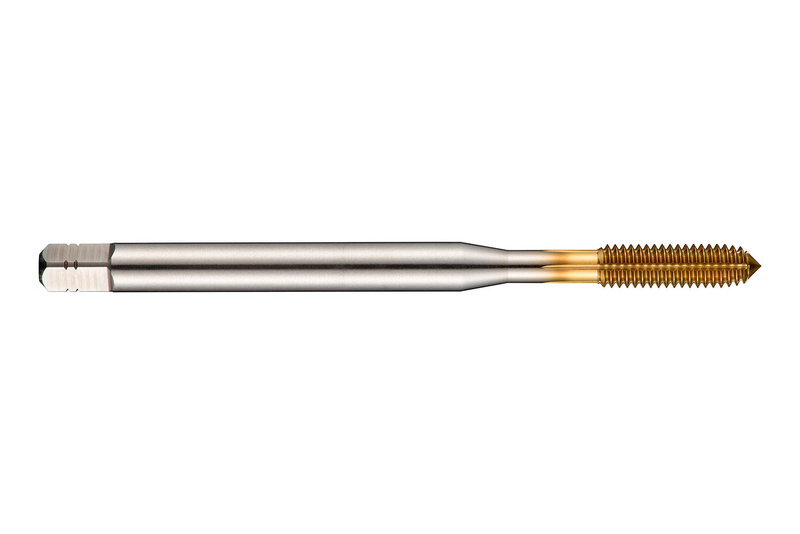

Taraud à refouler avec gorges de lubrification, forme de chanfrein C avec entrée courte 2-3xP, pour filetage ISO-métrique M4 avec un pas de 0,70 mm et une classe de tolérance 6HX, dimensions conformes à la norme DIN 2174 avec queue de 4,5 mm et carré d'entraînement de 3,4 mm, HSS-E au cobalt avec revêtement TiN pour le taraudage de trous débouchants ou borgnes jusqu'à 3,5xD dans l'acier et l'acier moulé, l'acier inoxydable et l'aluminium corroyé ou moulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E294M4
GradeTiN
Product Number6305748
Product FamilyE294

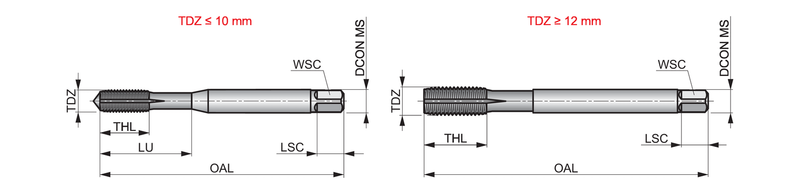

Dimensions
Overall Length — in (OAL)2.4803"
Overall Length — mm (OAL)63.0 mm
Length × Diameter Ratio3.5
Usable Length — in (LU)0.8268"
Usable Length — mm (LU)21.0 mm
Connection Dia. — in (DCON)0.1772"
Connection Dia. — mm (DCON)4.5 mm
Number of Flutes (NOF)5
Threading
Thread Diameter Size (TDZ)4
Thread Form (THFT)M - Pas métrique gros
Thread Pitch — mm (TP)0.7 mm
Thread Pitch — in (TP)0.0276"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 2174
Reference Numbers
EDP Number46305748
EAN7320760663806
File Type Download
E294M4 — Line Drawing PDF Download
