E296M4
E296M4
E296M4

E296M4

UGC DOR6305765
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$77.17 CAD - $77.17 CAD
$77.17 CAD
$77.17 CAD - $77.17 CAD
$77.17 CAD

Vendu en lots de : 1

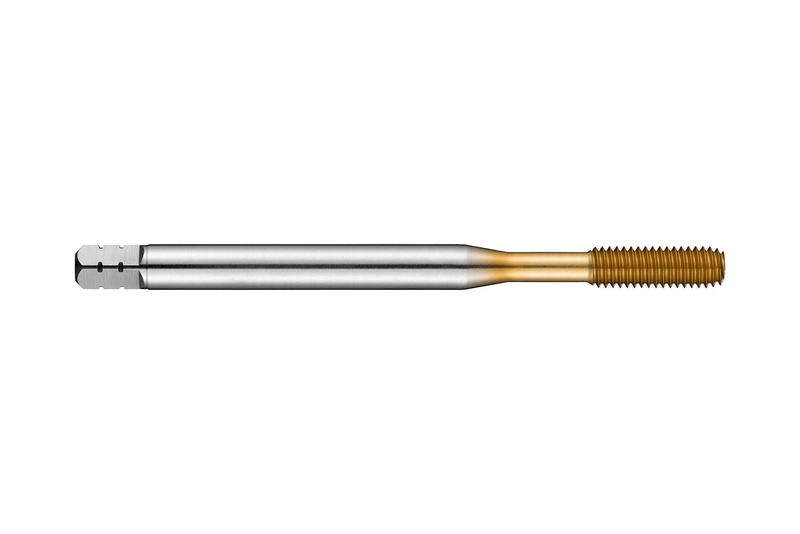

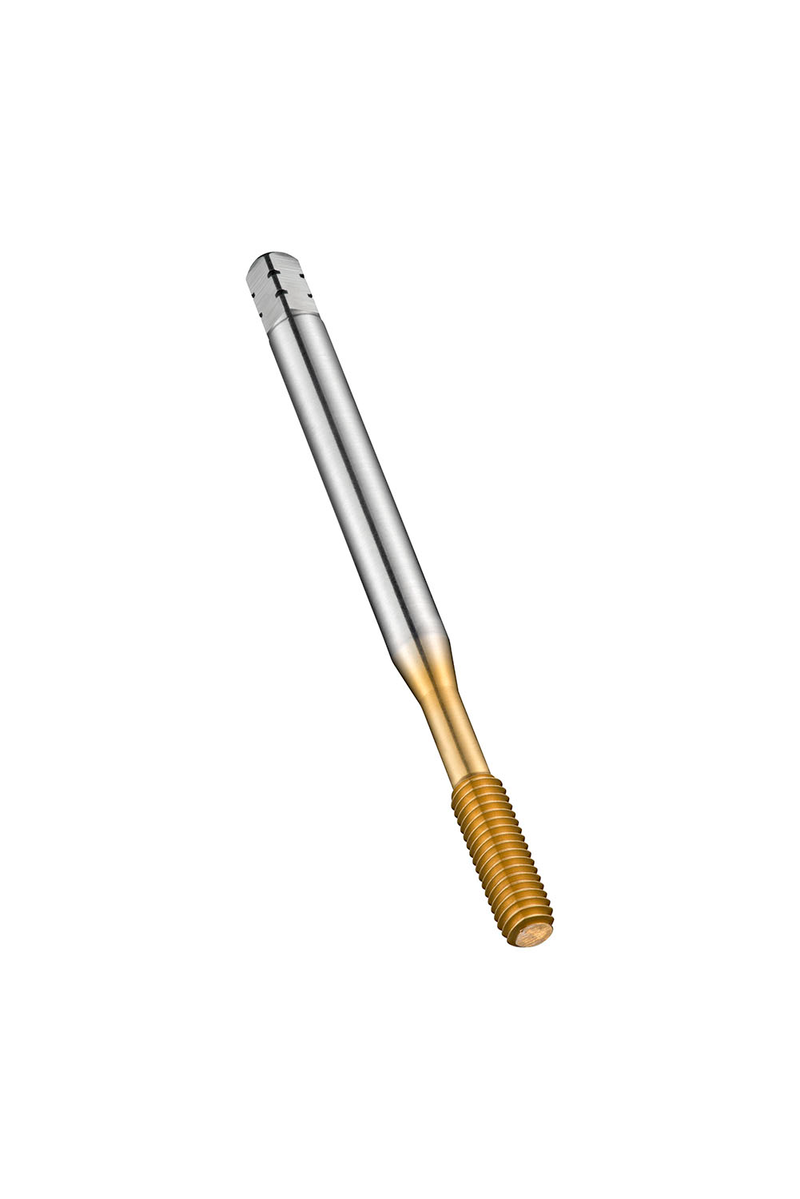

Taraud à refouler forme de chanfrein E avec entrée courte 1,5-2xP, pour filetage ISO-métrique M4 avec un pas de 0,70 mm et une classe de tolérance 6GX, dimensions conformes à la norme DIN 2174 avec queue de 4,5 mm et carré d'entraînement de 3,4 mm, HSS-E à base de cobalt avec revêtement TiN pour le taraudage de trous borgnes 3xD dans les aciers de décolletage, les aciers au carbone non alliés et alliés, les aciers inoxydables ferritiques, martensitiques et austénitiques et l'aluminium corroyé ou moulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E296M4
GradeTiN
Product Number6305765
Product FamilyE296

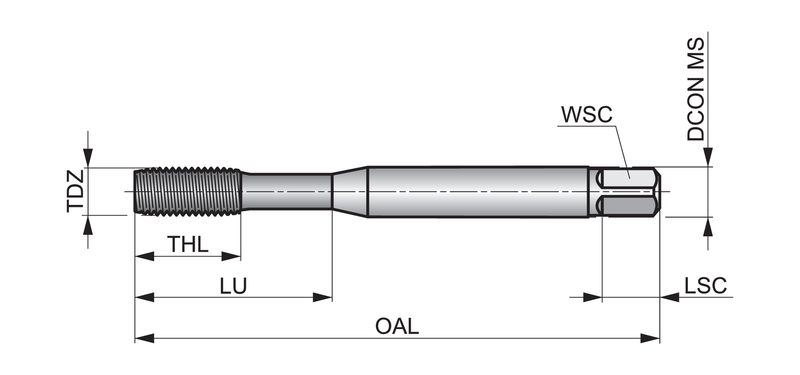

Dimensions
Overall Length — in (OAL)2.4803"
Overall Length — mm (OAL)63.0 mm
Length × Diameter Ratio3
Usable Length — in (LU)0.8268"
Usable Length — mm (LU)21.0 mm
Connection Dia. — in (DCON)0.1772"
Connection Dia. — mm (DCON)4.5 mm
Number of Flutes (NOF)5
Threading
Thread Diameter Size (TDZ)4
Thread Form (THFT)M - Pas gros
Thread Pitch — mm (TP)0.7 mm
Thread Pitch — in (TP)0.0276"
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN 2174
Reference Numbers
EDP Number46305765
EAN7320760663974
File Type Download
E296M4 — Line Drawing PDF Download
