E296M5
E296M5
E296M5

E296M5

UGC DOR6305766
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$82.39 CAD - $82.39 CAD
$82.39 CAD
$82.39 CAD - $82.39 CAD
$82.39 CAD

Vendu en lots de : 1

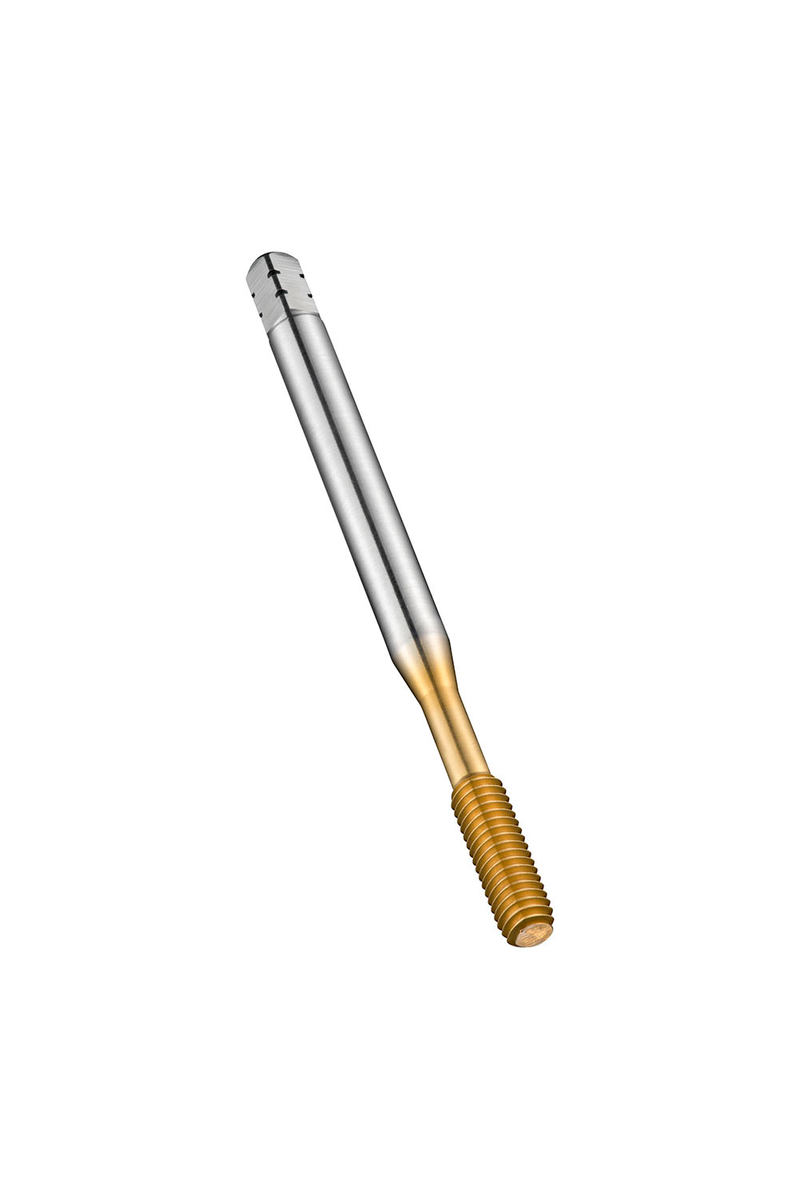

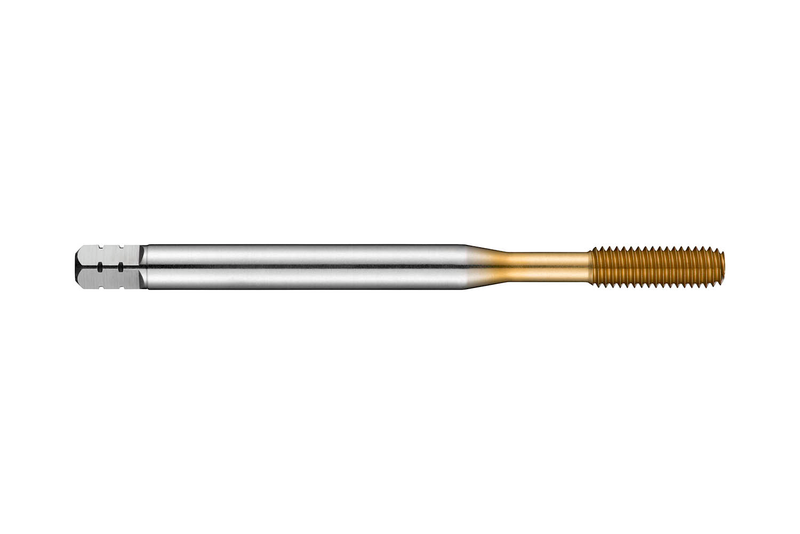

Taraud à refouler forme E avec entrée de 1,5-2xP, pour filet ISO-Métrique M5 avec un pas de 0,80 mm et une tolérance 6GX, dimensions selon la norme DIN 2174 avec queue de 6,0 mm et carré d'entraînement de 4,9 mm, en HSS-E à base de cobalt avec revêtement TiN pour le taraudage de trous borgnes jusqu'à 3xD dans les aciers à usinabilité améliorée, les aciers au carbone non alliés et alliés, les aciers inoxydables ferritiques, martensitiques et austénitiques, ainsi que l'aluminium forgé ou coulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E296M5
GradeTiN
Product Number6305766
Product FamilyE296

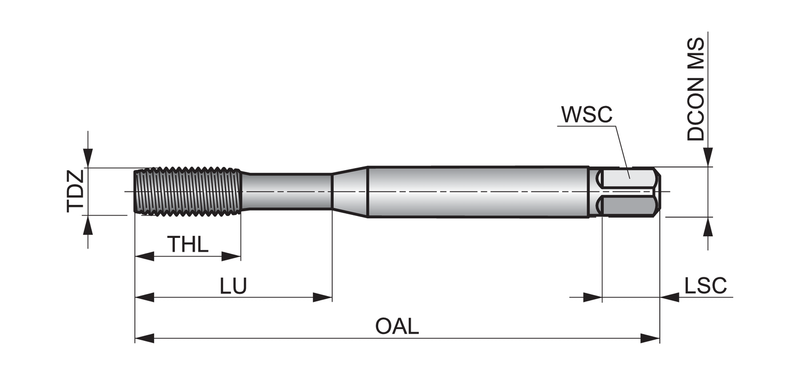

Dimensions
Overall Length — in (OAL)2.7559"
Overall Length — mm (OAL)70.0 mm
Length × Diameter Ratio3
Usable Length — in (LU)0.9843"
Usable Length — mm (LU)25.0 mm
Connection Dia. — in (DCON)0.2362"
Connection Dia. — mm (DCON)6.0 mm
Number of Flutes (NOF)5
Threading
Thread Diameter Size (TDZ)5
Thread Form (THFT)M - Pas métrique gros
Thread Pitch — mm (TP)0.8 mm
Thread Pitch — in (TP)0.0315"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 2174
Reference Numbers
EDP Number46305766
EAN7320760663981
File Type Download
E296M5 — Line Drawing PDF Download
