E296M10
E296M10
E296M10

E296M10

UGC DOR6305769
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$114.71 CAD - $114.71 CAD
$114.71 CAD
$114.71 CAD - $114.71 CAD
$114.71 CAD

Vendu en lots de : 1

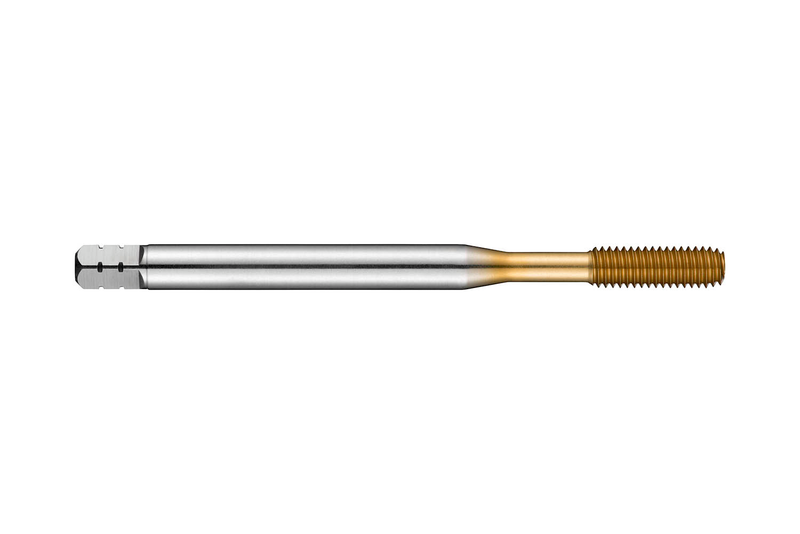

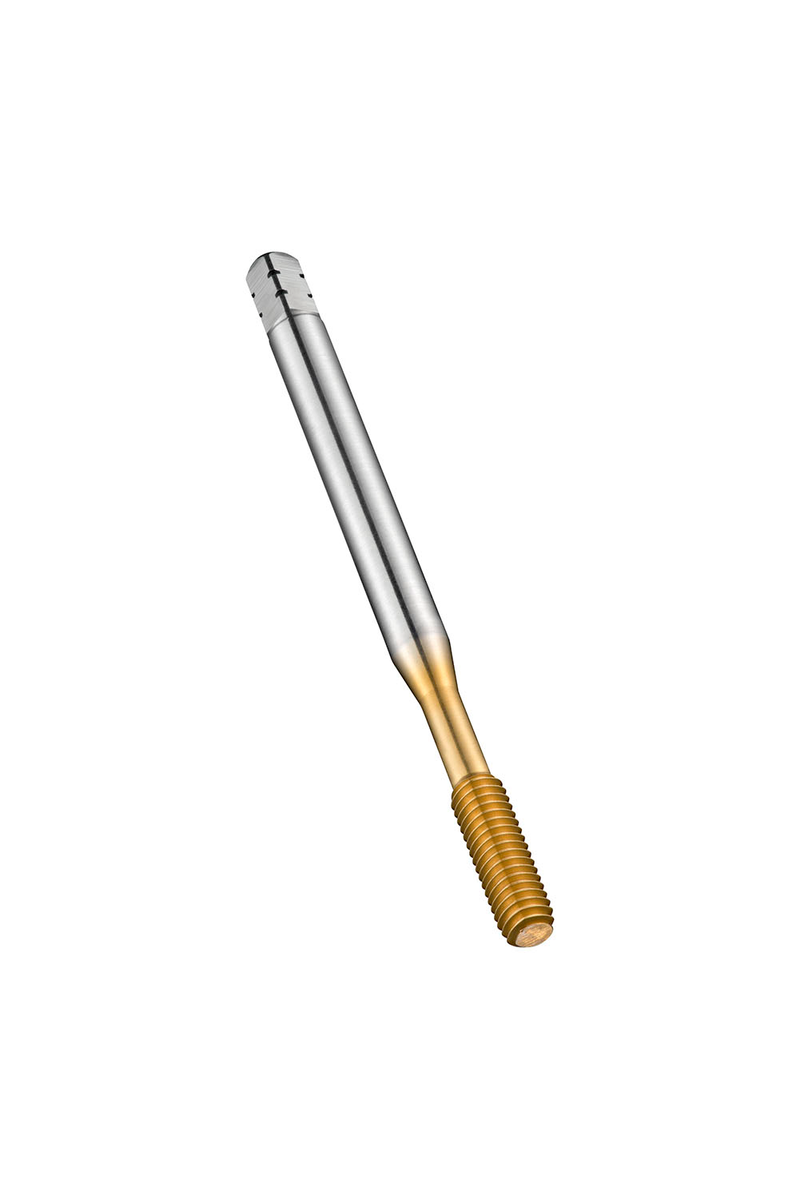

Taraud à refouler avec chanfrein forme E, 1,5-2xP, pour filetage ISO-Métrique M10 au pas de 1,50 mm et tolérance 6GX, dimensions selon norme DIN 2174 avec queue de 10,0 mm et carré d'entraînement de 8,0 mm, HSS-E à base de cobalt avec revêtement TiN pour taraudage de trous borgnes jusqu'à 3xD dans les aciers de décolletage, aciers au carbone et alliés, aciers inoxydables ferritiques, martensitiques et austénitiques, et aluminium forgé ou moulé

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E296M10
GradeTiN
Product Number6305769
Product FamilyE296

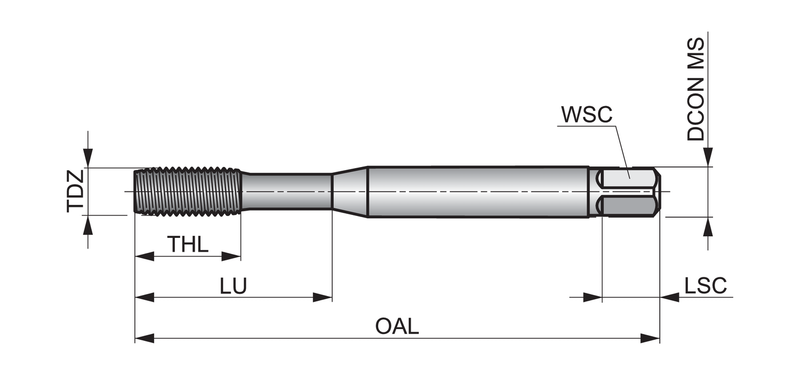

Dimensions
Overall Length — in (OAL)3.937"
Overall Length — mm (OAL)100.0 mm
Length × Diameter Ratio3
Usable Length — in (LU)1.5354"
Usable Length — mm (LU)39.0 mm
Connection Dia. — in (DCON)0.3937"
Connection Dia. — mm (DCON)10.0 mm
Number of Flutes (NOF)5
Threading
Thread Diameter Size (TDZ)10
Thread Form (THFT)M - Pas métrique gros
Thread Pitch — mm (TP)1.5 mm
Thread Pitch — in (TP)0.0591"
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN 2174
Reference Numbers
EDP Number46305769
EAN7320760664018
File Type Download
E296M10 — Line Drawing PDF Download
