E238M16
E238M16
E238M16

E238M16

UGC DOR6305800
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$99.60 CAD - $99.60 CAD
$99.60 CAD
$99.60 CAD - $99.60 CAD
$99.60 CAD

Vendu en lots de : 1

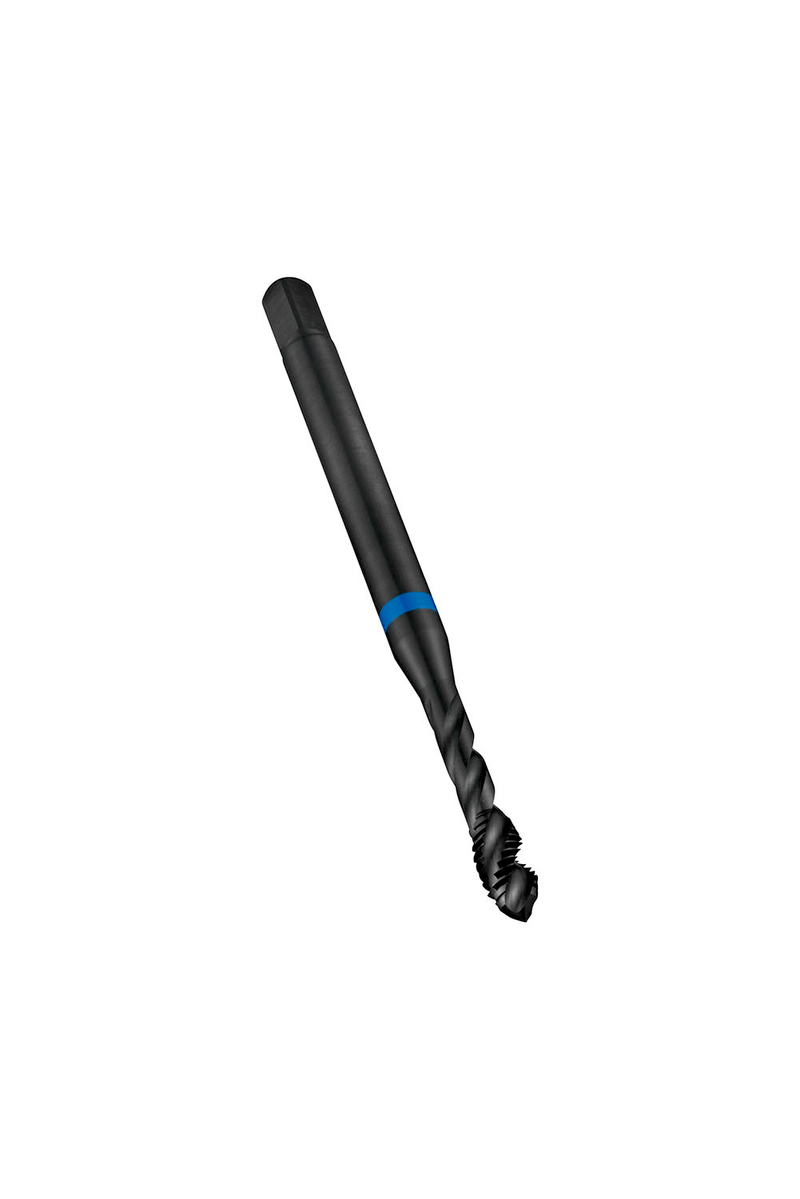

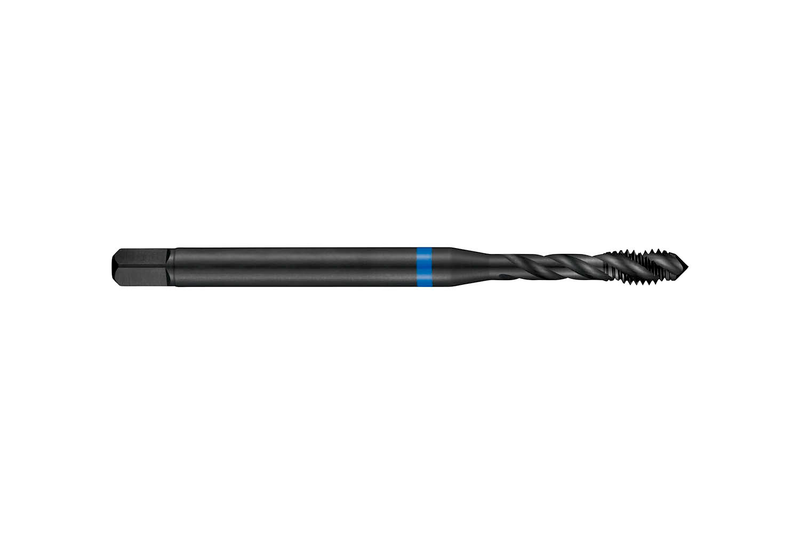

Taraud à gorge hélicoïdale Blue Shark, forme de chanfrein C avec entrée 2-3xP, pour filetage ISO-métrique M16 au pas de 2,00 mm et classe de tolérance 6H, dimensions selon la norme DIN 376 avec queue de 12,0 mm et carré d'entraînement de 9,0 mm, en HSS-E produit par métallurgie des poudres avec finition de surface trempée à la vapeur et angle d'hélice de 40° pour le taraudage de trous borgnes jusqu'à 2,5xD dans l'acier inoxydable

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E238M16
GradeTrempé vapeur
Product Number6305800
Product FamilyE238

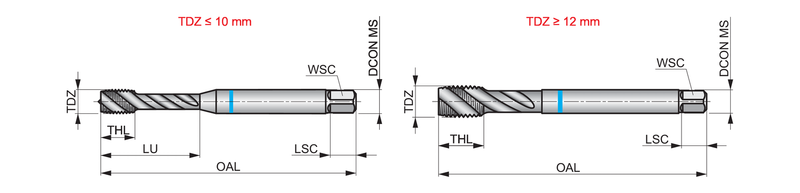

Dimensions
Overall Length — in (OAL)4.3307"
Overall Length — mm (OAL)110.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.4724"
Connection Dia. — mm (DCON)12.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)40.0°
Threading
Thread Diameter Size (TDZ)16
Thread Form (THFT)M - Pas métrique gros
Thread Pitch — mm (TP)2.0 mm
Thread Pitch — in (TP)0.0787"
Tool Information
ShankQueue cylindrique à carré
Direction of ToolD'accord
StandardDIN 376
Reference Numbers
EDP Number46305800
EAN7320760664056
File Type Download
E238M16 — Line Drawing PDF Download
