UGC DOR6305803
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$215.36 CAD - $215.36 CAD
$215.36 CAD
$215.36 CAD - $215.36 CAD
$215.36 CAD

Vendu en lots de : 1

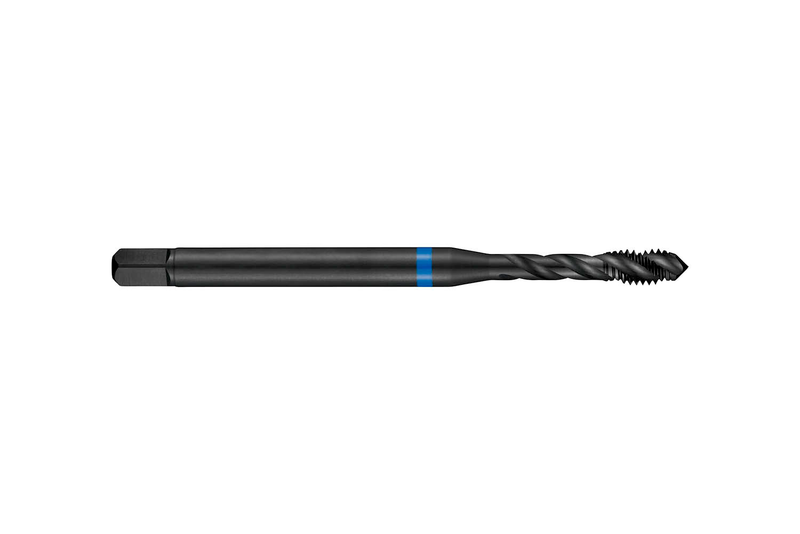

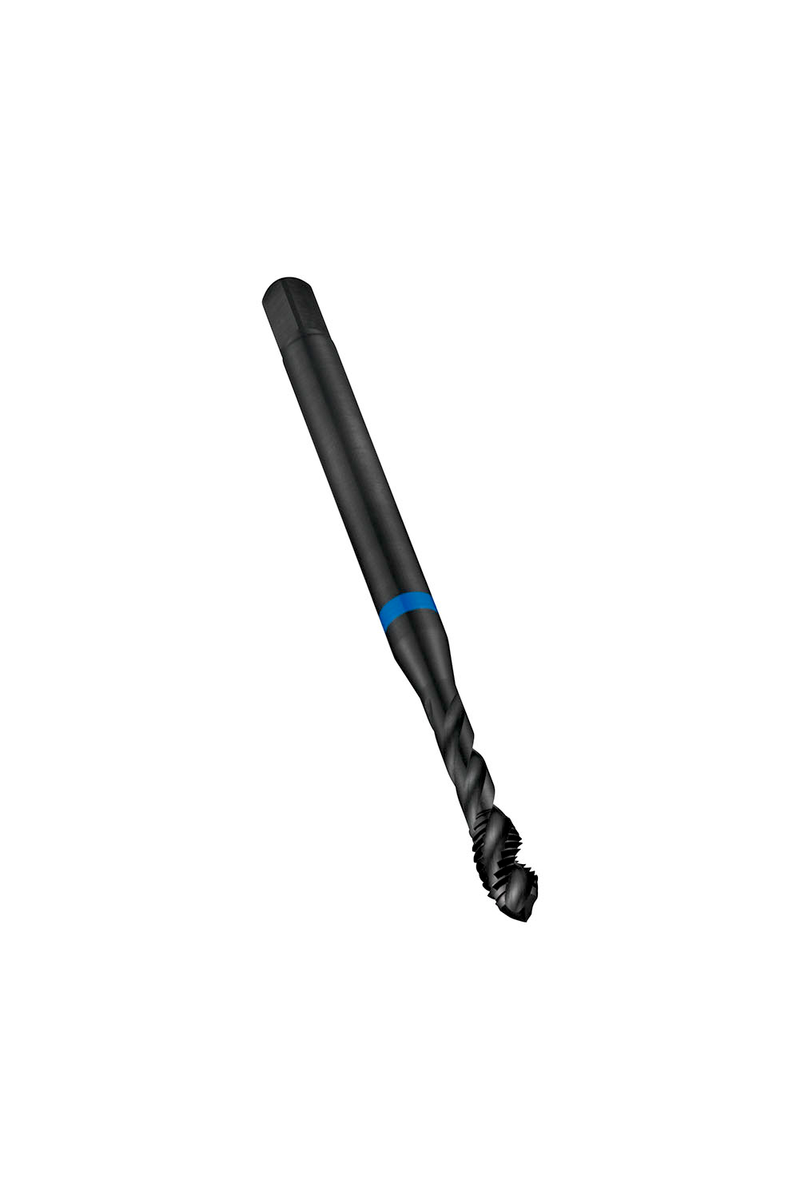

Taraud machine Blue Shark à goujures hélicoïdales, forme de chanfrein C avec une entrée de 2-3 filets, pour filetage ISO-Métrique M22 au pas de 2,50 mm et tolérance 6H, dimensions selon la norme DIN 376 avec queue de 18,0 mm et carré d'entraînement de 14,5 mm, en HSS-E fritté avec finition de surface revenu vapeur et un angle d'hélice de 40° pour taraudage de trous borgnes jusqu'à 2,5xD dans l'acier inoxydable

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E238M22
GradeTrempé à la vapeur
Product Number6305803
Product FamilyE238

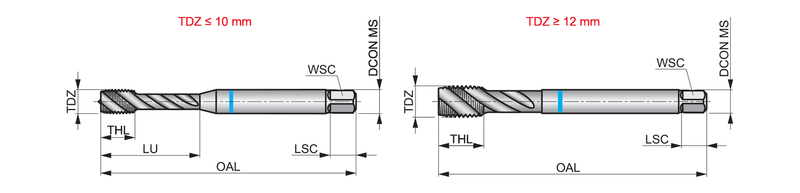

Dimensions
Overall Length — in (OAL)5.5118"
Overall Length — mm (OAL)140.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.7087"
Connection Dia. — mm (DCON)18.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)40.0°
Threading
Thread Diameter Size (TDZ)22
Thread Form (THFT)M - Filetage métrique à pas gros
Thread Pitch — mm (TP)2.5 mm
Thread Pitch — in (TP)0.0984"
Tool Information
ShankQueue cylindrique avec carré d'entraînement
Direction of ToolD'accord
StandardDIN 376
Reference Numbers
EDP Number46305803
EAN7320760664087
File Type Download
E238M22 — Line Drawing PDF Download
