UGC DOR6305804
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$201.27 CAD - $201.27 CAD
$201.27 CAD
$201.27 CAD - $201.27 CAD
$201.27 CAD

Vendu en lots de : 1

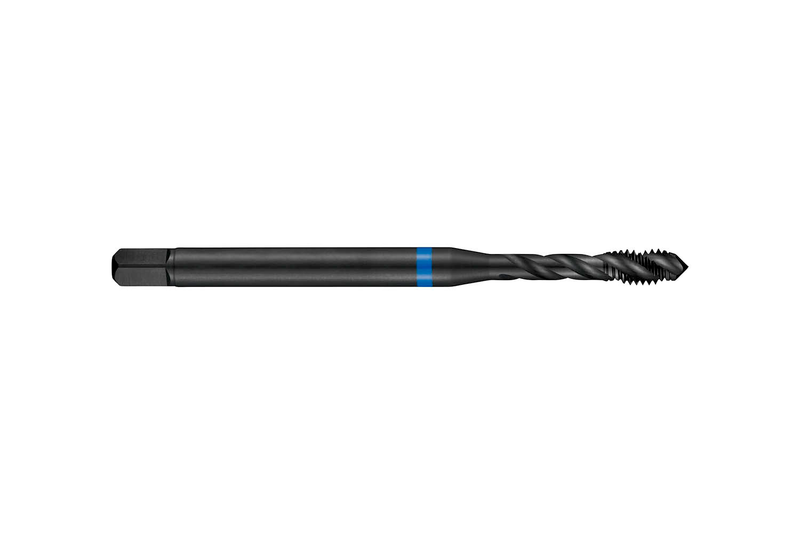

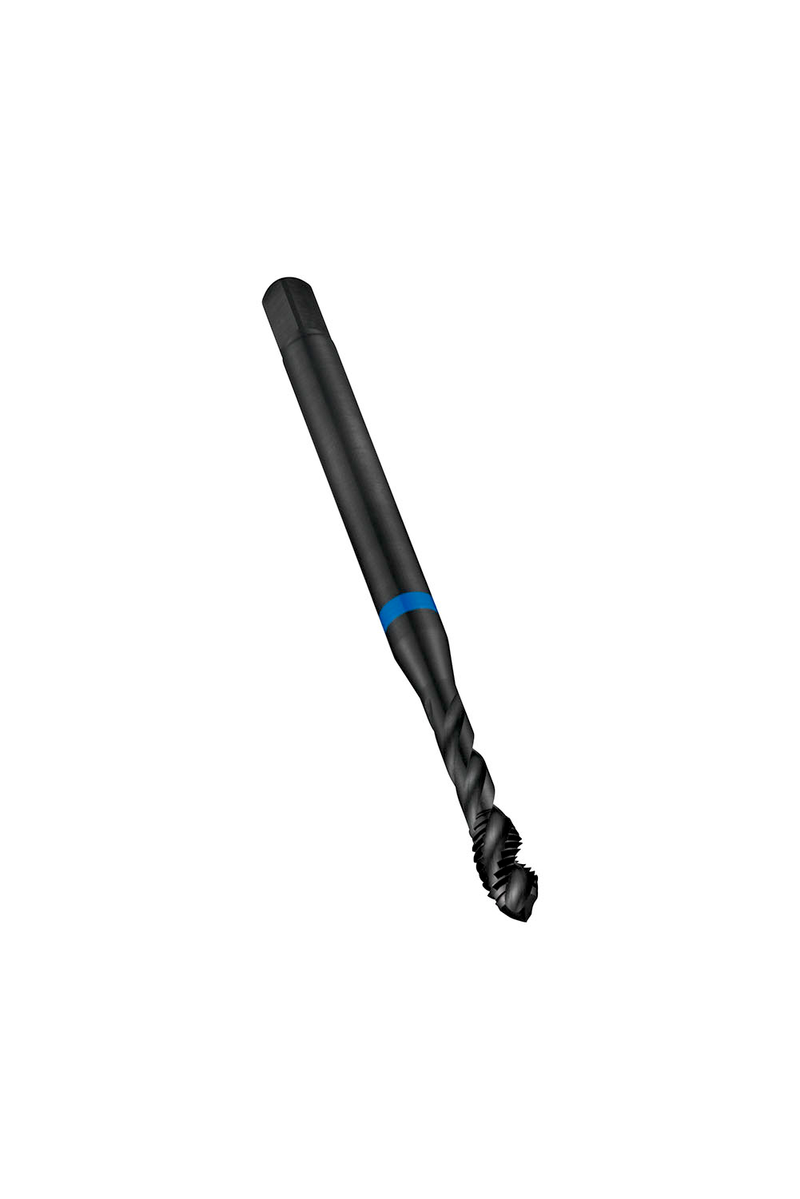

Taraud machine Blue Shark à goujures hélicoïdales, forme C avec entrée 2-3 filets, pour filetage ISO-Métric M24 avec un pas de 3,00 mm et une tolérance 6H, dimensions selon la norme DIN 376 avec queue de 18,0 mm et carré d'entraînement de 14,5 mm, en acier rapide fritté HSS-E avec traitement de surface à la vapeur et un angle d'hélice de 40° pour un taraudage dans des trous borgnes jusqu'à 2,5xD dans l'acier inoxydable

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E238M24
GradeTrempé à la vapeur
Product Number6305804
Product FamilyE238

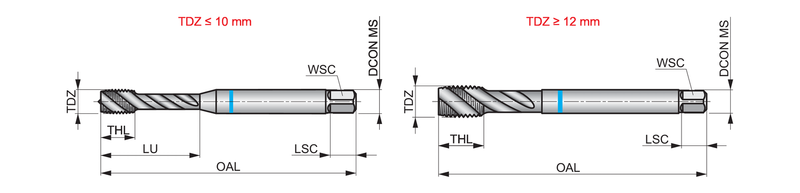

Dimensions
Overall Length — in (OAL)6.2992"
Overall Length — mm (OAL)160.0 mm
Length × Diameter Ratio2.5
Connection Dia. — in (DCON)0.7087"
Connection Dia. — mm (DCON)18.0 mm
Number of Flutes (NOF)4
Helix Angle (FHA)40.0°
Threading
Thread Diameter Size (TDZ)24
Thread Form (THFT)M - Pas métrique gros
Thread Pitch — mm (TP)3.0 mm
Thread Pitch — in (TP)0.1181"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 376
Reference Numbers
EDP Number46305804
EAN7320760664094
File Type Download
E238M24 — Line Drawing PDF Download
