UGC DOR6305808
par Dormer Pramet
Primary Use: Possible Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$36.50 CAD - $36.50 CAD
$36.50 CAD
$36.50 CAD - $36.50 CAD
$36.50 CAD

Vendu en lots de : 1

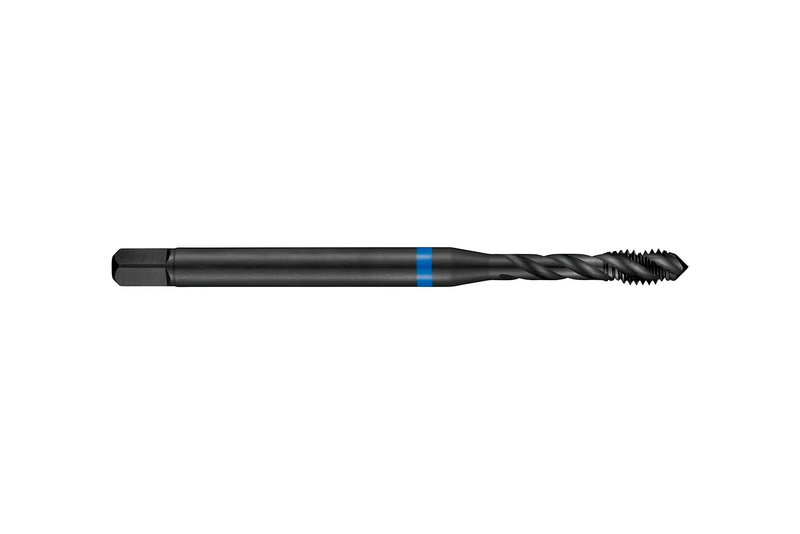

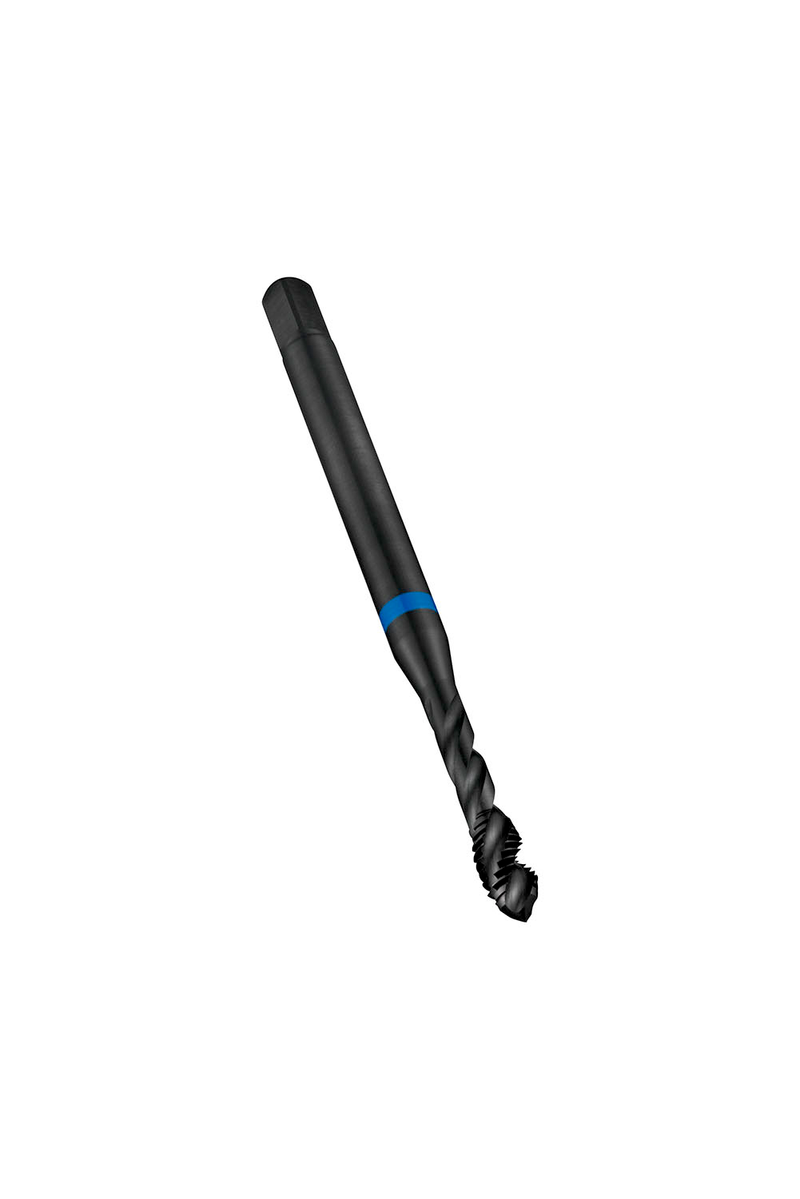

Taraud machine Blue Shark à goujures hélicoïdales, forme C avec entrée 2-3xP, pour filetage ISO-métrique M4 au pas de 0,70 mm et classe de tolérance 6H, dimensions selon la norme DIN 371 avec queue de 4,5 mm et carré d'entraînement de 3,4 mm, HSS-E métallurgie des poudres avec finition de surface trempée à la vapeur et angle d'hélice de 40° pour le taraudage de trous borgnes jusqu'à 2,5xD dans l'acier inoxydable

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)E238M4
GradeTrempé à la vapeur
Product Number6305808
Product FamilyE238

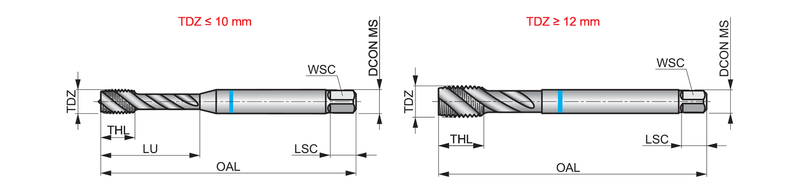

Dimensions
Overall Length — in (OAL)2.4803"
Overall Length — mm (OAL)63.0 mm
Length × Diameter Ratio2.5
Usable Length — in (LU)0.8268"
Usable Length — mm (LU)21.0 mm
Connection Dia. — in (DCON)0.1772"
Connection Dia. — mm (DCON)4.5 mm
Number of Flutes (NOF)3
Helix Angle (FHA)40.0°
Threading
Thread Diameter Size (TDZ)4
Thread Form (THFT)M - Filetage métrique à pas gros
Thread Pitch — mm (TP)0.7 mm
Thread Pitch — in (TP)0.0276"
Tool Information
ShankQueue cylindrique avec carré
Direction of ToolD'accord
StandardDIN 371
Reference Numbers
EDP Number46305808
EAN7320760664131
File Type Download
E238M4 — Line Drawing PDF Download
