S5294.0XD4
S5294.0XD4
S5294.0XD4
S5294.0XD4

S5294.0XD4

UGC DOR6706504
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$79.29 CAD - $79.29 CAD
$79.29 CAD
$79.29 CAD - $79.29 CAD
$79.29 CAD

Vendu en lots de : 1

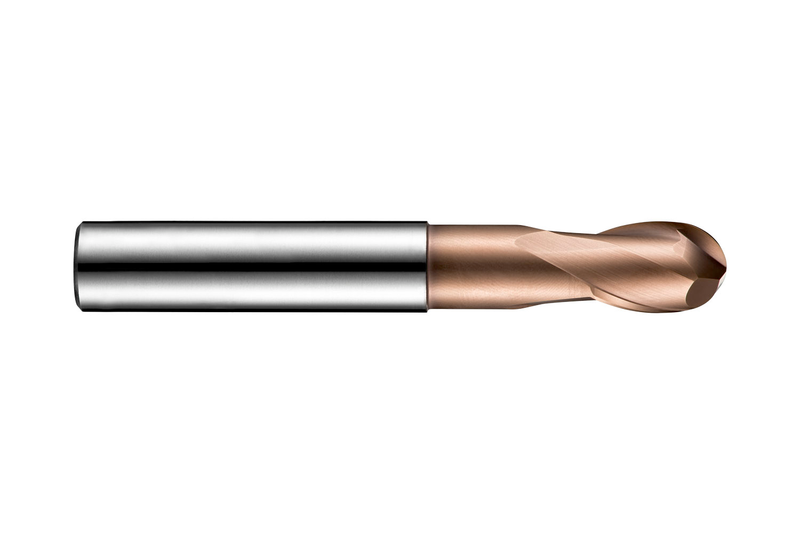

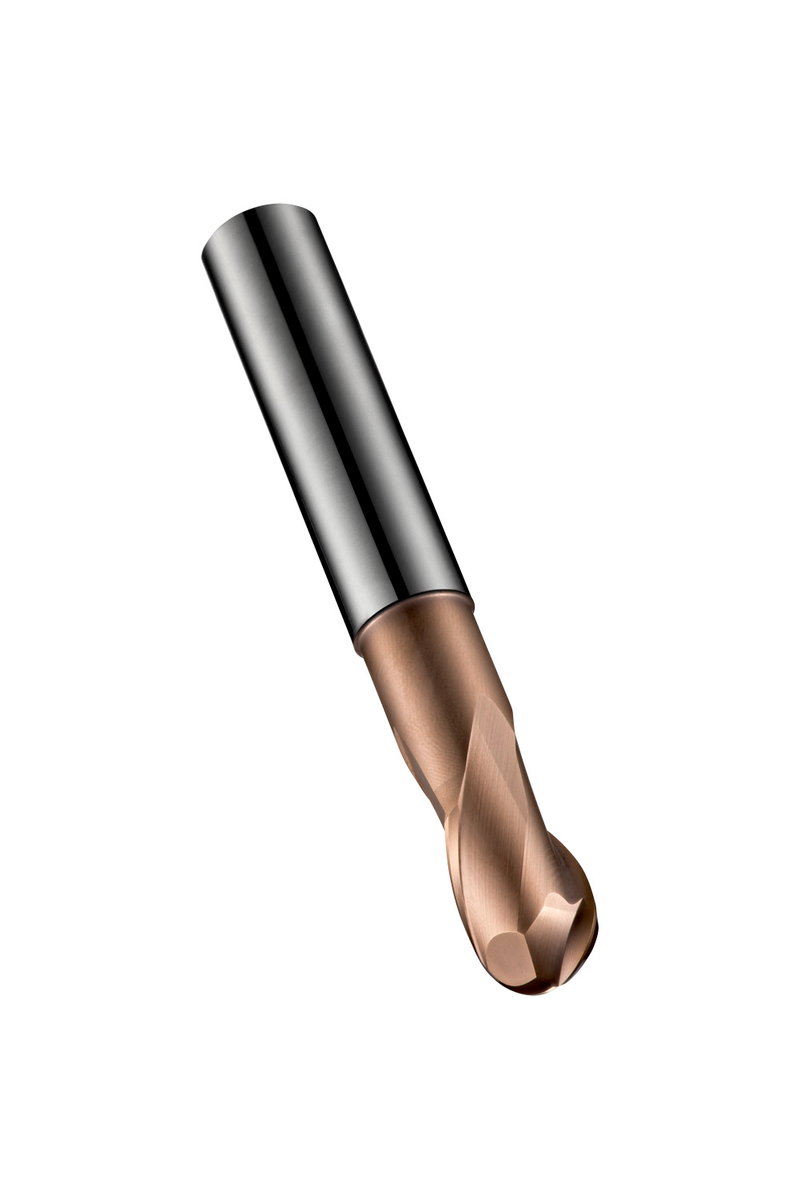

Fraise à l'extrémité sphérique extra-courte à 2 dents, diamètre de 4 mm avec une longueur de coupe de 8 mm, une longueur totale de 50 mm, un dégagement de 20 mm avec un dégagement de col et un rayon de profil complet de 2 mm, conforme à la norme DORMER avec une queue lisse de 4 mm, en carbure monobloc avec revêtement TiSiN, hélice de 30° et angle de dépouille de -10° pour le fraisage par copiage dans des matériaux trempés

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)S5294.0XD4
GradeTiSiN
Product Number6706504
Product FamilyS529
Insert Geometry
Corner Radius — in (RE)0.0787"
Corner Radius — mm (RE)2 mm
Depth of Cut Max — in (APMX)0.315"
Depth of Cut Max — mm (APMX)8.0 mm
Dimensions
Cutting Diameter — in (DC)0.1575"
Cutting Diameter — mm (DC)4.0 mm
Overall Length — in (OAL)1.9685"
Overall Length — mm (OAL)50.0 mm
Usable Length — mm (LU)20.0 mm
Connection Dia. — in (DCON)0.1575"
Connection Dia. — mm (DCON)4.0 mm
Number of Flutes (NOF)2
Helix Angle (FHA)30.0°
Tool Information
ShankQueue cylindrique DIN 6535 HA
StandardNorme de travail
Reference Numbers
EDP Number46706504
EAN7320760680537
File Type Download
S5294.0XD4 — Line Drawing PDF Download
