S2294.0XD4
S2294.0XD4
S2294.0XD4
S2294.0XD4

S2294.0XD4

UGC DOR6706520
par Dormer Pramet
Primary Use:
Availability in Distribution Centers:
🔗 Check Stock - ADC Warehouse (1-3 Day Delivery)
🔗 Check Stock - EDC Warehouse (4-10 Day Delivery)
For more information about this product, click here
$75.06 CAD - $75.06 CAD
$75.06 CAD
$75.06 CAD - $75.06 CAD
$75.06 CAD

Vendu en lots de : 1

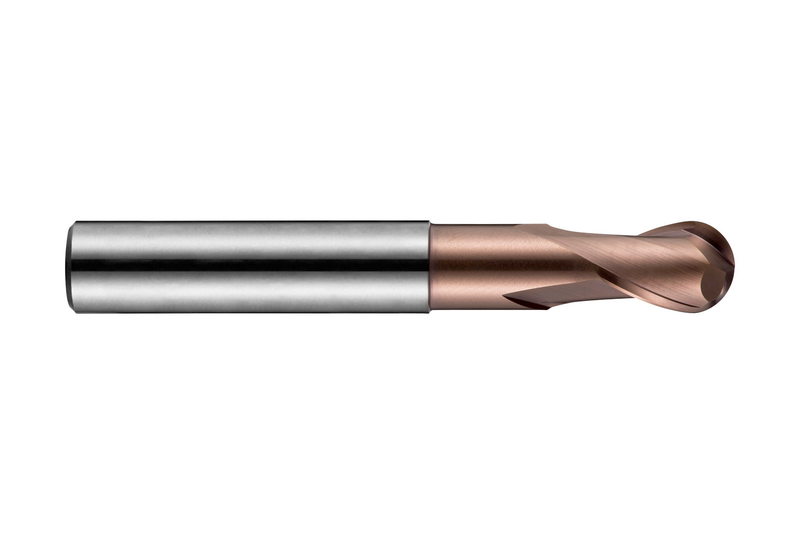

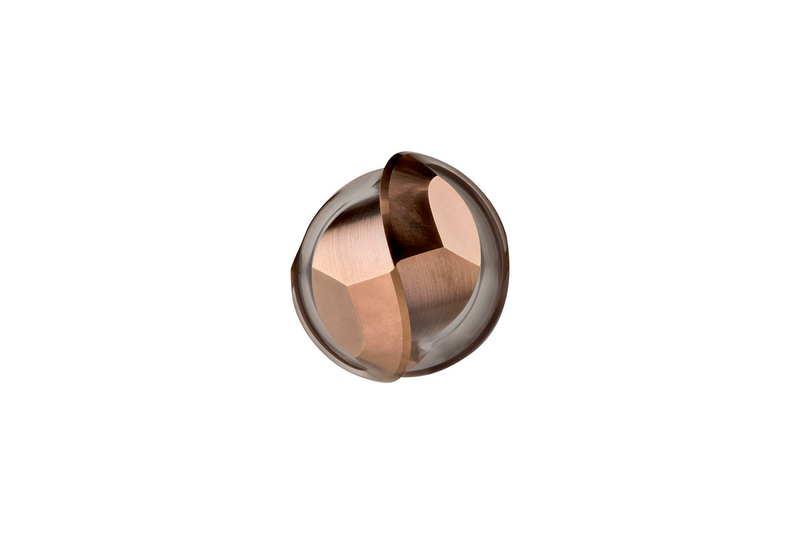

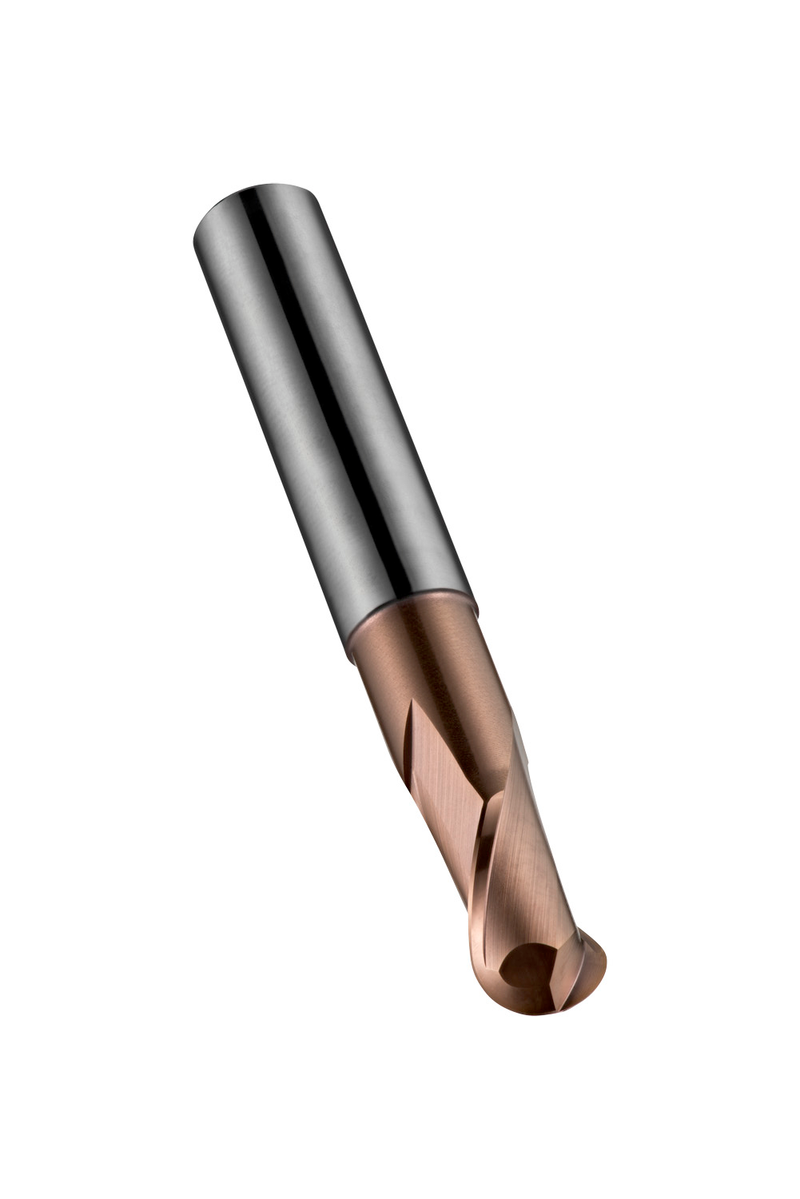

Fraise à l'hélice à bout sphérique extra-courte avec 2 arêtes de coupe, diamètre de 4mm et longueur de coupe de 8mm, longueur totale de 50mm, portée de 20mm avec dégagement et rayon de profil complet de 2mm, selon la norme DORMER avec une queue cylindrique de 4mm, carbure monobloc avec revêtement TiSiN, hélice de 30° et angle de dépouille de 3° pour la copie dans les aciers inoxydables martensitiques, austénitiques et super-austénitiques, Duplex ou à durcissement par précipitation et les alliages à haute température

For more information about this product, click here

Identification
Ordering Code (ANSI/ISO)S2294.0XD4
GradeTiSiN
Product Number6706520
Product FamilyS229

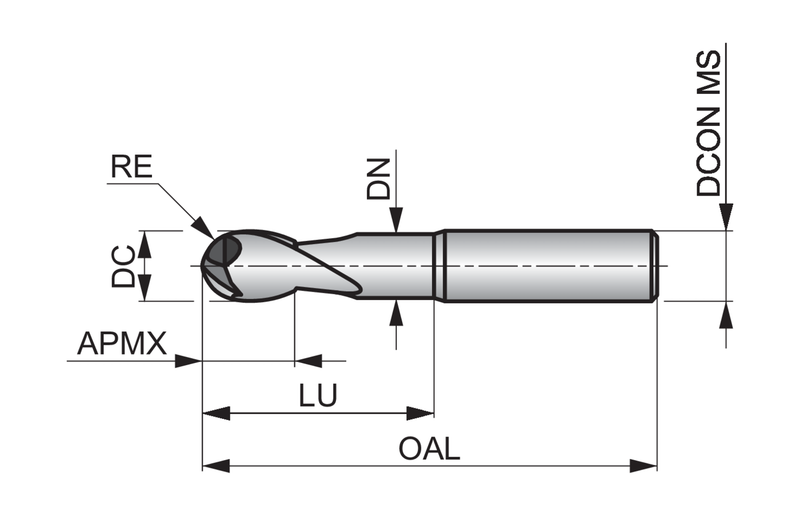

Insert Geometry
Corner Radius — in (RE)0.0787"
Corner Radius — mm (RE)2 mm
Depth of Cut Max — in (APMX)0.315"
Depth of Cut Max — mm (APMX)8.0 mm
Dimensions
Cutting Diameter — in (DC)0.1575"
Cutting Diameter — mm (DC)4.0 mm
Overall Length — in (OAL)1.9685"
Overall Length — mm (OAL)50.0 mm
Usable Length — mm (LU)20.0 mm
Connection Dia. — in (DCON)0.1575"
Connection Dia. — mm (DCON)4.0 mm
Number of Flutes (NOF)2
Helix Angle (FHA)30.0°
Tool Information
ShankQueue cylindrique DIN 6535 HA
StandardNorme de travail
Reference Numbers
EDP Number46706520
EAN7320760680698
File Type Download
S2294.0XD4 — Line Drawing PDF Download
